한 국 어

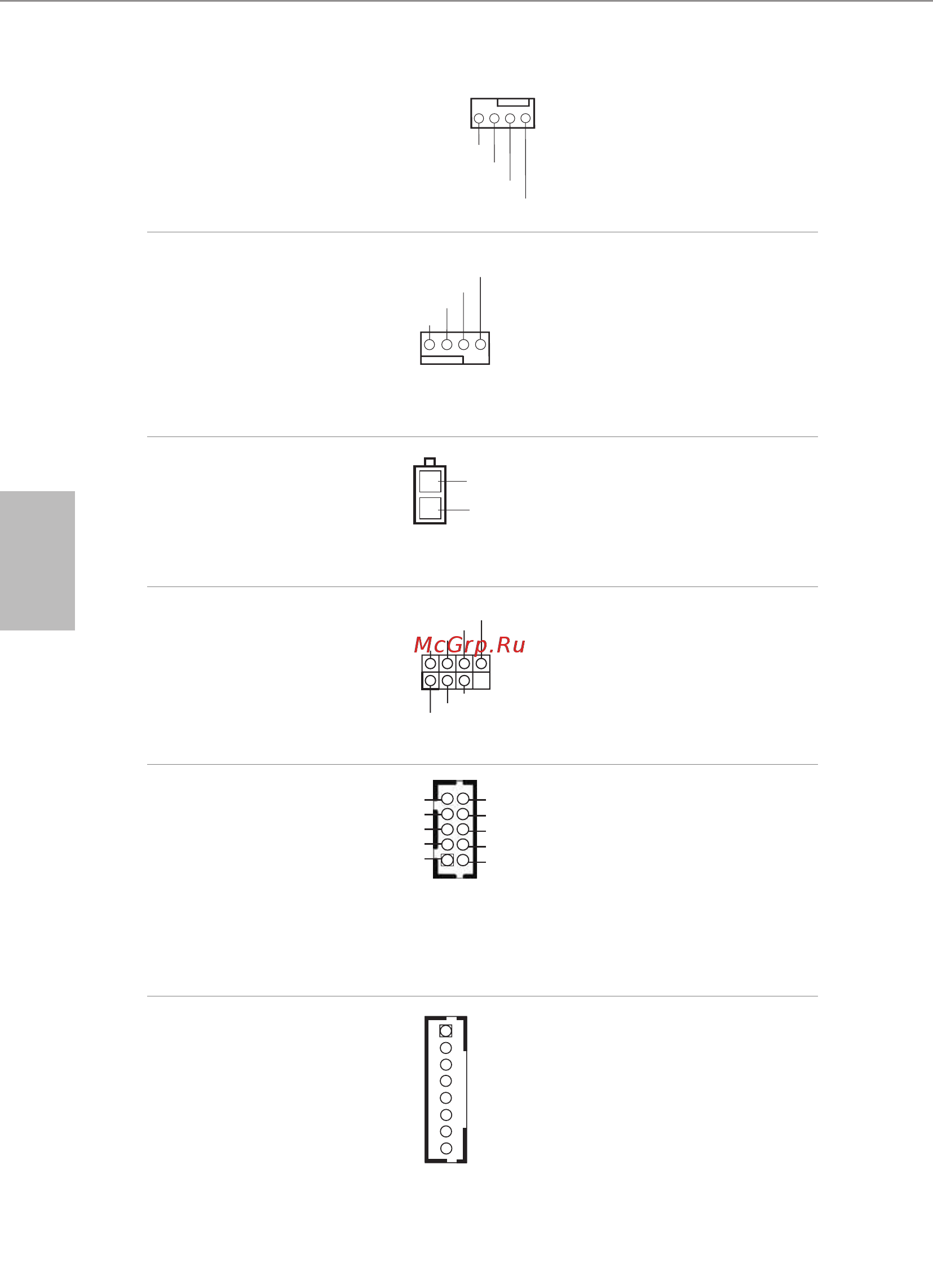

섀시 팬 커넥터
(4 핀 CHA_FAN1)
(1 페이지 , 6 번 항목 참
조 )
팬 케이블을 팬 커넥터에
연결하고 검은색 와이어
를 접지핀에 연결하십시
오 .
CPU 팬 커넥터
(4 핀
CPU_FAN1)
(1 페이지 , 21 번 항목 참
조 )
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 ) 커
넥터가 탑재되어 있습니
다 . 3 핀 CPU 팬을 연결
하려는 경우 핀 1-3 에 연
결하십시오 .
내장 전원 헤더
(2- 핀 ATX19V_IN1)
(1 페이지 , 1 번 항목 참
조 )
이 마더보드는 2- 핀 ATX 19V
전원 커넥터를 제공합니다 .
소비자 적외선
모듈 헤더
(7 핀
CIR1)
(1 페이지 , 12 번 항목 참
조 )
이 헤더는 원격 컨트롤러 리시
버를 연결하는 데 사용할 수 있
습니다 .
시리얼 포트 헤더
(9 핀
COM1)
(1 페이지 , 18 번 항목 참
조 )
(9 핀 COM2)
(1 페이지 , 16 번 항목 참
조 )
이 2 개의 COM 헤더는
직렬 포트 모듈을 지원합
니다 .
백라이트조절 헤더
(8 핀
BLT_VOL1)
(1 페이지 , 17 번 항목 참
조 )
1: BKLT_EN
2: BKLT_PWM
3: BKLT_PWR
4: BKLT_PWR
5: GND
6: GND
7: 밝기 _ 높임
8: 밝기 _ 낮춤
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CTS
GN
D
TXD
DCD
DS
R
DT
R
RX
D
1
NC
RI
+19V
GND
1
2
GND
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
8
