98
한 국 어

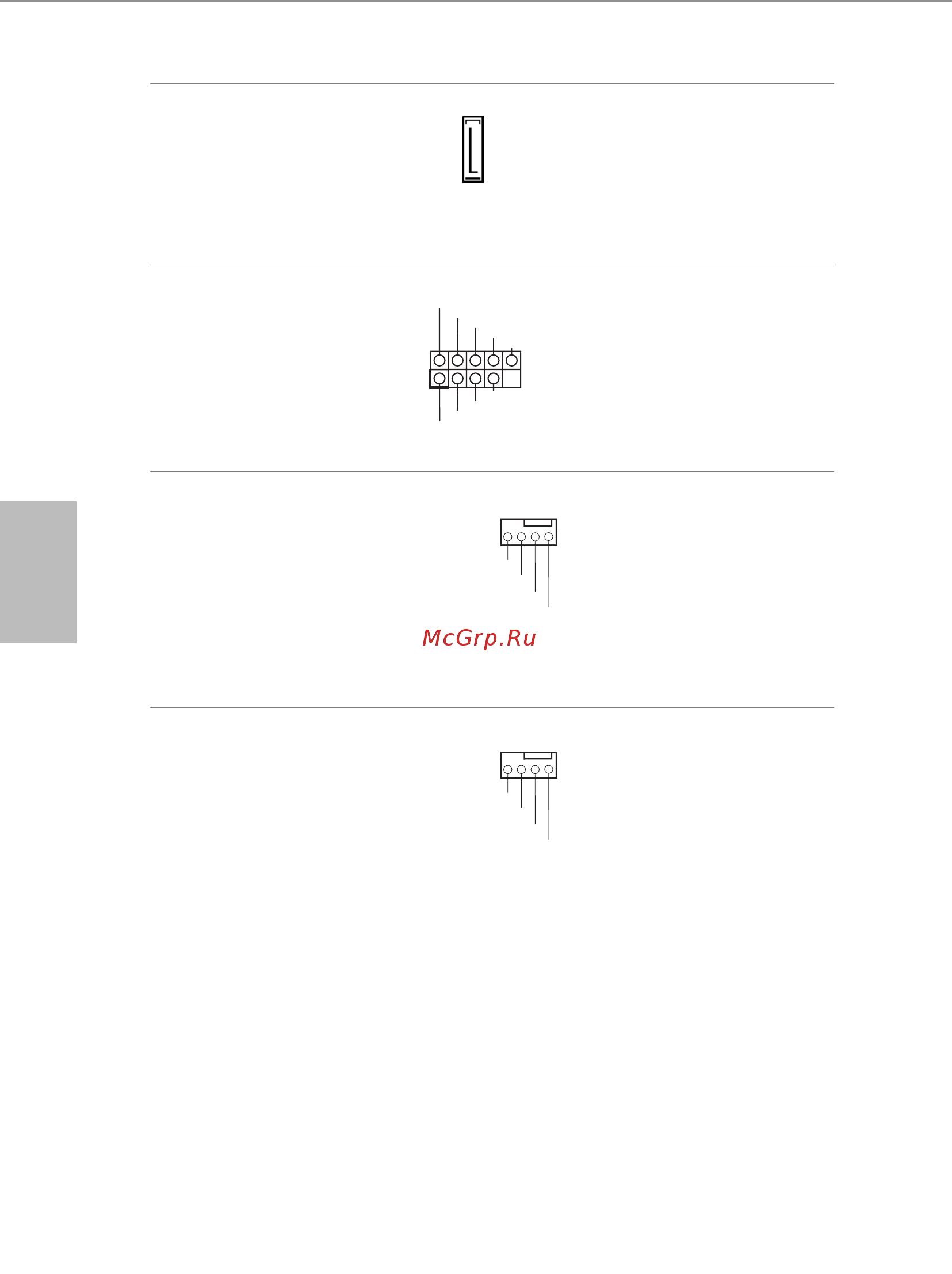

시리얼 ATA3 커넥터
(SATA_1:
1 페이지 , 11 번 항목 참조 )
이 SATA3 커넥터는 최대 6.0
Gb/s 데이터 전송 속도를 제
공하는 내부 저장 장치용
SATA 데이터 케이블을 지원
합니다 .
USB 2.0 헤더
(9 핀 USB_5_6)
(1 페이지 , 1 번 항목 참조 )
이 마더보드에는 하나의 헤
더가 있습니다 . 이 USB 2.0 헤
더는 포트 두 개를 지원할 수
있습니다 .
섀시 팬 커넥터
(4 핀 CHA_FAN1)
(1 페이지 , 27 번 항목 참조 )
(4 핀 CHA_FAN2)
(1 페이지 , 28 번 항목 참조 )
(4 핀 CHA_FAN3)
(1 페이지 , 29 번 항목 참조 )
팬 케이블을 팬 커넥터에 연
결하고 검은색 와이어를 접
지핀에 연결하십시오 .
시스템 팬 커넥터
(4 핀 SYS_FAN3)
(1 페이지 , 16 번 항목 참조 )
(4 핀 SYS_FAN4)
(1 페이지 , 26 번 항목 참조 )
(4 핀 SYS_FAN5)
(1 페이지 , 19 번 항목 참조 )
(4 핀 SYS_FAN6)
(1 페이지 , 25 번 항목 참조 )
(4 핀 SYS_FAN7)
(1 페이지 , 22 번 항목 참조 )
(4 핀 SYS_FAN8)
(1 페이지 , 24 번 항목 참조 )
팬 케이블을 팬 커넥터에 연
결하고 검은색 와이어를 접
지핀에 연결하십시오 .
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
