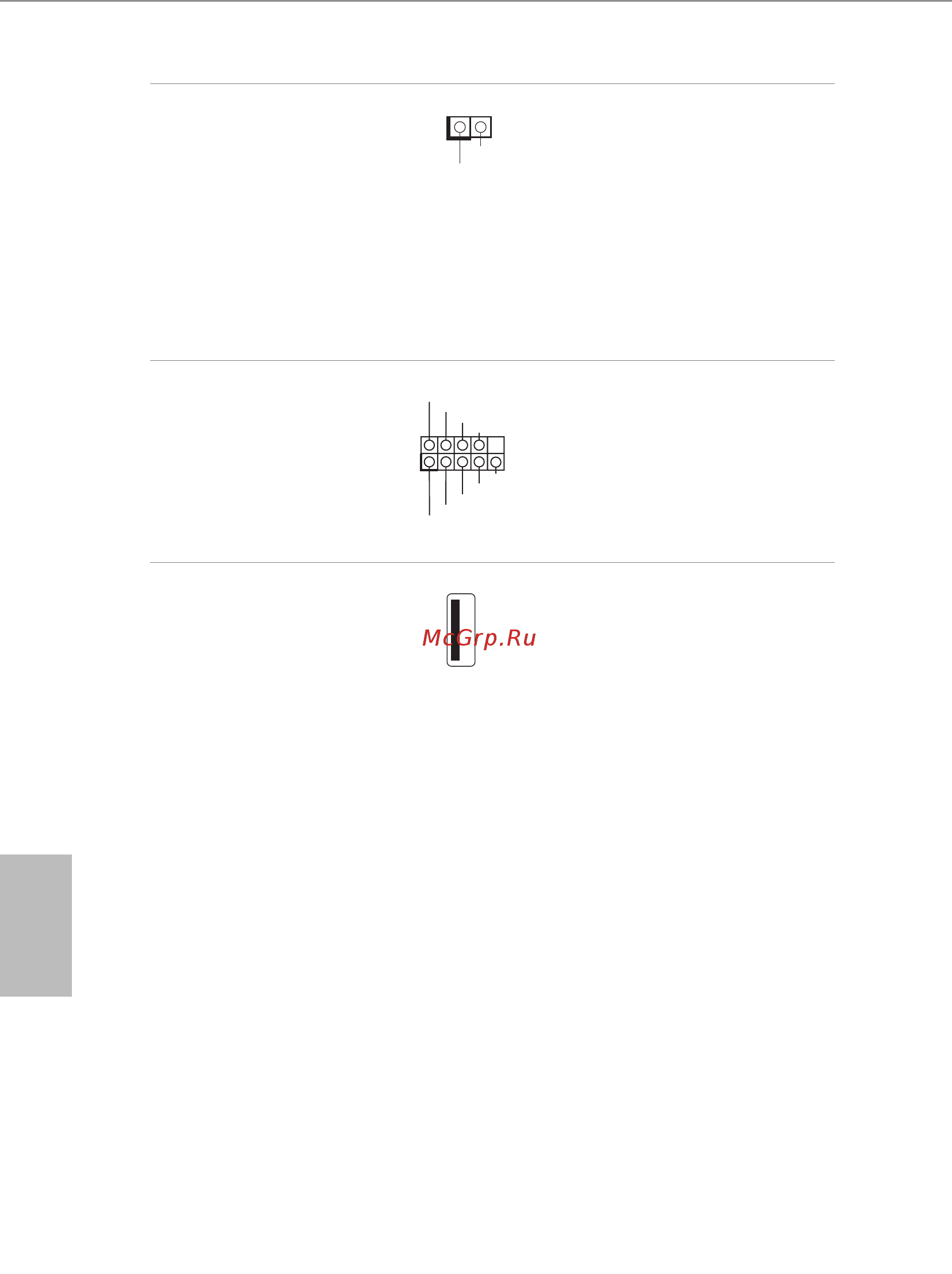

Header di intrusione nello
chassis
(CI1 a 2 pin)
(vedere pag.1, n. 9)
Questa scheda madre supporta
la funzionalità di rilevamento
CASE OPEN che rileva se il
coperchio dello chassis è stato
rimosso. Questa funzione
richiede uno chassis con
caratteristiche di rilevamento
di intrusione nello chassis.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 51, N. 10)
Questo header COM1 supporta
un modulo di porta seriale.
Porte mining
(M_Port1:(vedere pag.1, n.
12)
(M_Port2:(vedere pag.1, n.
13)
(M_Port3:(vedere pag.1, n.
14)
Collegare queste posrte ai kit
riser.
CC T S #1
RR TS#1
DD S R #1
DD T R #1
RR X D 1
GN D
TT X D1
DD C D #1
1
RR I # 1
1
Signal
GND
