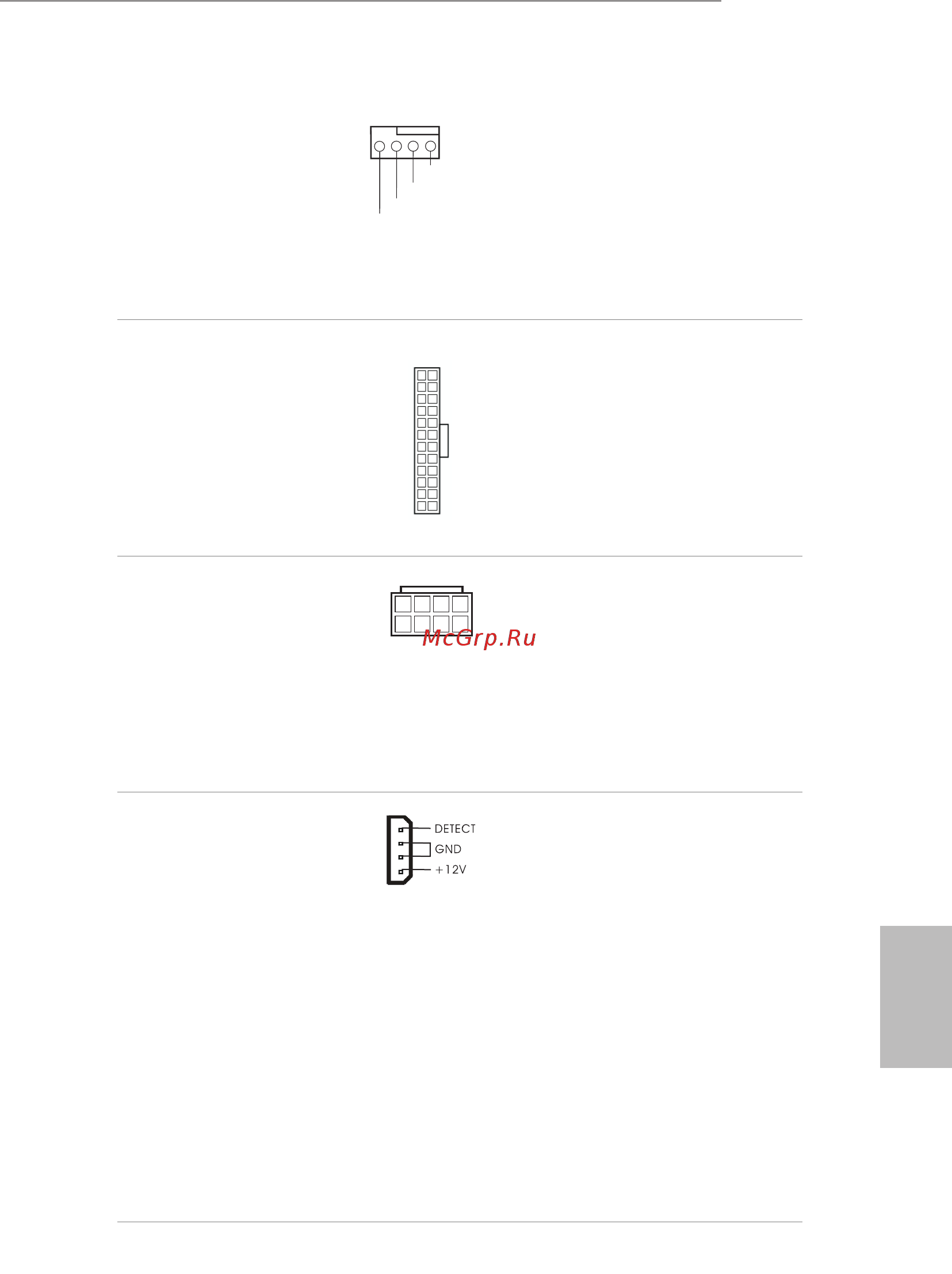

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 7)
Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la Broche 1-3.
Connecteurs
d’alimentation ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 8)
(ATXPWR2 à 24 broches)
(voir p.1, No. 6)
Cette carte mère est dotée
de deux connecteurs
d’alimentation ATX à 24 broch-
es. Pour utiliser une alimenta-
tion ATX à 20 broches, veuillez
eectuer les branchements sur
la Broche 1 et la Broche 13.
Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 30)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12V à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez eectuer les
branchements sur la Broche 1
et la Broche 5.
Connecteurs
d’alimentation PCIe
(PCIE_PWR3 à 4 broches)
(voir p.1, No. 15)
(PCIE_PWR4 à 4 broches)
(voir p.1, No. 17)
(PCIE_PWR5 à 4 broches)
(voir p.1, No. 18)
(PCIE_PWR6 à 4 broches)
(voir p.1, No. 20)
(PCIE_PWR7 à 4 broches)
(voir p.1, No. 21)
(PCIE_PWR8 à 4 broches)
(voir p.1, No. 23)
Veuillez raccorder ces con-
necteurs aux alimentations
électriques.
Important: Assurez-vous que
le connecteur d'alimentation
PCIe 4broches et le connecteur
d'alimentation externe de la
carte graphique sont raccordés
au même bloc d'alimentation
électrique. Dans le cas
contraire, la carte mère et la
carte graphique peuvent être
endommagées.
12
1
24
13
4 1
8 5
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
