ASRock J3455 Pro BTC+ [30/140] Deutsch
![ASRock J3455 Pro BTC+ [30/140] Deutsch](/views2/1688618/page30/bg1e.png)
28
Deutsch

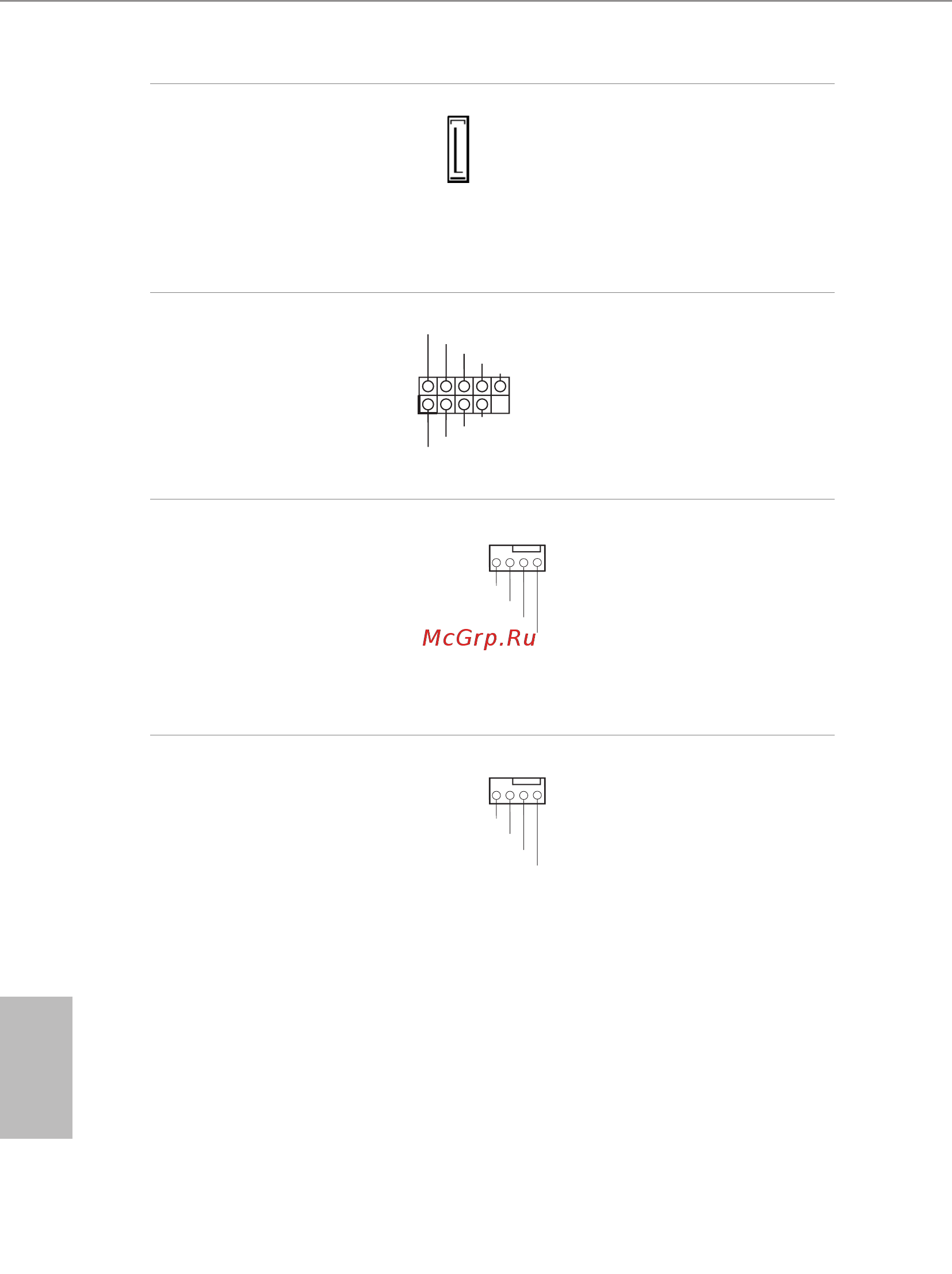

Serial-ATA-III-Anschluss
(SATA_1:
siehe S. 1, Nr. 11)
Dieser SATA-III-Anschluss
nimmt SATA-Datenkabel
zum Anschluss interner
Speichergeräte mit einer Date
nübertragungsgeschwindigkeit
bis 6,0 Gb/s auf.
USB 2.0-Stileiste
(9-polig, USB_5_6)
(siehe S. 1, Nr. 1)
Es gibt eine Stileiste an
diesem Motherboard. Diese
USB 2.0-Stileiste unterstützt
zwei Ports.
Gehäuselüeranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 27)
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 28)
(4-polig, CHA_FAN3)
(siehe S. 1, Nr. 29)
Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört zum
Erdungskontakt.
Systemlüeranschlüsse
(4-polig, SYS_FAN3)
(siehe S. 1, Nr. 16)
(4-polig, SYS_FAN4)
(siehe S. 1, Nr. 26)
(4-polig, SYS_FAN5)
(siehe S. 1, Nr. 19)
(4-polig, SYS_FAN6)
(siehe S. 1, Nr. 25)
(4-polig, SYS_FAN7)
(siehe S. 1, Nr. 22)
(4-polig, SYS_FAN8)
(siehe S. 1, Nr. 24)
Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört zum
Erdungskontakt.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
