130
繁體中文

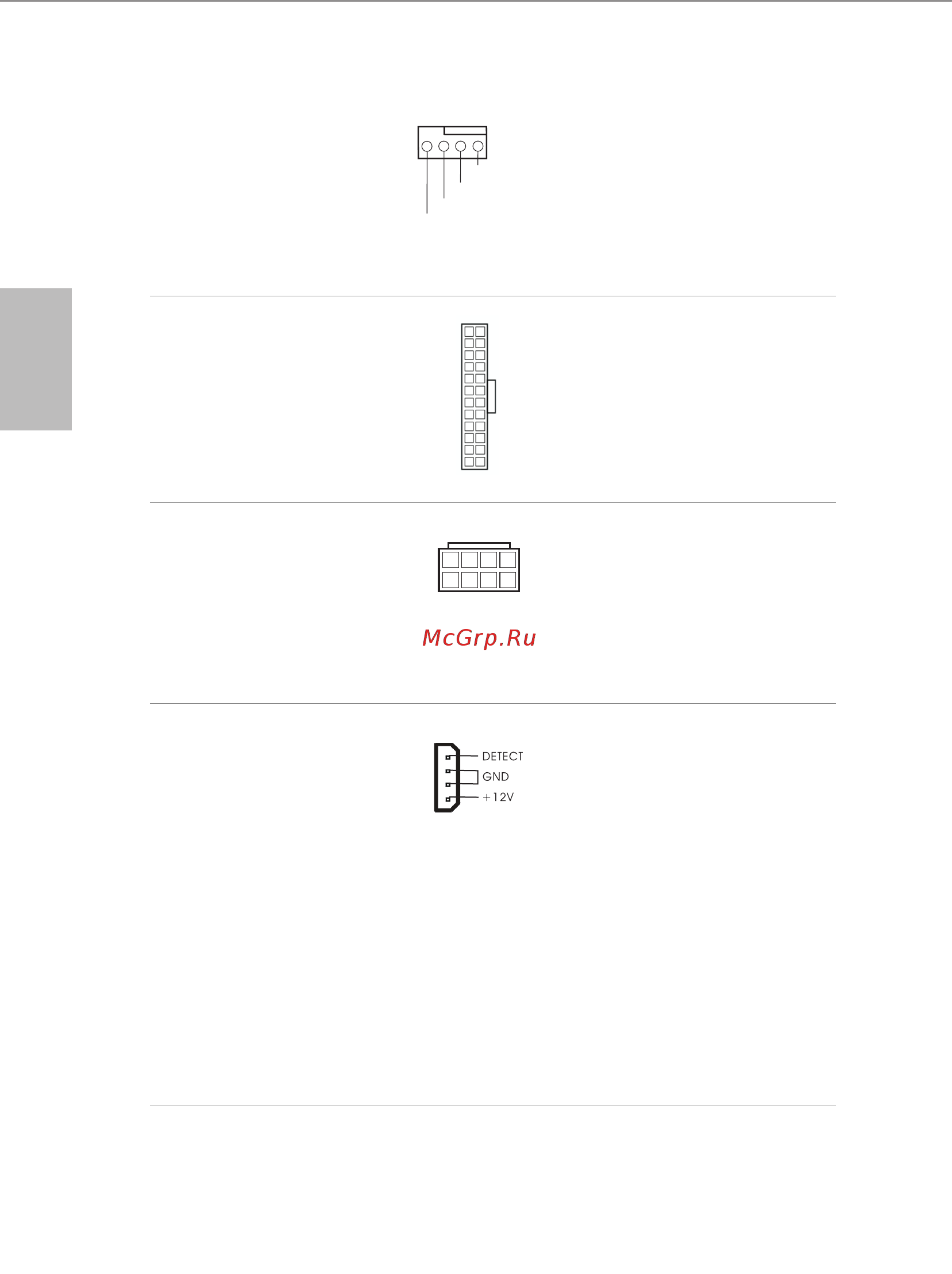

CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 7）
本主機板配備 4-Pin CPU 風
扇 ( 靜音風扇 ) 接頭。若您計
畫連接 3-Pin CPU 風扇，請
接至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 8）
(24-pin ATXPWR2)
（請參閱第 1 頁，編號 6）
本主機板配備兩組 24-pin
ATX 電源接頭。若要使用
20-pin ATX 電源供應器，請
插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁，編號 30）
本主機板配備一組 8-pin ATX
12V 電源接頭。若要使用
4-pin ATX 電源供應器，請插
入 Pin 1 及 Pin 5。
PCIe 電源接頭
(4-pin PCIE_PWR3)
（請參閱第 1 頁，編號 15）
(4-pin PCIE_PWR4)
（請參閱第 1 頁，編號 17）
(4-pin PCIE_PWR5)
（請參閱第 1 頁，編號 18）
(4-pin PCIE_PWR6)
（請參閱第 1 頁，編號 20）
(4-pin PCIE_PWR7)
（請參閱第 1 頁，編號 21）
(4-pin PCIE_PWR8)
（請參閱第 1 頁，編號 23）
請連接這些接頭至電源。
重要：請確定顯示卡上的
4-pin PCIe 電源接頭和外部電
源接頭皆連接至相同的 PSU；
否則主機板和顯示卡可能會受
損。
12
1
24
13
4 1
8 5
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
