108
日本語

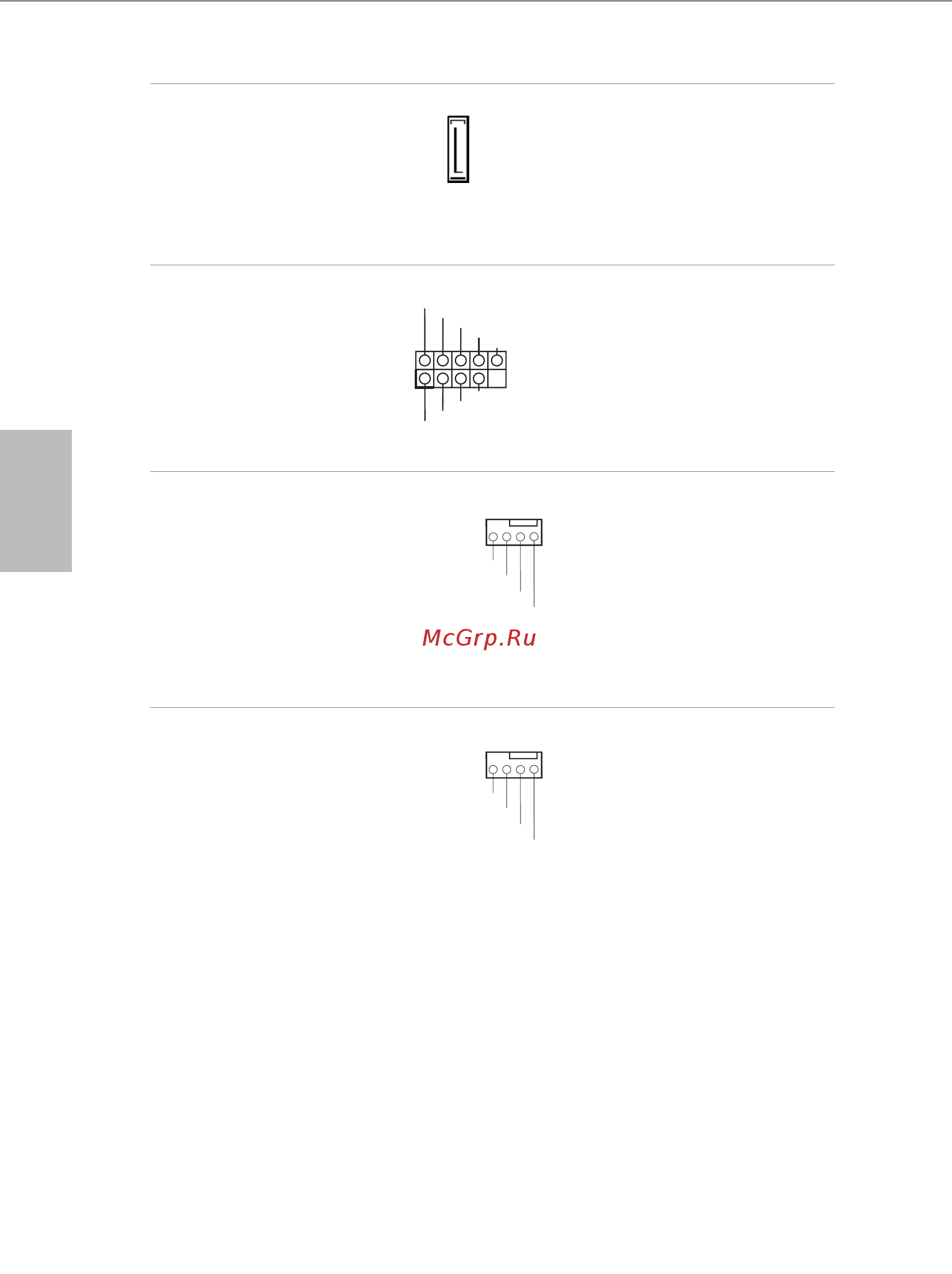

シリアル ATA3 コネクタ
(SATA_1:
p.1、No. 11 参照）
この SATA3 コネクタは、最大
6.0 Gb/s のデータ転送速度で
内部ストレージデバイス用の
SATA データケーブルに対応
します。
USB 2.0 ヘッダー
（9 ピン USB_5_6）
（p.1、No. 1 参照）
このマザーボードには 1 つの
ヘッダーが装備されています。
この USB 2.0 ヘッダーは、2 つ
のポートをサポートできます。
シャーシファンコネクタ
（4 ピン CHA_FAN1）
（p.1、No. 27 参照）
（4 ピン CHA_FAN2）
（p.1、No. 28 参照）
（4 ピン CHA_FAN3）
（p.1、No. 29 参照）
ファンケーブルはファンコネ
クタに接続し、黒線とアースピ
ンを合わせてください。
システムファンコネクタ
（4 ピン SYS_FAN3）
（p.1、No. 16 参照）
（4 ピン SYS_FAN4）
（p.1、No. 26 参照）
（4 ピン SYS_FAN5）
（p.1、No. 19 参照）
（4 ピン SYS_FAN6）
（p.1、No. 25 参照）
（4 ピン SYS_FAN7）
（p.1、No. 22 参照）
（4 ピン SYS_FAN8）
（p.1、No. 24 参照）
ファンケーブルはファンコネ
クタに接続し、黒線とアースピ
ンを合わせてください。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
