79
J3455 Pro BTC+
Português

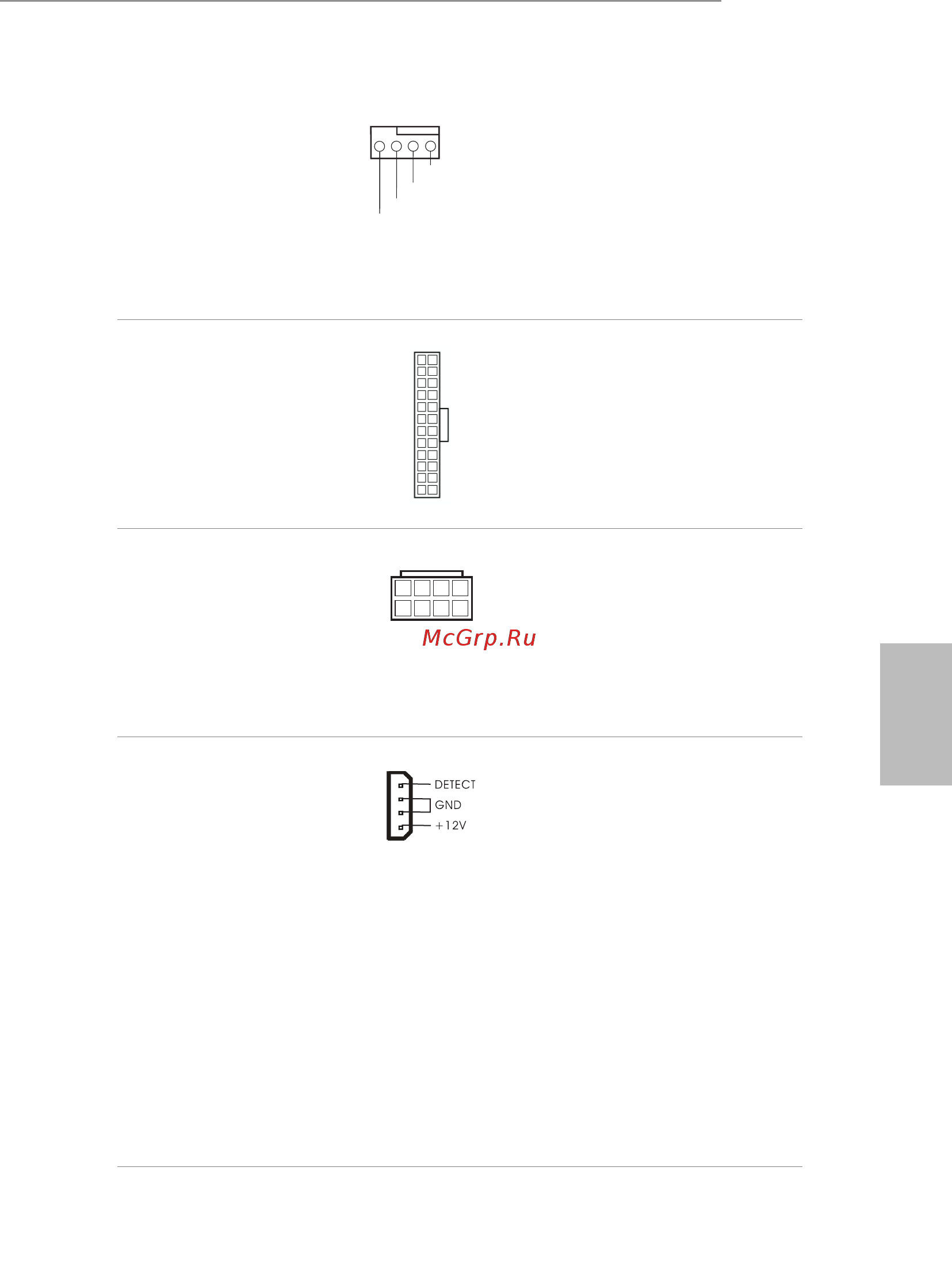

Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 7)
Esta placa mãe inclui um
conector de ventilador da CPU
(Ventilador silencioso) de 4
pinos. Se você pretende conec-
tar um ventilador da CPU de 3
pinos, por favor, conecte-o ao
Pino 1-3.
Conectores de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 8)
(ATXPWR2 de 24 pinos)
(ver p.1, N.º 6)
Esta placa-mãe inclui dois
conectores de alimentação de
ATX de 24 pinos. Para utilizar
uma fonte de alimentação ATX
de 20 pinos, introduza-a no
Pino 1 e Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 30)
Esta placa-mãe inclui um
conector de alimentação de
12V ATX de 8 pinos. Para uti-
lizar uma fonte de alimentação
ATX de 4 pinos, introduza-a
no Pino 1 e Pino 5.
Conectores de Energia
PCIe
(PCIE_PWR3 de 4 pinos)
(ver p.1, N.º 15)
(PCIE_PWR4 de 4 pinos)
(ver p.1, N.º 17)
(PCIE_PWR5 de 4 pinos)
(ver p.1, N.º 18)
(PCIE_PWR6 de 4 pinos)
(ver p.1, N.º 20)
(PCIE_PWR7 de 4 pinos)
(ver p.1, N.º 21)
(PCIE_PWR8 de 4 pinos)
(ver p.1, N.º 23)
Conecte esses conectores às
fontes de alimentação.
Importante: Verique se
o conector de alimentação
PCIe de 4 pinos e conector de
alimentação externa na placa de
vídeo estão conectados à mesma
fonte de alimentação; caso
contrário, a placa-mãe e placa
de vídeo podem ser danicadas.
12
1
24
13
4 1
8 5
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
