ASRock J3455 Pro BTC+ [29/140] Integrierte stiftleisten und anschlüsse

J3455 Pro BTC+

Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

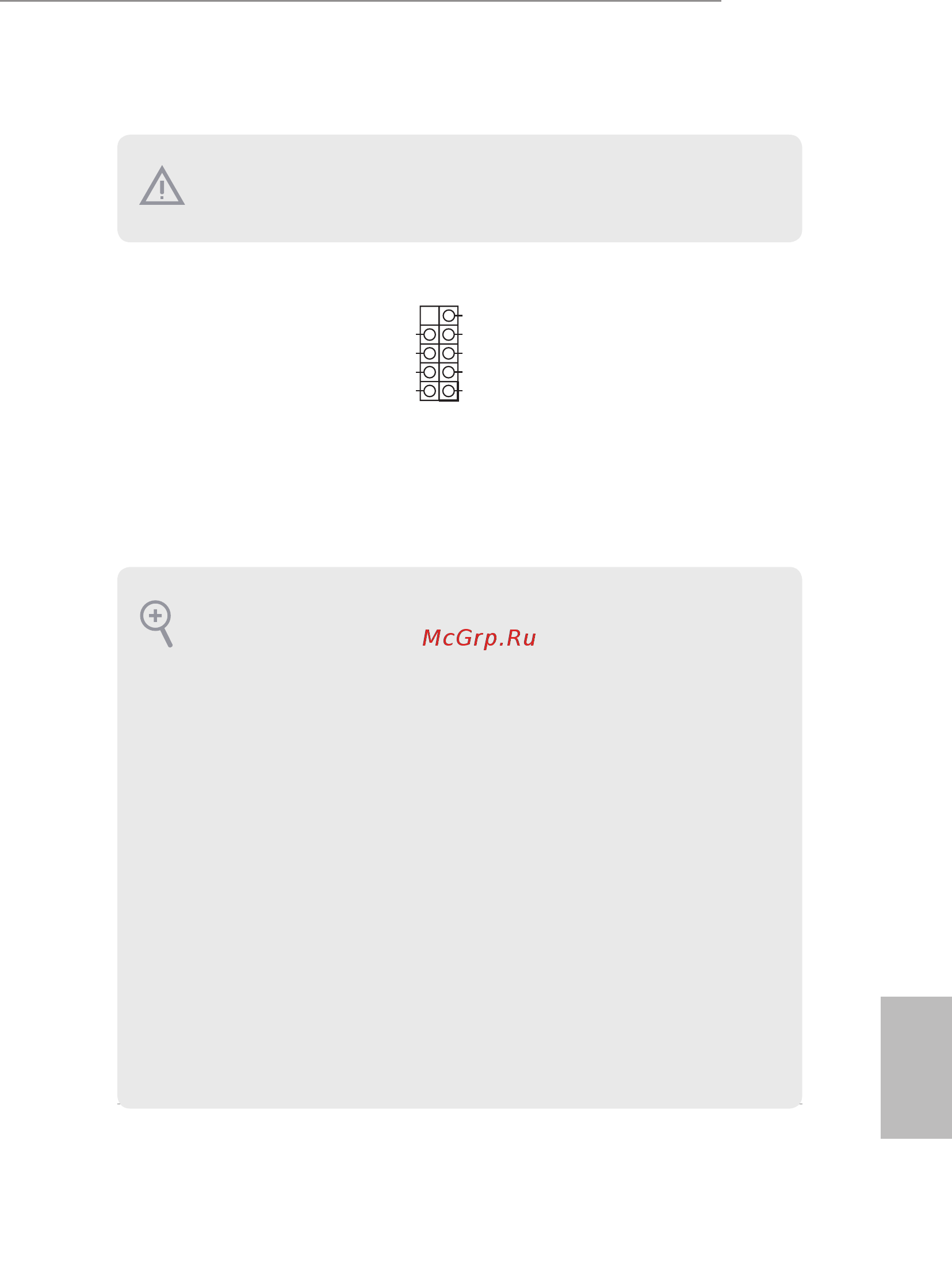

Systemblende-Stileiste

(9-polig, PANEL1)

(siehe S. 1, Nr. 3)

Verbinden Sie Netzschalter,

Reset-Taste und

Systemstatusanzeige am Gehäuse

entsprechend der nachstehenden

Pinbelegung mit dieser Stileiste.

Beachten Sie vor Anschließen

der Kabel die positiven und

negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Ab-

schaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer

über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,

wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand ben-

det. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist

(S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht

hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Laut-

sprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher,

dass Kabel- und Pinbelegung richtig abgestimmt sind.

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-

Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an

diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

GND RESE T #

PWRB T N #

PLED -

PLED +

GND

HDLE D -

HDLE D +

GND
