70
Русский

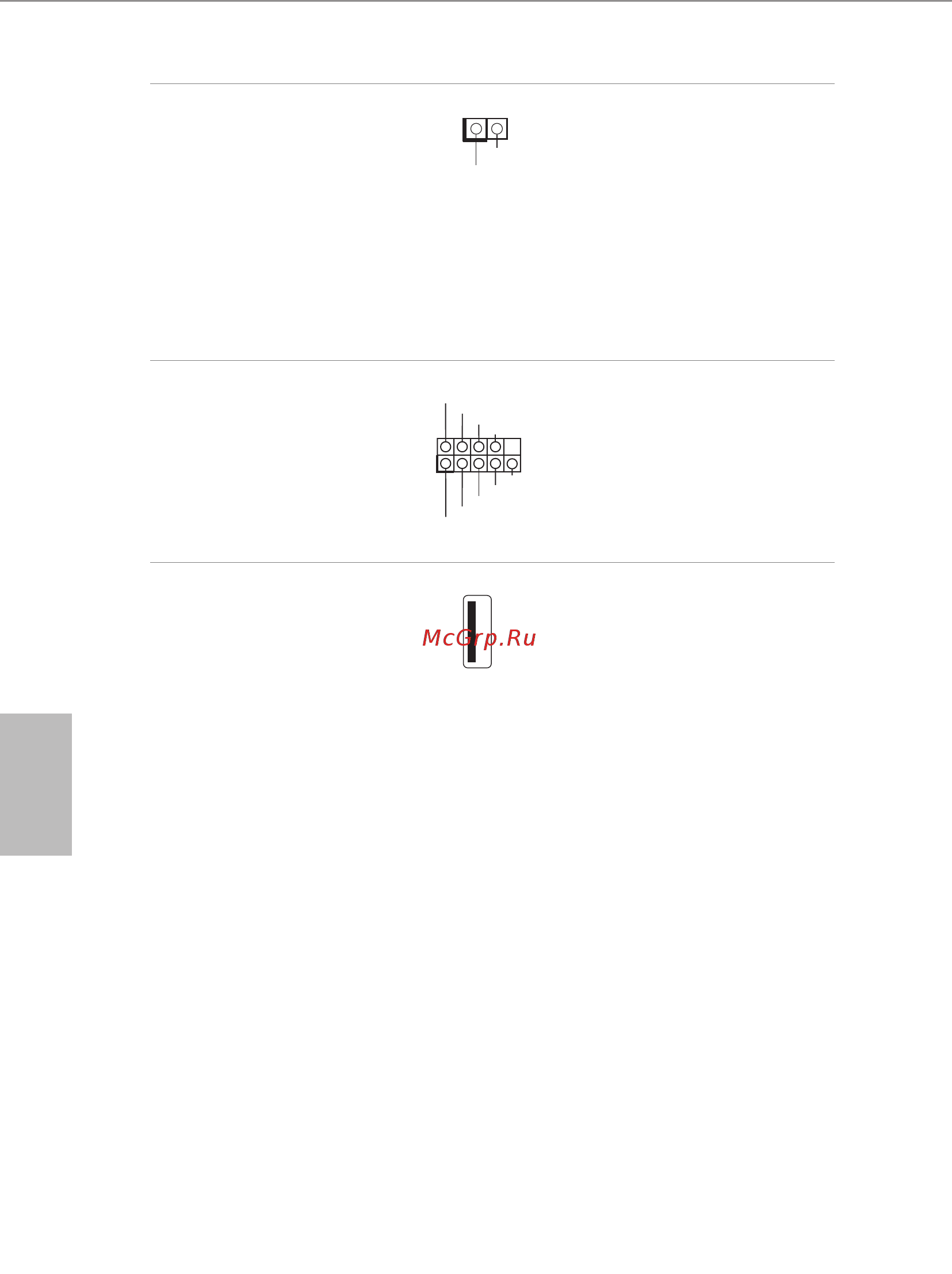

Колодка для датчика вскрытия
корпуса
(2-контактная, CI1)
(см. стр.1, № 9)
Эта материнская плата
поддерживает технологию
определения вскрытия
корпуса по снятию верхней
части корпуса. Для этой
технологии необходим корпус
с функцией определения
вскрытия.
Колодка последовательного
порта
(9-контактная, COM1)
(см. стр. 51, № 10)
Колодка COM1 поддерживает
подключение модуля
последовательного порта.
Порты майнинга
(M_Port1: см. стр.1, № 12)
(M_Port2: см. стр.1, № 13)
(M_Port3: см. стр.1, № 14)
Эти порты служат для
подключения к комплектам
переходников.
CC T S#1
RR TS# 1
DD S R#1
DD T R#1
RR X D1
GN D
TT XD1
DD C D#1
1
RR I #1
1
Signal
GND
