59
J3455 Pro BTC+
Español

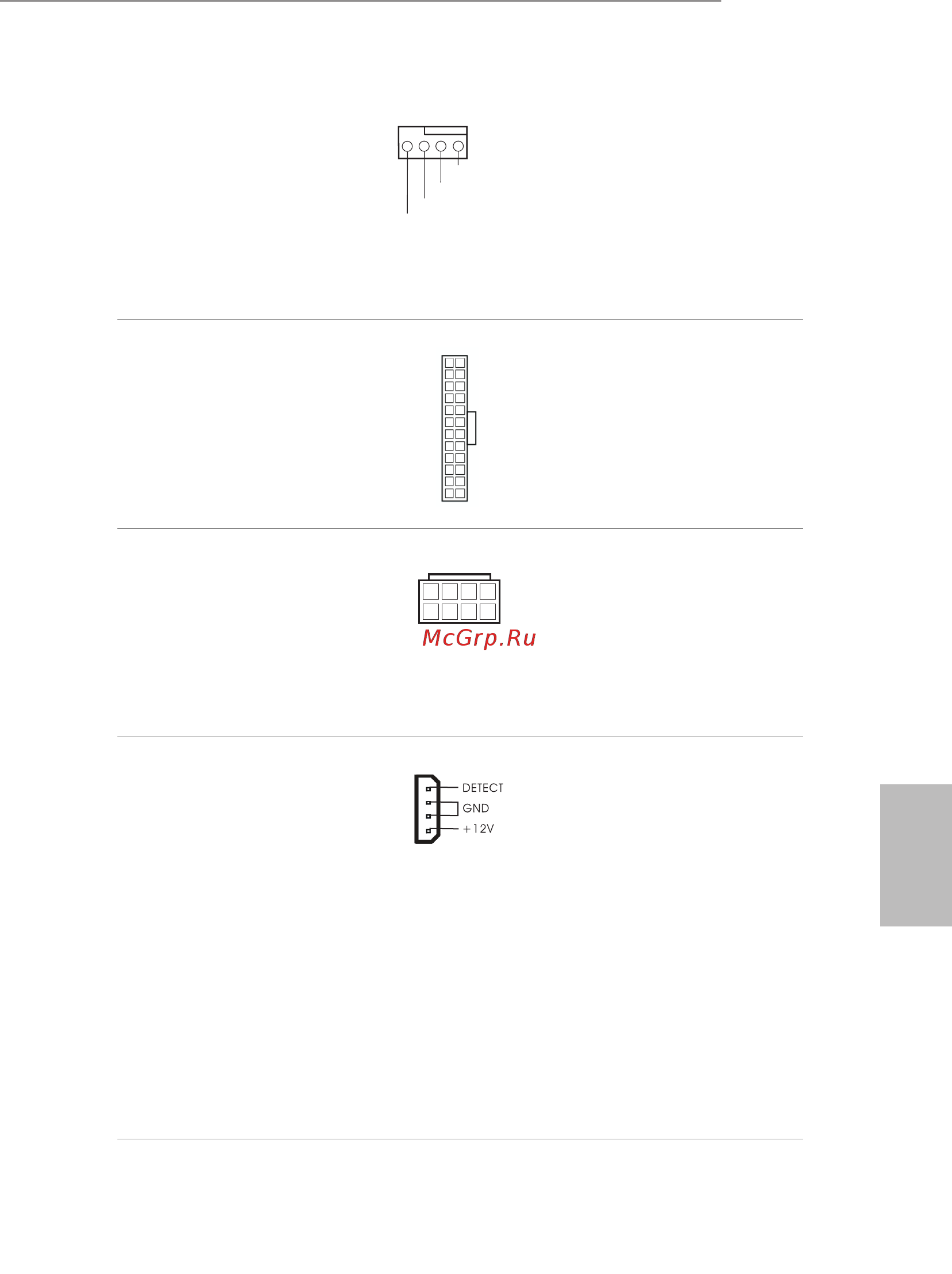

Conector del ventilador de la
CPU
(CPU_FAN1 de 4 contactos)
(consulte la pág. 1, N.º 7)
Esta placa base contiene un
conector de ventilador (venti-
lador silencioso) de CPU de 4
contactos. Si tiene pensando
conectar un ventilador de CPU
de 3 contactos, conéctelo al
contacto 1-3.
Conectores de alimentación ATX
(ATXPWR1 de 24 contactos)
(consulte la pág. 1, N.º 8)
(ATXPWR2 de 24 contactos)
(consulte la pág. 1, N.º 6)
Esta placa base contiene dos
conectores de alimentación
ATX de 24 contactos. Para uti-
lizar una toma de alimentación
ATX de 20 contactos, conéctela
en los contactos del 1 al 13.
Conector de alimentación ATX
de 12V
(ATX12V1 de 8 contactos)
(consulte la pág. 1, N.º 30)
Esta placa base contiene un
conector de alimentación ATX
de 12V y 8 contactos. Para uti-
lizar una toma de alimentación
ATX de 4 contactos, conéctela
en los contactos del 1 al 5.
Conectores de alimentación PCIe
(PCIE_PWR3 de 4 contactos)
(consulte la pág. 1, N.º 15)
(PCIE_PWR4 de 4 contactos)
(consulte la pág. 1, N.º 17)
(PCIE_PWR5 de 4 contactos)
(consulte la pág. 1, N.º 18)
(PCIE_PWR6 de 4 contactos)
(consulte la pág. 1, N.º 20)
(PCIE_PWR7 de 4 contactos)
(consulte la pág. 1, N.º 21)
(PCIE_PWR8 de 4 contactos)
(consulte la pág. 1, N.º 23)
Conecte estos conectores a los
suministros de alimentación.
Importante: Asegúrese de que el
conector de alimentación PCIe
de 4 contactos y el conector
de alimentación externo de la
tarjeta gráca están conectados
a la misma fuente de
alimentación; de lo contrario,
la placa base y la tarjeta gráca
pueden dañarse.
12
1
24
13
4 1
8 5
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
