40
Français

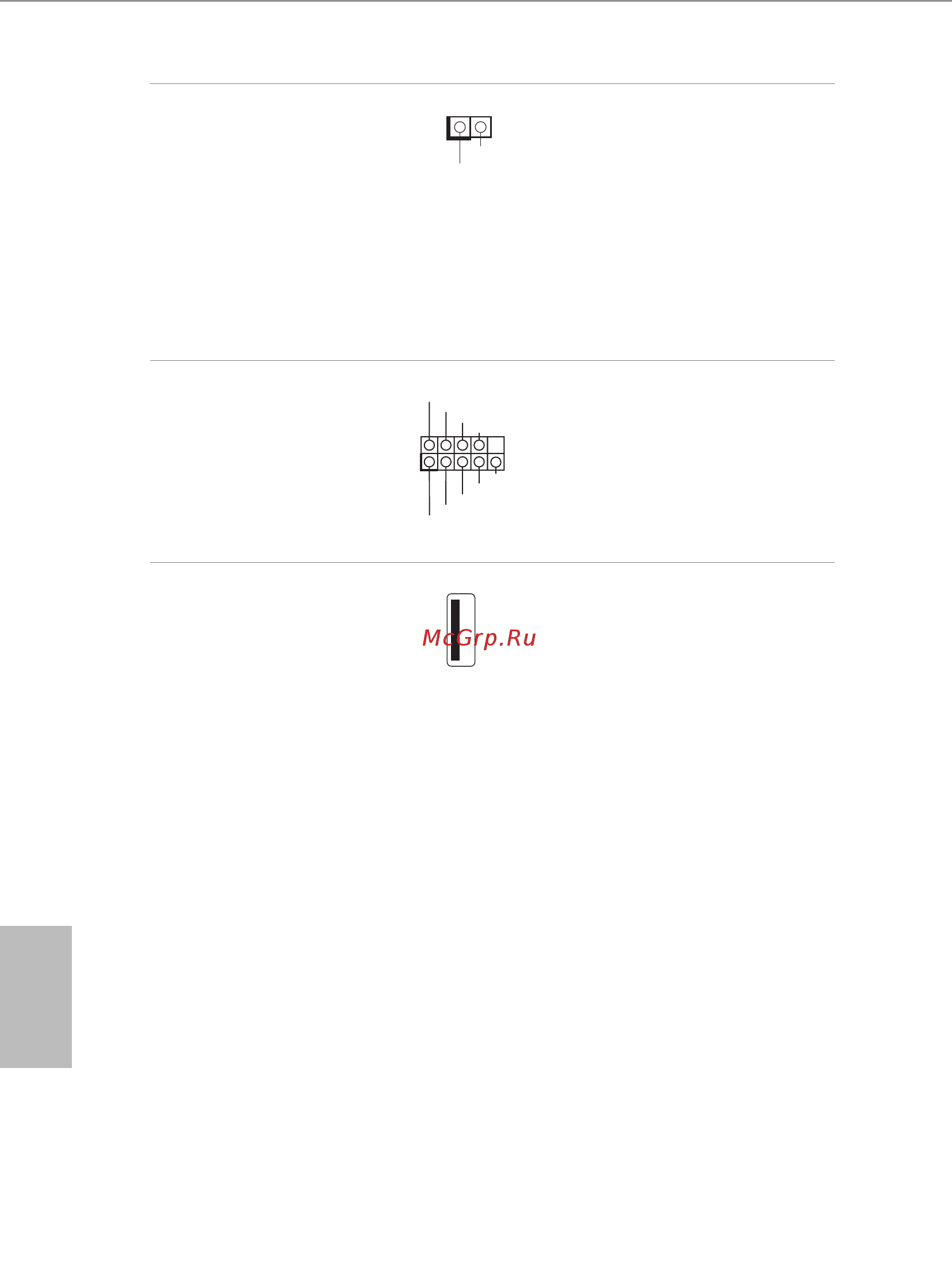

Embase d’intrusion châssis
(CI1 à 2 broches)
(voir p.1, No. 9)
Cette carte mère prend en
charge la fonction de détection
CHASSIS OUVERT qui alerte
l’utilisateur en cas de retrait
du boîtier du châssis. Cette
fonction requiert un châssis
à conception intégrant la
détection d’intrusion.
Embase pour port série
(COM1 à 9 broches)
(voir p.51, No. 10)
Cette embase COM1 prend en
charge un module de port série.
Ports de minage
(M_Port1: voir p.1, No. 12)
(M_Port2: voir p.1, No. 13)
(M_Port3: voir p.1, No. 14)
Veuillez raccorder ces ports
aux kits rehausseurs.
CC TS #1
RR TS #1
DD SR #1
DD TR #1
RR XD 1
GN D
TT XD 1
DD CD #1
1
RR I# 1
1
Signal
GND
