ASRock J3455 Pro BTC+ [31/140] Deutsch
![ASRock J3455 Pro BTC+ [31/140] Deutsch](/views2/1688618/page31/bg1f.png)
29
J3455 Pro BTC+
Deutsch

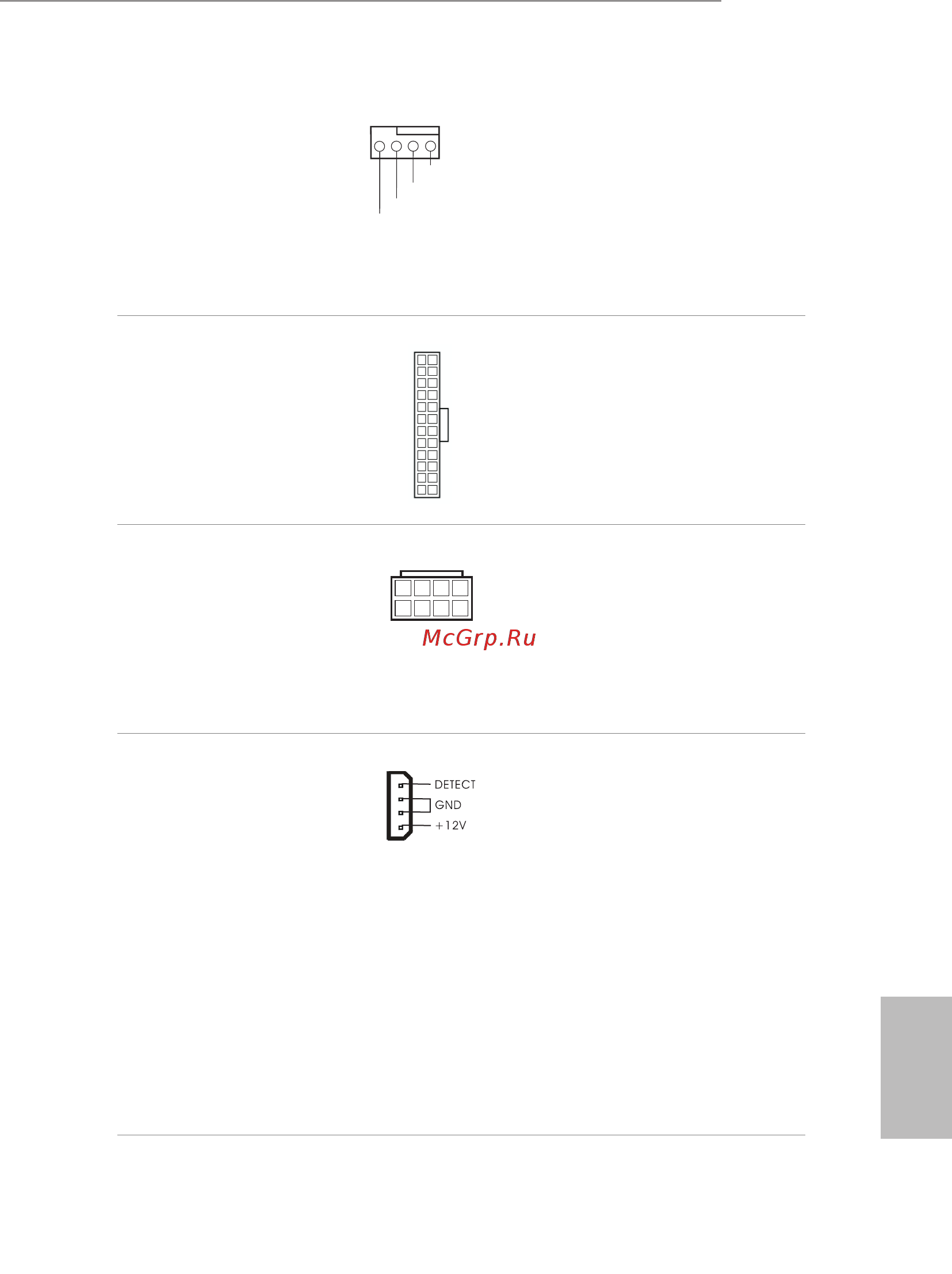

CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 7)
Dieses Motherboard bietet einen
4-poligen CPU-Lüeranschluss
(lautloser Lüer). Falls Sie
einen 3-poligen CPU-Lüer
anschließen möchten, verbinden
Sie ihn bitte mit Kontakt 1 bis 3.
ATX-Netzanschlüsse
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 8)
(24-polig, ATXPWR2)
(siehe S. 1, Nr. 6)
Dieses Motherboard bietet zwei
24-polige ATX-Netzanschlüsse.
Bitte schließen Sie es zur Nut-
zung eines 20-poligen ATX-
Netzteils entlang Kontakt 1 und
Kontakt 13 an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 30)
Dieses Motherboard bietet einen
8-poligen ATX-12-V-Netzan-
schluss. Bitte schließen Sie es zur
Nutzung eines 4-poligen ATX-
Netzteils entlang Kontakt 1 und
Kontakt 5 an.
PCIe-Netzanschlüsse
(4-polig, PCIE_PWR3)
(siehe S. 1, Nr. 15)
(4-polig, PCIE_PWR4)
(siehe S. 1, Nr. 17)
(4-polig, PCIE_PWR5)
(siehe S. 1, Nr. 18)
(4-polig, PCIE_PWR6)
(siehe S. 1, Nr. 20)
(4-polig, PCIE_PWR7)
(siehe S. 1, Nr. 21)
(4-polig, PCIE_PWR8)
(siehe S. 1, Nr. 23)
Bitte verbinden Sie diese An-
schlüsse mit den Netzteilen.
Wichtig: Stellen Sie sicher, dass
der 4-polige Stromanschluss
und der externe Stromanschluss
an der Grakkarte mit
demselben Netzteil verbunden
sind; andernfalls könnten
Motherboard un Grakkarte
beschädigt werden.
12
1
24
13
4 1
8 5
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
