13
English
J3455 Pro BTC+

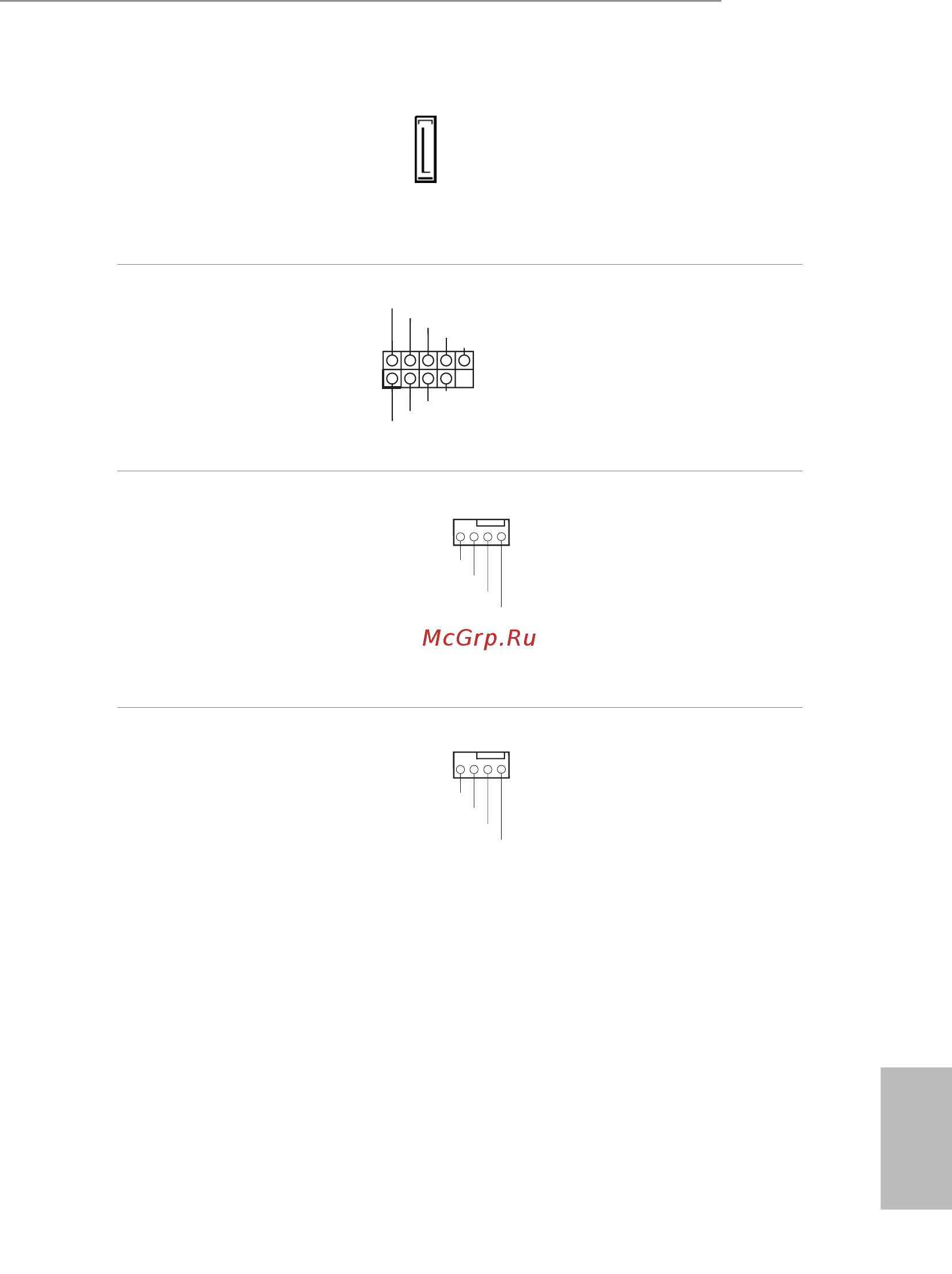

Serial ATA3 Connector
(SATA_1:
see p.1, No. 11)
is SATA3 connector
supports SATA data
cables for internal storage
devices with up to 6.0
Gb/s data transfer rate.
USB 2.0 Header
(9-pin USB_5_6)
(see p.1, No. 1)
ere is one header on
this motherboard. is
USB 2.0 header can
support two ports.
Chassis Fan Connectors
(4-pin CHA_FAN1)
(see p.1, No. 27)
(4-pin CHA_FAN2)
(see p.1, No. 28)
(4-pin CHA_FAN3)
(see p.1, No. 29)
Please connect fan cables
to the fan connectors and
match the black wire to
the ground pin.
System Fan Connectors
(4-pin SYS_FAN3)
(see p.1, No. 16)
(4-pin SYS_FAN4)
(see p.1, No. 26)
(4-pin SYS_FAN5)
(see p.1, No. 19)
(4-pin SYS_FAN6)
(see p.1, No. 25)
(4-pin SYS_FAN7)
(see p.1, No. 22)
(4-pin SYS_FAN8)
(see p.1, No. 24)
Please connect fan cables
to the fan connectors and
match the black wire to
the ground pin.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
