ASRock 4Core1333-eSATA2 Motherboard

2.5 “Surround Display”2.5 “Surround Display”

2.5 “Surround Display”

Cette carte mère supporte la mise à niveau de Surround Display. Avec la carte

externe d’extension VGA PCI Express, vous pouvez facilement jouir des

avantages de la caractéristique de l’affichage Surround. Pour les instructions

détaillées, veuillez vous reporter au document qui se trouve sur le chemin suivant

dans le CD d’assistance : ..\ Surround Display Information

Ferme Ouvert

2.6 Réglage des cavaliers2.6 Réglage des cavaliers

2.6 Réglage des cavaliers

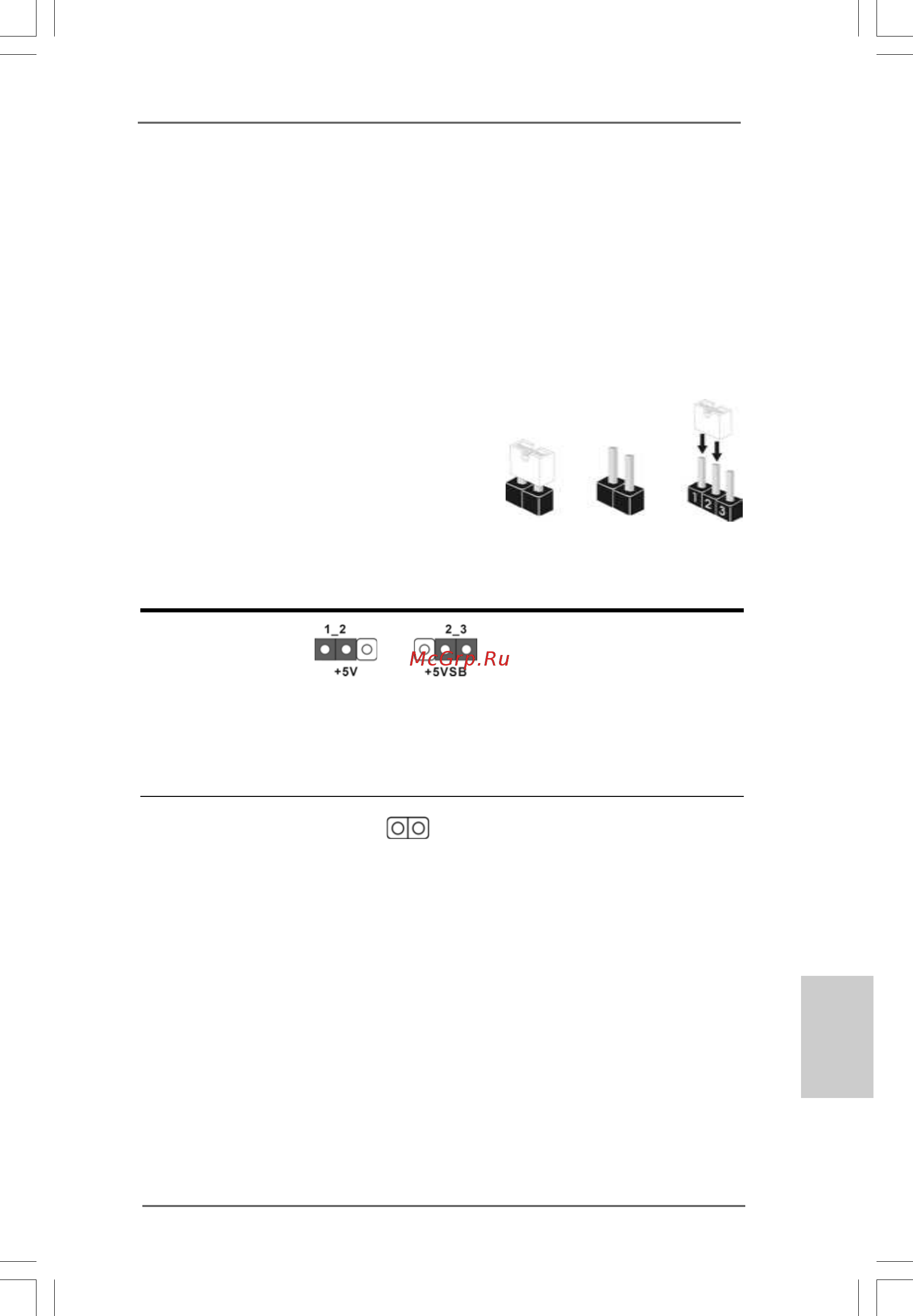

L’illustration explique le réglage des cavaliers.

Quand un capuchon est placé sur les broches,

le cavalier est « FERME ». Si aucun capuchon

ne relie les broches,le cavalier est « OUVERT ».

L’illustration montre un cavalier à 3 broches dont

les broches 1 et 2 sont “FERMEES” quand le

capuchon est placé sur ces 2 broches.

Le cavalier Description

PS2_USB_PWR1 Court-circuitez les broches 2

(voir p.2 No. 1) et 3 pour choisir +5VSB

(standby) et permettre aux

périphériques PS/2 ou USB de

réveiller le système.

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation.

Effacer la CMOS

(CLRCMOS1,

le cavalier à 2 broches)

(voir p.2 No. 9)

Note: CLRCMOS1 vous permet d’effacer les données de la CMOS. Ces données

incluent les informations système telles que le mot de passe, la date, l’heure,

et les paramètres du système. Pour restaurer les paramètres système à leur

valeur par défaut, éteignez l’ordinateur et débranchez le câble

d’alimentation. Puis placez un cavalier sur les pins CLRCMOS1 pendant 5

secondes. N’oubliez pas de retirer le cavalier avant après avoir restauré le

CMOS.

le cavalier à 2 broches
