ASRock 4Core1333-eSATA2 Motherboard

Verbindung zum

Netzteil

Verbindung zum

SATA-HDD-Stromanschluss

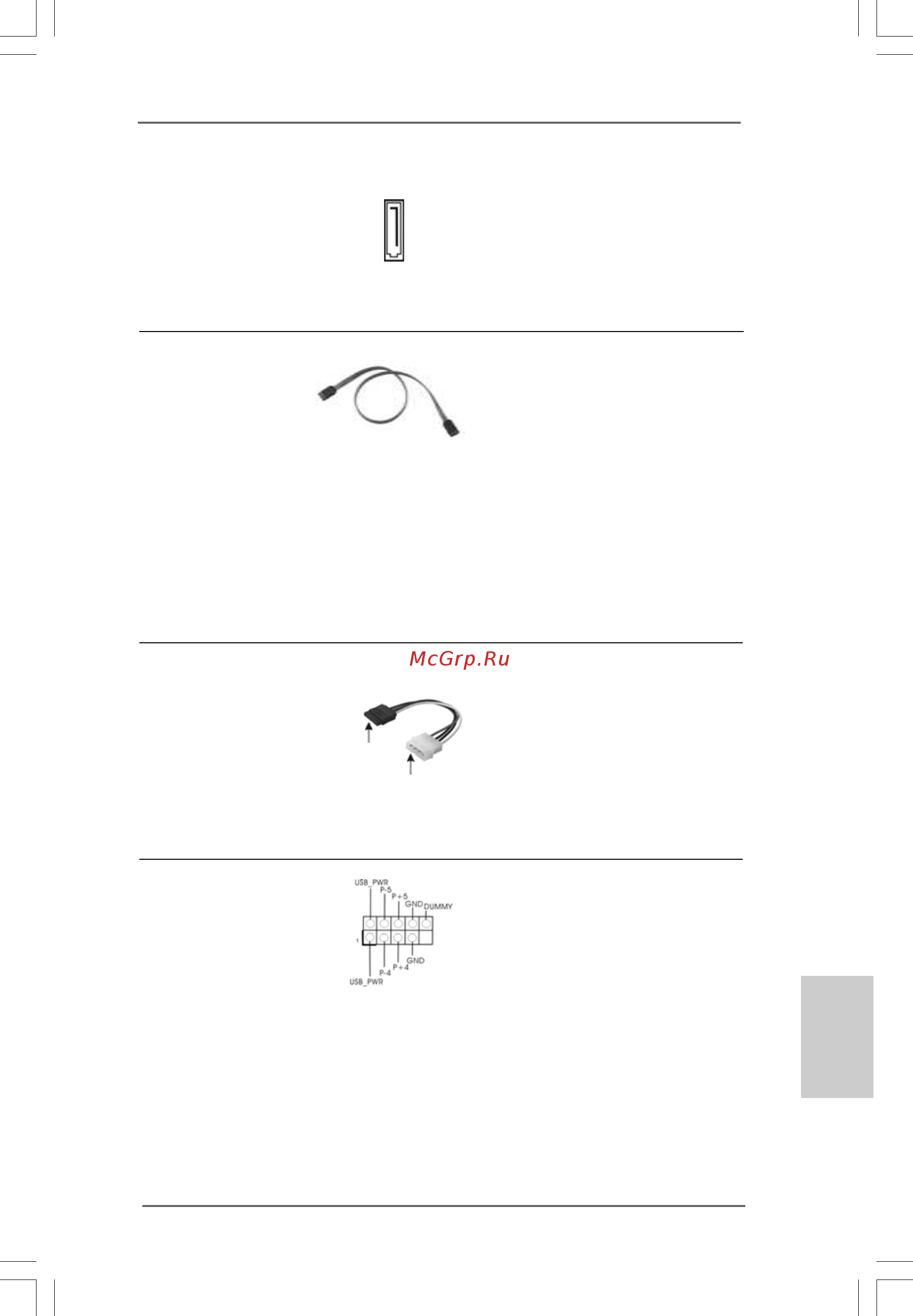

eSATAII-Anschlüsse

(eSATAII: siehe S.2 - No. 36)

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option) / SATAII Festplatte oder das

SATAII Verbindungsstück auf

dieser Hauptplatine

angeschlossen werden. Sie

können das SATA Datenkabel

auch benutzen, um

SATAII_ORANGE (Port3)

Verbindungsstück und eSATAII

Verbindungsstück

anzuschließen.

Serial ATA- (SATA-) Verbinden Sie das schwarze

Stromversorgungskabel Ende des SATA-Netzkabels mit

(Option) dem Netzanschluss am

Laufwerk. Verbinden Sie dann

das weiße Ende des SATA-

Stromversorgungskabels mit

dem Stromanschluss des

Netzteils.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB4_5) üblichen USB 2.0-Ports an den

(siehe S.2 - No. 17) I/O-Anschlüssen befinden sich

ein USB 2.0-Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

eSATAII

Dieses eSATAII Verbindungsstück

unterstützt SATA Datenkabel für

externe SATAII Funktion. Die

gegenwärtige eSATAII

Schnittstelle erlaubt bis 3.0 Gb/s

Datenübertragungsrate.
