ASRock 4Core1333-eSATA2 Motherboard

2-Pin jumper

Gebrückt Offen

2.5 “Surround Display”2.5 “Surround Display”

2.5 “Surround Display”

Dieses Motherboard unterstützt Surround Display-Aufrüstung. Mit zusätzlichen

PCI Express-VGA-Karte können Sie die Vorteile der Surround Display-Funktion

problemlos genießen. Für detaillierte Informationen, siehe folgendes Dokument auf

beiliegender Support-CD: ..\ Surround Display Information

2.6 Einstellung der Jumper2.6 Einstellung der Jumper

2.6 Einstellung der Jumper

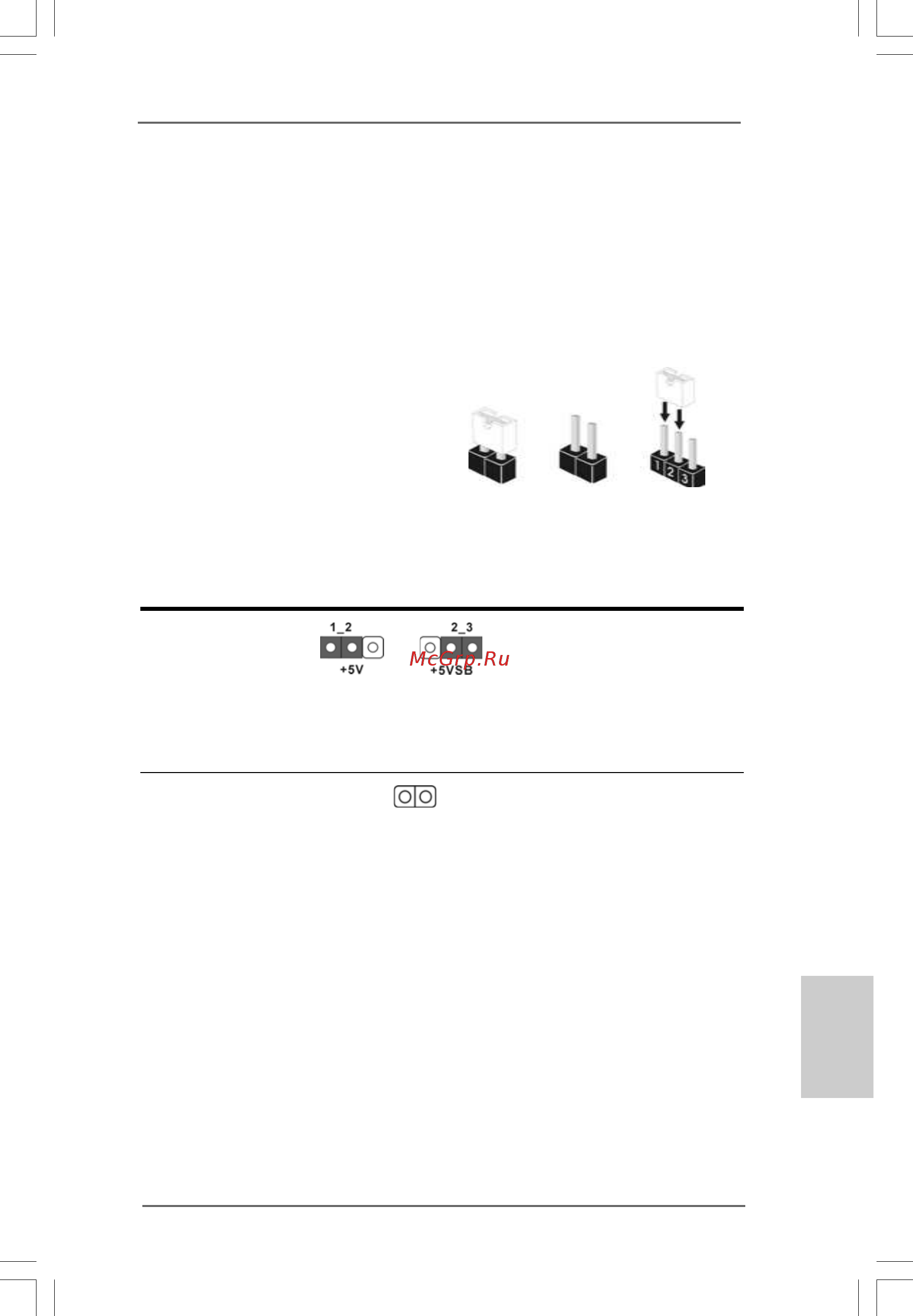

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Gebrückt”

sind, bzw. es befindet sich eine Jumper-

Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2 - No. 1) +5VSB (Standby) zu setzen

und die PS/2 oder USB-

Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

CMOS löschen

(CLRCMOS1, 2-Pin jumper)

(siehe S.2 - No. 9)

Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese

beinhalten das System-Passwort, Datum, Zeit und die verschiedenen

BIOS-Parameter. Um die Systemparameter zu löschen und auf die

Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab

und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die

Pins an CLRCMOS1 für 5 Sekunden kurzzuschließen.
