ASRock 4Core1333-eSATA2 Motherboard

Lato del Pin1 con la striscia rossa

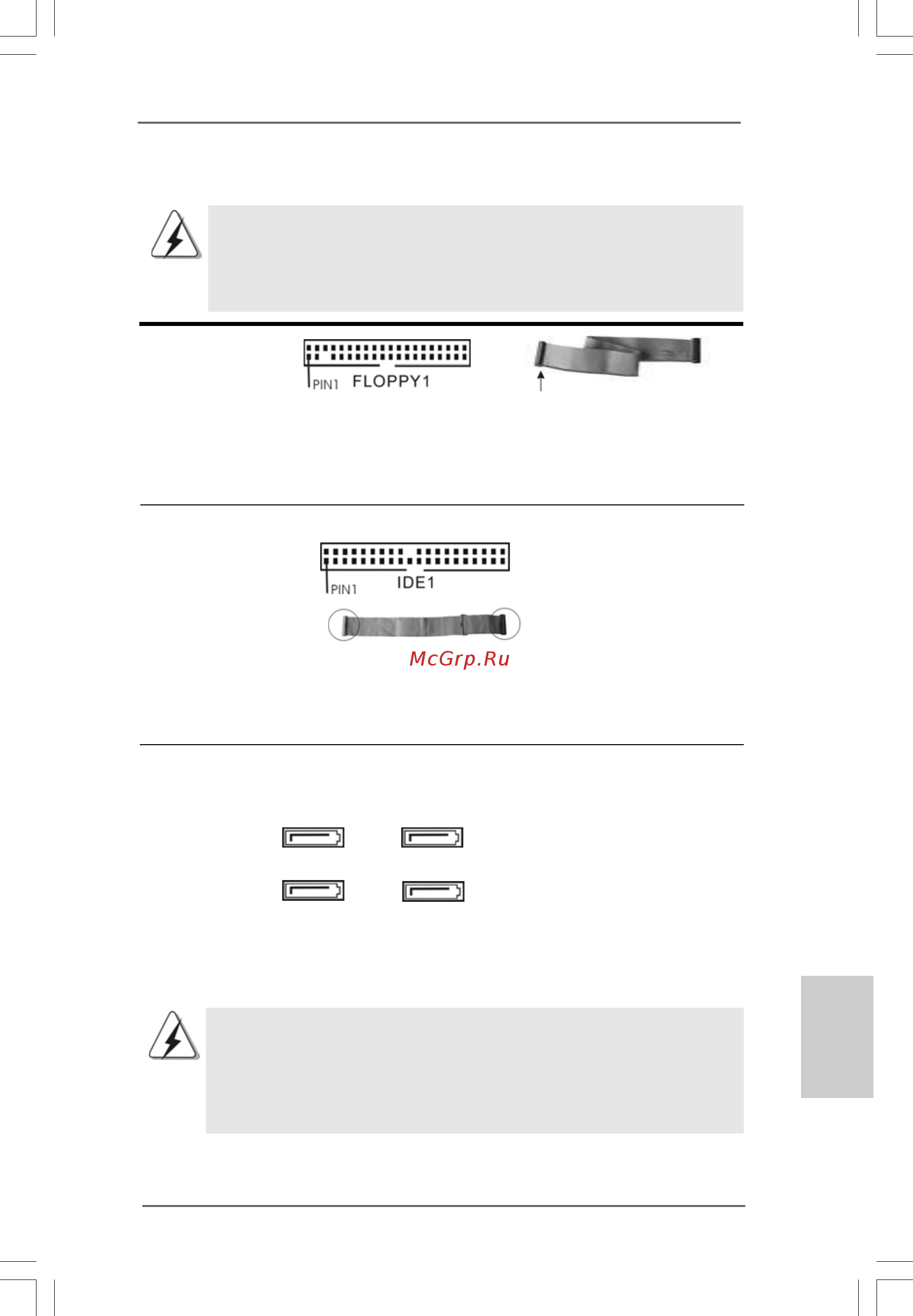

2.7 Collettori e Connettori su Scheda2.7 Collettori e Connettori su Scheda

2.7 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare

cappucci per jumper su questi collettori e connettori. L’installazione di

cappucci per jumper su questi collettori e connettori provocherà danni

permanenti alla scheda madre!

Connettore del

Floppy disk

(33-pin FLOPPY1)

(vedi p.2 Nr. 22)

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (blu)

(39-pin IDE1, vedi p.2 Nr. 8)

Connettore blu Connettore nero

alla schedamadre all’hard disk drive

Cavo ATA 66/100 a 80 Pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

dettagli.

Connettori Serial ATAII Questi quattro connettori Serial

(SATAII_BLUE (Port0): ATAII (SATAII) supportano cavi

vedi p.2 Nr. 12) dati SATA per dispositivi di

(SATAII_BLACK (Port1): immagazzinamento interni.

vedi p.2 Nr. 16) ATAII (SATAII) supportano cavi

(SATAII_RED (Port2): SATA per dispositivi di memoria

vedi p.2 Nr. 14) interni. L’interfaccia SATAII

(SATAII_ORANGE (Port3): attuale permette velocità di

vedi p.2 Nr. 13) trasferimento dati fino a

3.0 Gb/s.

SATAII_BLUE (Port0) SATAII_ORANGE (Port3)

SATAII_BLACK (Port1) SATAII_RED (Port2)

Il connettore SATAII_ORANGE (Port3) può essere utilizzato per il dispositivo di

memorizzazione interno o essere collegato al connettore di eSATAII al

dispositivo di eSATAII di sostegno. Leggere “Introduzione Dell’Interfaccia Di

SATAII” alla pagina 141 per i particolari circa le procedure di installazione di

eSATAII e di eSATAII.
