ASRock 4Core1333-eSATA2 Motherboard

ItalianoItaliano

Italiano

CORTOCIRCUITATO APERTO

jumper a 2 pin

2.6 Setup dei Jumpers2.6 Setup dei Jumpers

2.6 Setup dei Jumpers

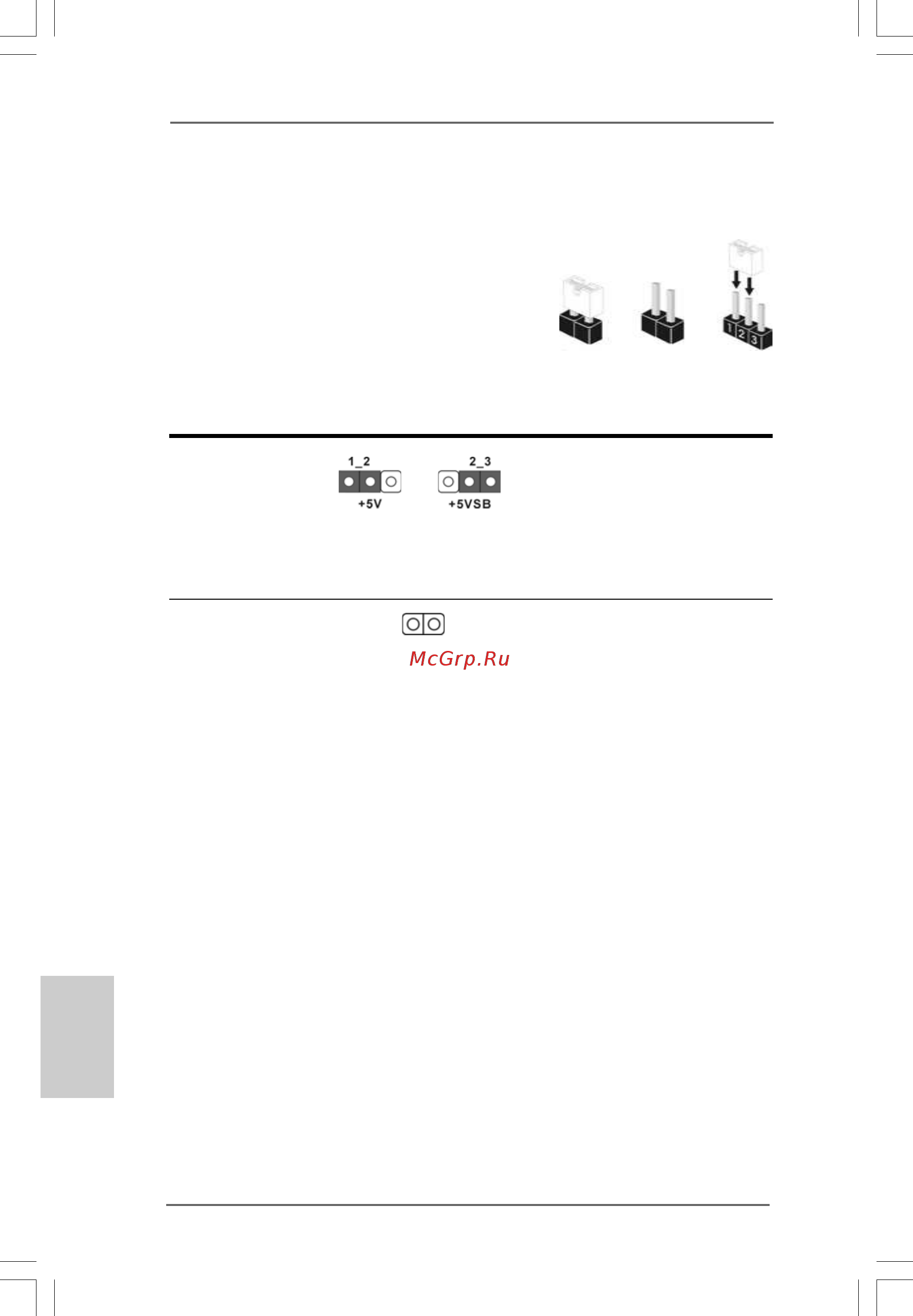

L’illustrazione mostra come sono settati i

jumper. Quando il ponticello è posizionato

sui pin, il jumper è “CORTOCIRCUITATO”.

Se sui pin non ci sono ponticelli, il jumper

è “APERTO”. L’illustrazione mostra un

jumper a 3 pin in cui il pin1 e il pin2 sono

“CORTOCIRCUITATI” quando il ponticello

è posizionato su questi pin.

Jumper Settaggio del Jumper

PS2_USB_PWR1 Cortocircuitare pin2, pin3 per

(vedi p.2 Nr. 1) settare a +5VSB (standby) e

abilitare PS/2 o USB wake up

events.

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore.

Resettare la CMOS

(CLRCMOS1, jumper a 2 pin)

(vedi p.2 Nr. 9)

Nota: CLRCMOS1 consente di pulire i dati nella CMOS. I dati nella CMOS includono

informazioni del setup del sistema, come per esempio la password di

sistema, la data, l’ora, e i parametri del setup di sistema. Per pulire I parametri

di sistema e resettare ai parametri di default, spegnere il computer e

scollegare l’alimentatore, poi collegare il jumper sul CLRCMOS1 per 5

secondi. Per favore ricordarsi di rimuovere il jumper cap dopo la pulizia della

CMOS.
