ASRock 4Core1333-eSATA2 Motherboard

ItalianoItaliano

Italiano

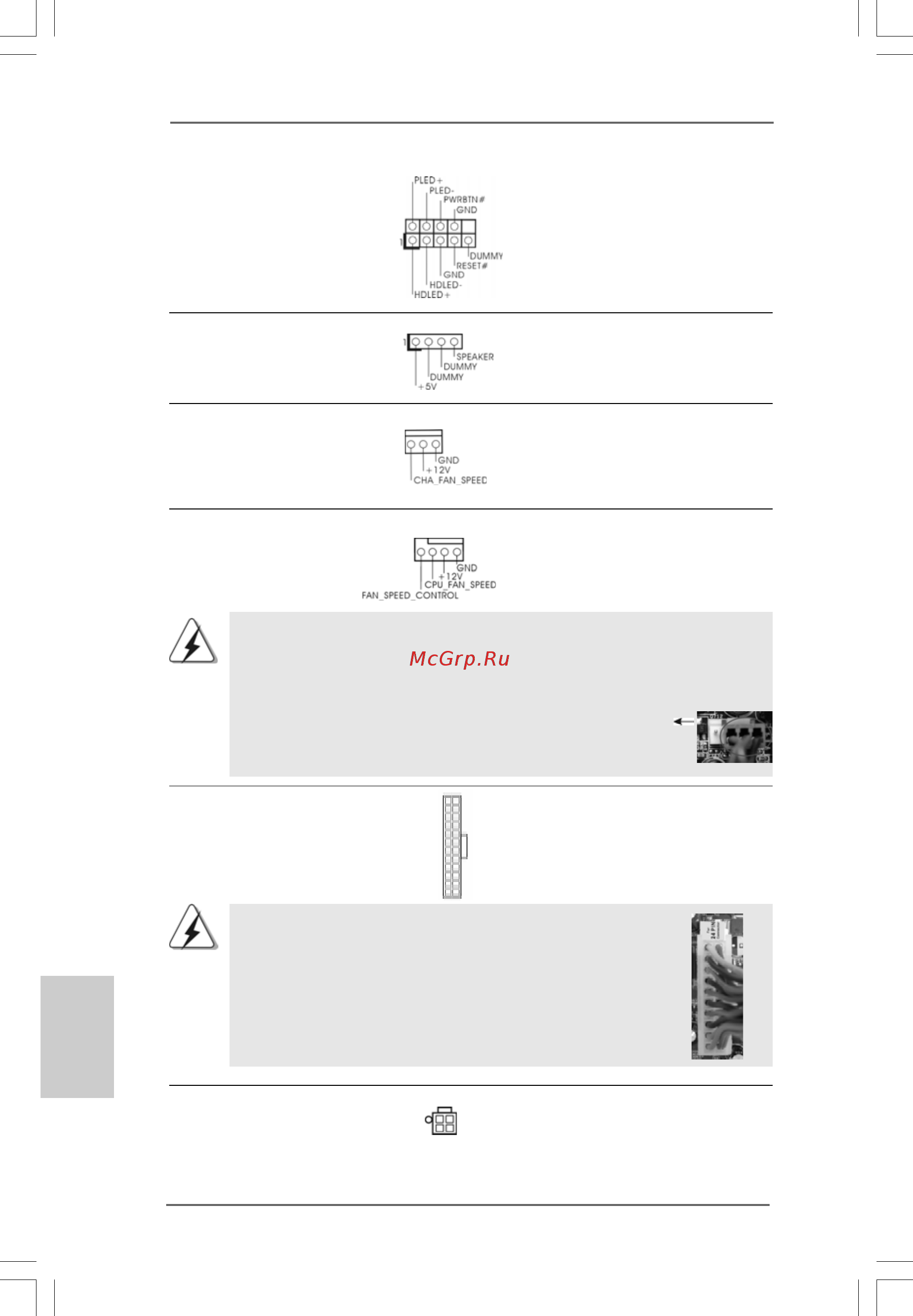

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.2 Nr. 5) combaciare il filo nero al pin

terra.

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a

4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare

anche senza la funzione di controllo della velocità della ventola. Se si intende

collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa

scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema

(vedi p.2 Nr. 15) pannello frontale.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 Nr. 19)

Connettore ventolina telaio Collegare il cavo della ventolina

(3-pin CHA_FAN1) telaio a questo connettore e far

(vedi p.2 Nr. 11) combaciare il filo nero al pin

terra.

4 3 2 1

Connettore ATX 12 V Collegare un alimentatore ATX

(4-pin ATX12V1) 12 V a questo connettore.

(voir p.2 Nr. 2)

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo

(vedi p.2 Nr. 35) connettore.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore

elettrico ATX a 24 pin, ma può funzionare lo stesso se si

adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore

ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.
