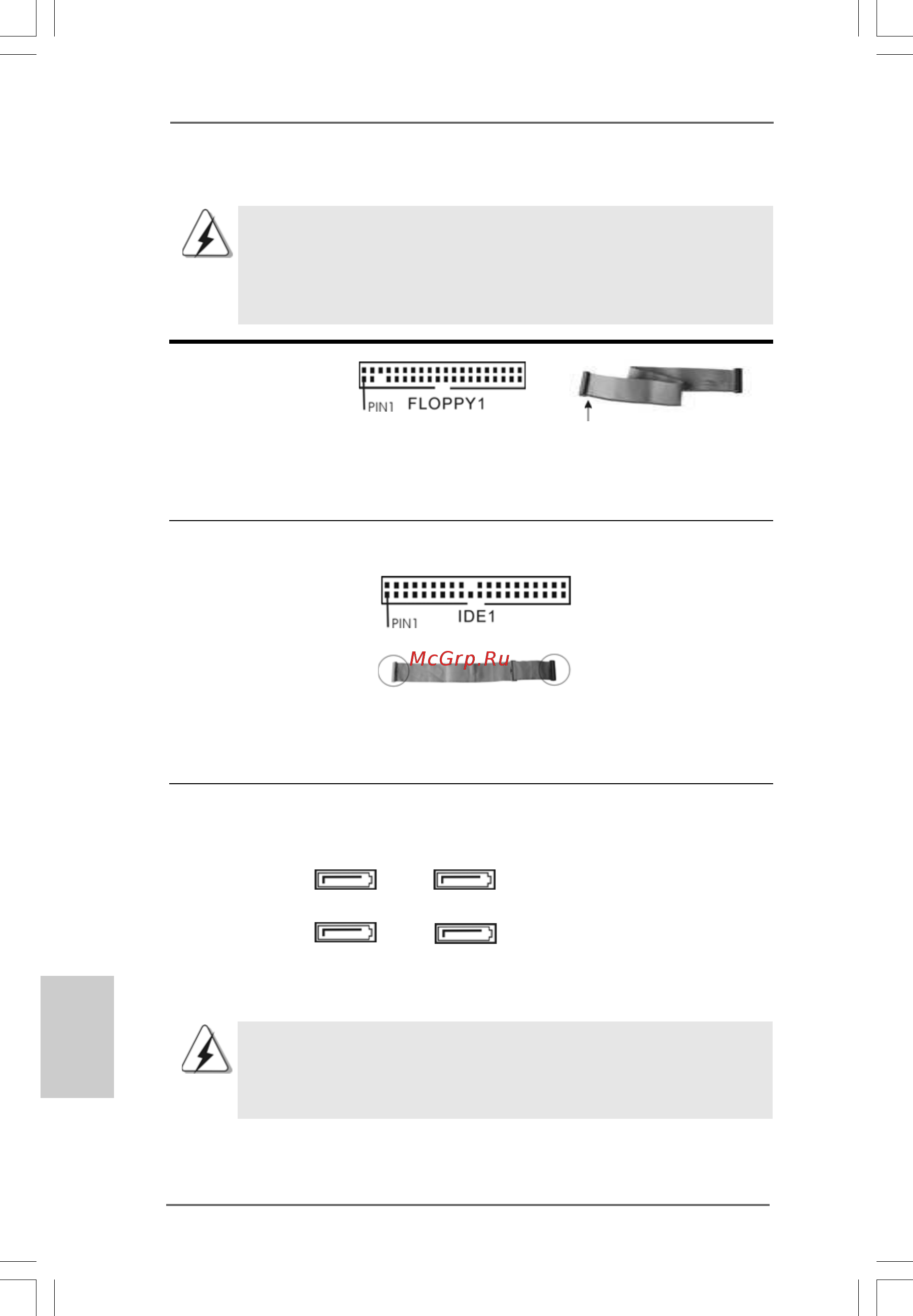

2.7 En-têtes et Connecteurs sur Carte2.7 En-têtes et Connecteurs sur Carte

2.7 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et

connecteurs. Le fait de placer les capuchons de cavalier sur les en-

têtes et connecteurs causera à la carte mère des dommages

irréversibles!

Connecteur du lecteur

de disquette

(FLOPPY1 br. 33)

(voir p.2 No. 22)

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu)

(IDE1 br. 39, voir p.2 No. 8)

connecteur bleu connecteur noir

vers la carte mère vers le disque dur

Câble ATA 66/100 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique

pour les détails.

Connecteurs Série ATAII Ces quatre connecteurs Série

(SATAII_BLUE (Port0): ATAII (SATAII) prennent en

voir p.2 No. 12) charge les câbles SATA pour

(SATAII_BLACK (Port1): les périphériques de stockage

voir p.2 No. 16) internes. L’interface SATAII

(SATAII_RED (Port2): actuelle permet des taux

voir p.2 No. 14) transferts de données pouvant

(SATAII_ORANGE (Port3): aller jusqu’à 3,0 Gb/s.

voir p.2 No. 13)

le côté avec fil rouge côté Broche1

SATAII_ORANGE (Port3) connecteur peut etre utilise pour le device de storage

interne ou etre connecte au connecteur eSATAII pour supporter eSATAII device.

Veuillez lire “SATAII Interface Introduction” sur le page 113 pour details

concernant eSATAII et les procedures d’installation de eSATAII.

SATAII_BLUE (Port0) SATAII_ORANGE (Port3)

SATAII_BLACK (Port1) SATAII_RED (Port2)
