ASRock 4Core1333-eSATA2 Motherboard

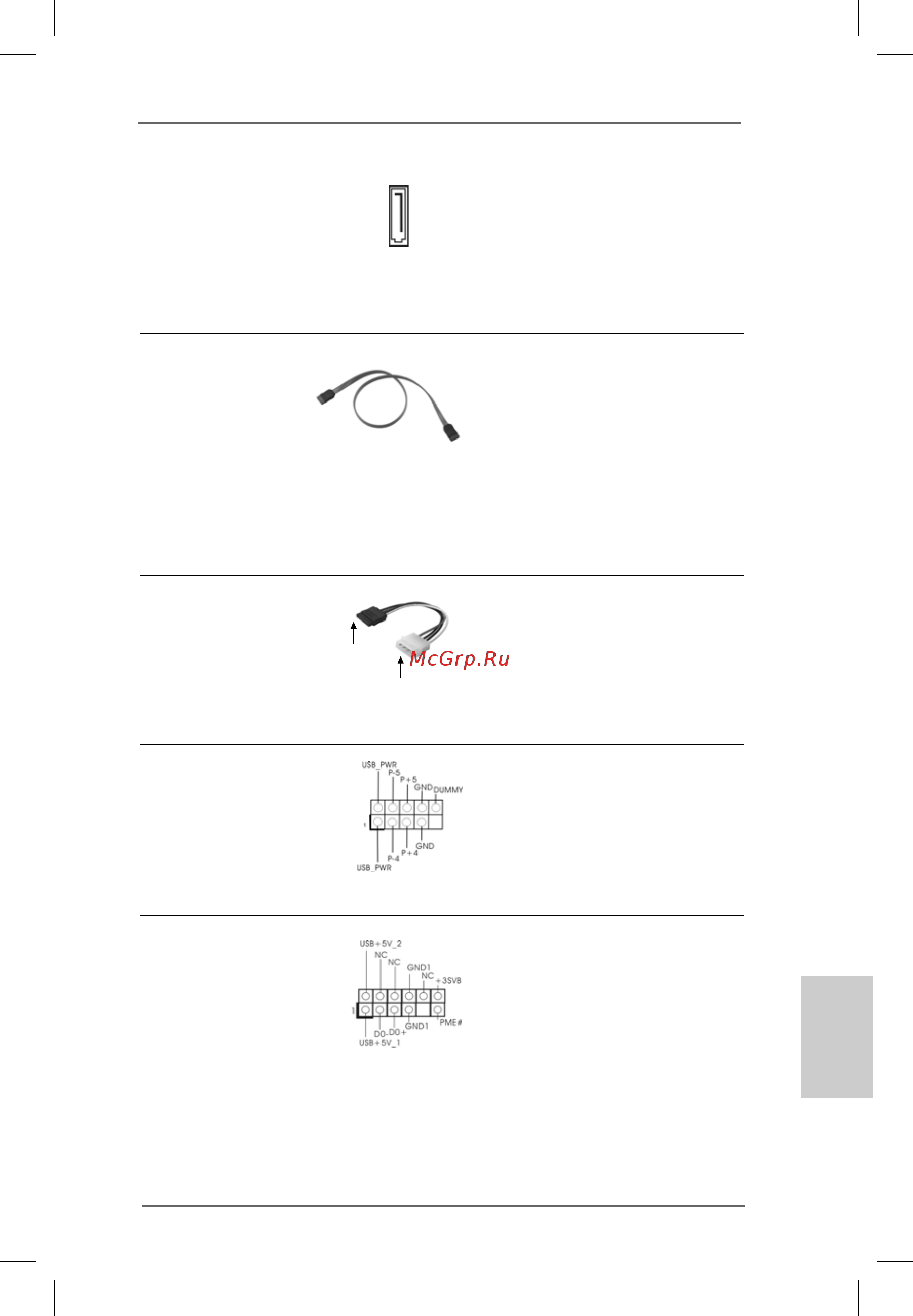

eSATAII Connector This eSATAII connector
(eSATAII: see p.2, No. 36) supports SATA data cable for
external SATAII function. The
current eSATAII interface
allows up to 3.0 Gb/s data
transfer rate.
Serial ATA (SATA) Either end of the SATA data cable
Data Cable can be connected to the SATA /
(Optional) SATAII hard disk or the SATAII
connector on this motherboard.
You can also use the SATA data
cable to connect
SATAII_ORANGE (Port3)
connector and eSATAII
connector.
Serial ATA (SATA) Please connect the black end of
Power Cable SATA power cable to the power
(Optional) connector on each drive. Then
connect the white end of SATA
power cable to the power
connector of the power supply.
eSATAII
USB 2.0 Header Besides four default USB 2.0
(9-pin USB4_5) ports on the I/O panel, there is
(see p.2 No. 17) one USB 2.0 header on this
motherboard. This USB 2.0
header can support two USB
2.0 ports.
connect to the
power supply
connect to the SATA
HDD power connector
WiFi Header This header supports WiFi+AP
(11-pin WIFI) function with ASRock
(see p.2 No. 23) WiFi-802.11g or WiFi-802.11n
module, an easy-to-use wireless
local area network (WLAN)
adapter. It allows you to create a
wireless environment and enjoy the
convenience of wireless network
connectivity.
