Установка 5
0020289247_00 ecoTEC intro Руководство по установке и техническому обслуживанию 11

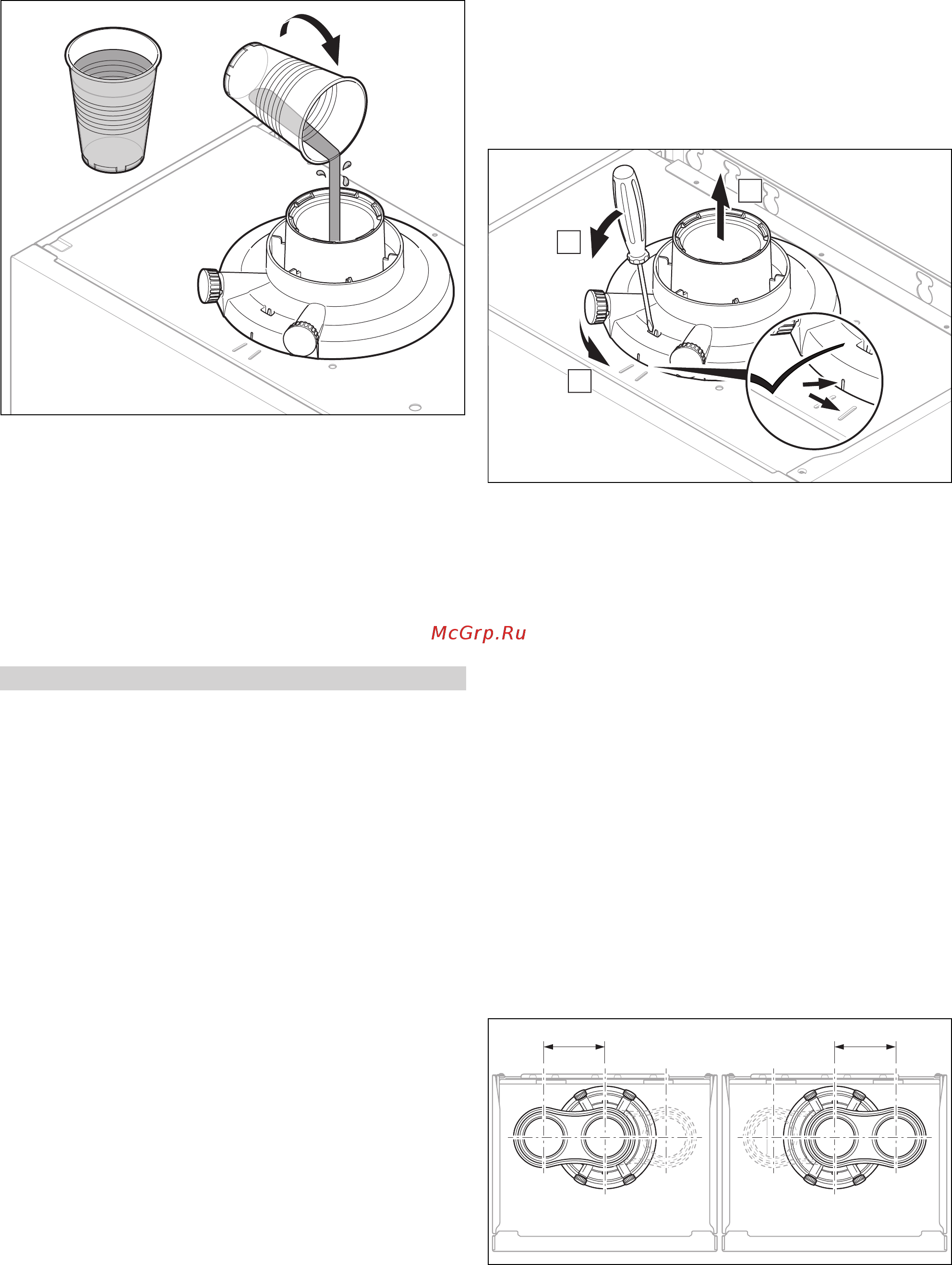

5.5 Наполнение сифона конденсата
▶ Наполните сифон конденсата водой.
– ≈ 250 мл
5.6 Система дымоходов/воздуховодов
5.6.1 Монтаж и подсоединение системы
дымоходов/воздуховодов
1. Используемые системы воздуховодов/дымоходов
указаны в прилагаемом руководстве по монтажу
системы воздуховодов/дымоходов.
Условие: Установка в помещениях с повышенной влажностью
▶ Подсоедините изделие к системе дымохо-
дов/воздуховодов с забором воздуха не из
помещения.
– Воздух для горения не должен забираться с ме-
ста установки.
▶ Выполните монтаж системы дымохо-
дов/воздуховодов в соответствии с руководством по
монтажу.
5.6.2 Установка аппарата B23
Удаление отходящих газов для допустимых аппаратов
конструкции B23 (атмосферные газовые настенные ото-
пительные котлы) требует тщательных планирования и
реализации.
▶ При планировании учитывайте технические характе-
ристики изделия.
▶ Соблюдайте действующие технические нормы и пра-
вила.
5.6.3 Замена (при необходимости)
присоединительного элемента для
системы дымоходов/воздуховодов
5.6.3.1 Демонтаж стандартного
присоединительного элемента
для системы воздуховодов/дымоходов
⌀ 60/100 мм
A
B
C
▶ Выполните демонтаж стандартного присоединитель-
ного элемента для системы воздуховодов/дымоходов
⌀ 60/100 мм, как показано на рисунке.
5.6.3.2 Монтаж присоединительного элемента
для системы воздуховодов/дымоходов
⌀ 80/125 мм
1. Замените при необходимости присоединительный
элемент для системы воздуховодов/дымоходов.
(→ страница 11)
2. Используйте альтернативный присоединительный
элемент. Обращайте внимание на выступы-фикса-
торы.
3. Поверните стандартный присоединительный эле-
мент по часовой стрелке до щелчка.
5.6.3.3 Монтаж присоединительного элемента
раздельной системы
воздуховодов/дымоходов ⌀ 80/80 мм
1. Замените при необходимости присоединительный
элемент для системы воздуховодов/дымоходов.
(→ страница 11)
120 120
2. Используйте альтернативный присоединительный
элемент. Патрубок для впускного воздуховода мо-
жет быть обращен в левую или правую сторону. Об-
ращайте внимание на выступы-фиксаторы.
