![Vaillant ecoTEC intro VUW 18/24 AS/1-1 [12/48] Демонтаж передней облицовки](/img/pdf.png)
Vaillant ecoTEC intro VUW 18/24 AS/1-1 [12/48] Демонтаж передней облицовки
![Vaillant ecoTEC intro VUW 18/24 AS/1-1 [12/48] Демонтаж передней облицовки](/views2/1691350/page12/bgc.png)
5 Установка
12 Руководство по установке и техническому обслуживанию ecoTEC intro 0020289247_00
3. Поверните присоединительный элемент по часовой
стрелке до щелчка.

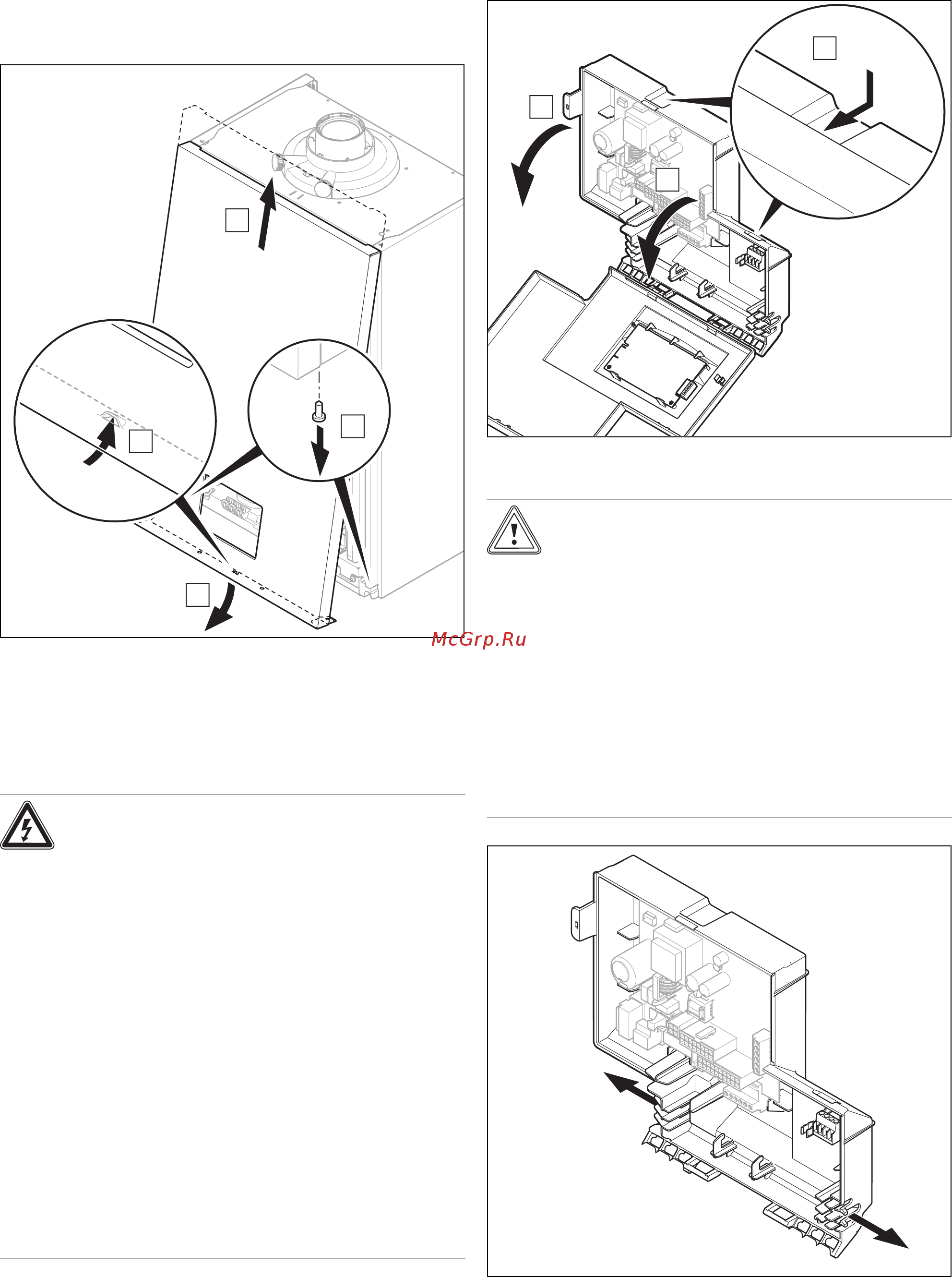

5.7 Демонтаж передней облицовки
2x1
D
B
A
C
5.8 Электромонтаж
Электромонтаж разрешается выполнять только специа-
листу-электрику.
Изделие должно быть заземлено.
Опасность!
Опасность для жизни в случае пораже-
ния электрическим током!
Клеммы подключения к сети L и N посто-
янно находятся под напряжением даже
при выключенной кнопке включения и вы-
ключения.
▶ Обесточьте изделие, отключив все по-
люса от электросети (электрическое
разъединительное устройство с рас-
стоянием между контактами минимум 3
мм, например предохранитель или за-
щитный выключатель).
▶ Примите меры против повторного
включения.
▶ Подождите минимум 3 мин, пока кон-
денсаторы не разрядятся.
▶ Проверьте отсутствие напряжения.
5.8.1 Открывание распределительной коробки
A
B
B
5.8.2 Выполнение электромонтажа
Осторожно!
Риск материального ущерба в резуль-
тате ненадлежащей установки!
При подключении сетевого напряжения к
несоответствующим клеммам и штекер-
ным клеммам возможно разрушение блока
электроники.
▶ Не подключайте сетевое напряжение к
клеммам шины данных eBUS (+/−).
▶ Соединительный кабель подсоеди-
няйте только к клеммам с соответству-
ющим обозначением!
230V
24V / eBUS
1. Проложите присоединительные кабели в кабельных
каналах на нижней стороне изделия.
2. Используйте кабельные зажимы.
