10 Осмотр и техобслуживание
26 Руководство по установке и техническому обслуживанию ecoTEC intro 0020289247_00
1
2
3

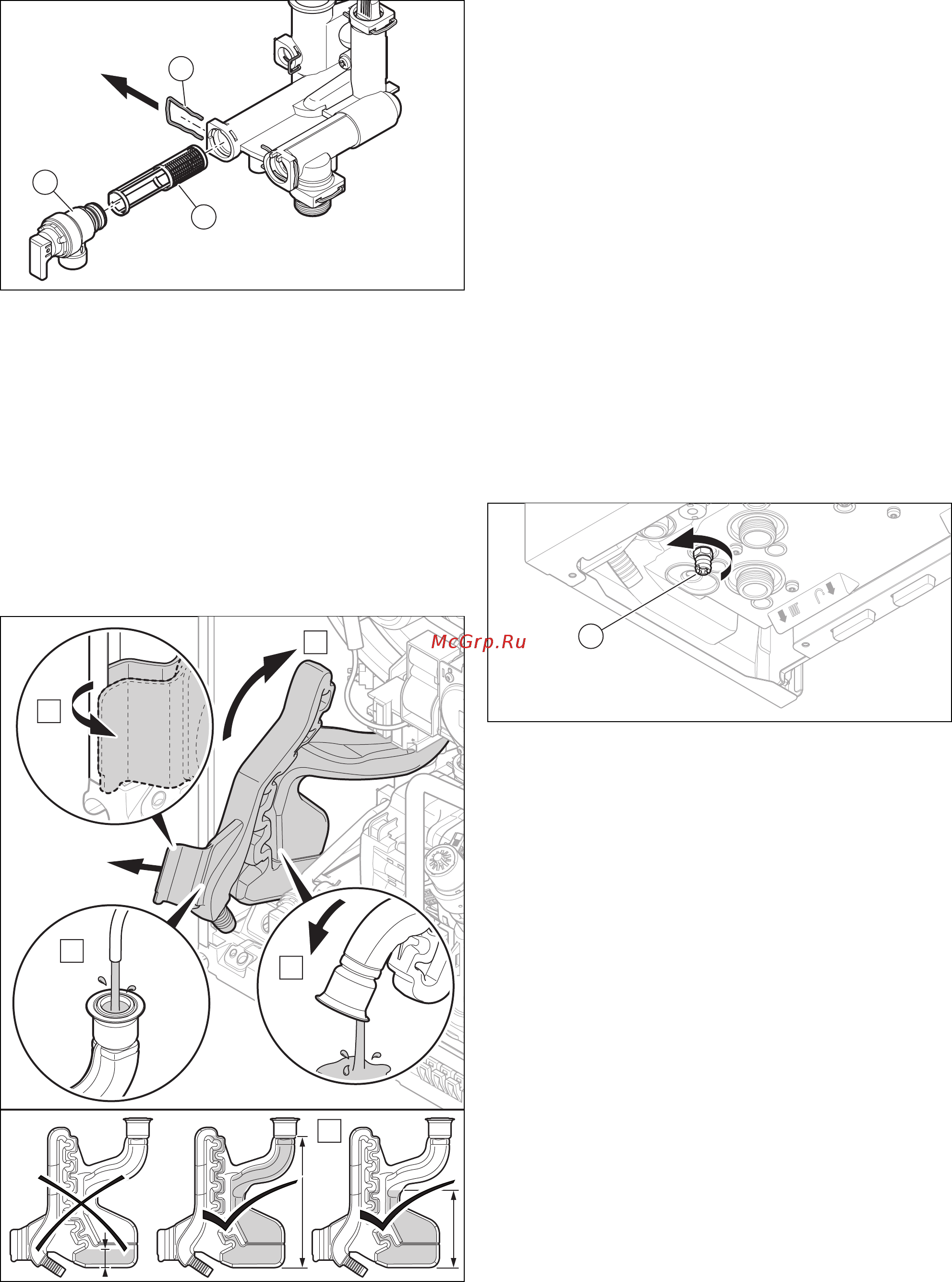

3. Извлеките скобу (1)..
4. Снимите предохранительный клапан (2)..
5. Извлеките фильтр системы отопления (3). из креп-
ления.
6. Промойте фильтр системы отопления под струей
воды против направления течения.
7. Если сетчатый фильтр поврежден или его больше
невозможно прочистить, замените сетчатый фильтр.
8. Используйте только новые уплотнения.
9. Установите фильтр системы отопления, предохра-
нительный клапан и скобу на место.
10.4.10 Очистка сифона конденсата
A
E
D
C
B
1. Отсоедините шланг для слива конденсата от нижней
части сифона.
2. Очистите сифон конденсата, как показано на ри-
сунке → (A). - (D)..
3. Проверьте наличие уплотнения в теплообменнике
системы отопления.
▽ Если уплотнение отсутствует или повреждено,
замените его.
4. Наполните сифон конденсата (E)..
5. Установите сифон конденсата на место.
6. Подсоедините шланг для слива конденсата.
10.4.11 Завершение работ по очистке и проверке
1. Отведите распределительные коробки вверх.
2. Смонтируйте переднюю облицовку. (→ страница 17)
3. Обеспечьте электропитание, если это еще не сде-
лано.
4. Откройте все сервисные краны и газовый кран, если
это еще не сделано.
5. Снова включите прибор, если это еще не сделано.
(→ страница 15)
6. Проверьте изделие на герметичность.
(→ страница 18)
10.5 Опорожнение изделия
1
1. Перекройте сервисные краны изделия.
2. Снимите переднюю облицовку. (→ страница 12)
3. Альтернатива 1:
▶ Подставьте подходящую емкость под кран опо-
рожнения (1)..
3.
Альтернатива 2:
▶ Подсоедините кран опорожнения (1). к канализа-
ции.
4. Отверните колпачок быстродействующего воздухо-
отводчика на внутреннем насосе.
5. Введите изделие в эксплуатацию.
6. Откройте кран опорожнения (1)..
7. Запустите тестовую программу P.08.
(→ страница 14)
◁ Изделие (отопительный контур) опорожняется.
8. После опорожнения изделия закройте кран опорож-
нения.
9. Закрутите колпачок быстродействующего воздухо-
отводчика.
10. Смонтируйте переднюю облицовку. (→ страница 17)
11. Временно выведите изделие из эксплуатации.
(→ страница 28)
