Ввод в эксплуатацию 7
0020289247_00 ecoTEC intro Руководство по установке и техническому обслуживанию 17
▶ Смонтируйте переднюю облицовку.
(→ страница 17)
▶ Введите изделие в эксплуатацию.
Результат 2:
Давление газа на входе/динамическое давление
газа за пределами допустимого диапазона
Осторожно!
Риск повреждения оборудова-
ния и сбоев в работе из-за не-
правильного давления газа на
входе/динамического давления газа!
Если давление газа на
входе/динамическое давление газа
выходит за пределы допустимого
диапазона, это может вызвать сбои в
работе и повреждение изделия.
▶ Не выполняйте на изделии никаких
настроек.
▶ Не вводите изделие в эксплуата-
цию.
▶ Если вам не удается устранить ошибку, обрати-
тесь в предприятие газоснабжения.
▶ Закройте газовый запорный кран.

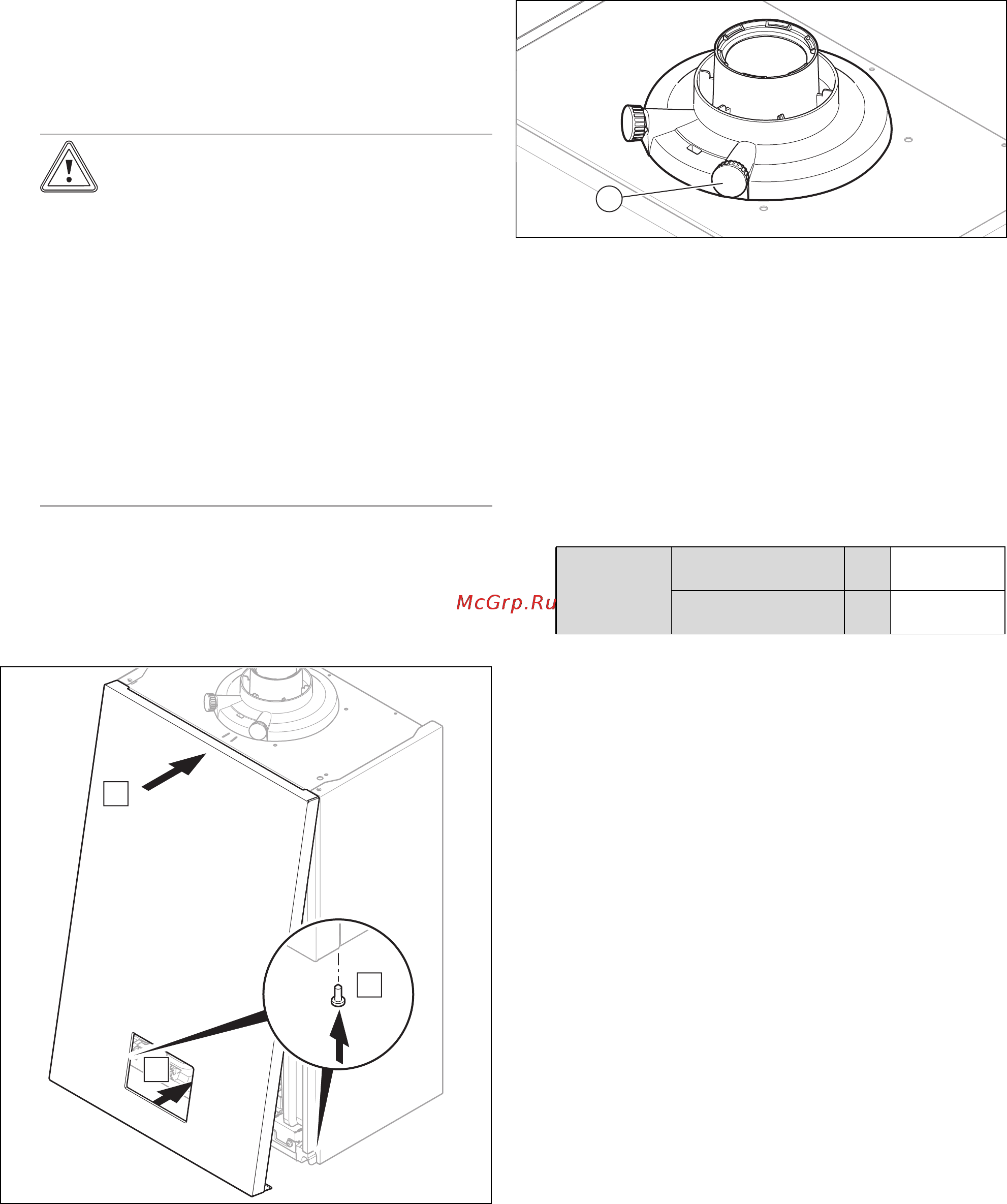

7.5.3 Монтаж передней облицовки
2x1
A
C
B
7.5.4 Проверка содержания CO₂
1
1. Откройте отверстие в штуцере для измерения отхо-
дящих газов (1)..
2. Расположите датчик газоанализатора CO₂ по центру
трубы дымохода.
3. Введите изделие в эксплуатацию с помощью тесто-
вой программы P.01. (→ страница 14)
4. Выждите не менее 5 минут до достижения рабочей
температуры изделия.
5. Измерьте содержание CO₂ на штуцере для измере-
ния отходящих газов и внесите измеренное значе-
ние в протокол.
Контроль значения CO₂
Рос-
сия
Установлен-
ная перед-
няя обли-
цовка
Природный газ H 9,2 ±1 %
Сжиженный газ P 10,6 ±0,5 %
Результат 1:
Если значение находится за пределами допусти-
мого диапазона:
▶ Повторно измерьте содержание CO₂ на штуцере
для измерения отходящих газов и внесите изме-
ренное значение в протокол.
▶ Если значение по-прежнему находится за пре-
делами допустимого диапазона, не вводите из-
делие в эксплуатацию и обратитесь в сервисную
службу.
Результат 2:
Если значение находится в пределах допустимого
диапазона:
▶ Продолжите процедуру ввода изделия в эксплуа-
тацию.
6. Снимите датчик газоанализатора СО₂ и закройте
отверстие на штуцере для измерения отходящих
газов.
