Установка 5
0020289247_00 ecoTEC intro Руководство по установке и техническому обслуживанию 13
3. При необходимости укоротите соединительные ка-
бели.
40 mm
≤
30 mm
≤
N
L
PE
4. Удалите оплетку гибких проводов, как показано на
рисунке. При этом не допускайте повреждения изо-
ляции отдельных жил.
5. Снимайте изоляцию внутренних жил ровно
настолько, чтобы обеспечить надежное соединение.
6. Во избежание короткого замыкания, вызванного не-
закрепленными проводами, наденьте на освобо-
жденные от изоляции концы жил кембрики.
7. Навинтите соответствующий штекер на присоедини-
тельный провод.
8. Убедитесь, что все жилы механически прочно встав-
лены в штекерные клеммы штекера. При необходи-
мости устраните несоответствие.
9. Вставьте штекер в соответствующее гнездо элек-
тронной платы.
Схема электрических соединений (→ страница 40)

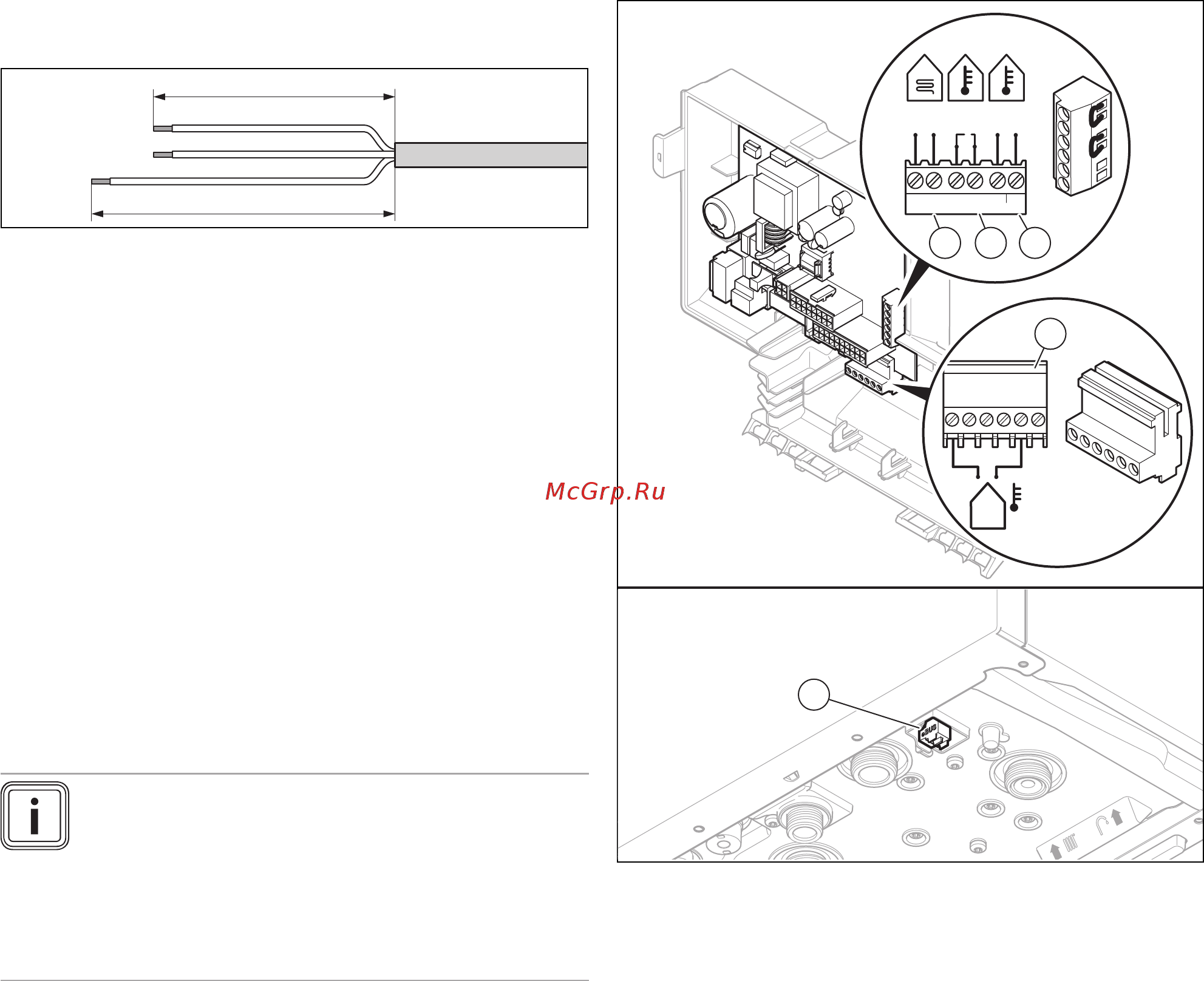

5.8.3 Подключение регулятора
Указание
При соединении с использованием комнатного
термостата
eBUS
после ввода в эксплуатацию
реализуйте подключение для установки темпе-
ратуры горячей воды и температуры в подаю-
щей линии системы отопления на требуемое
максимальное значение.
BUS
24V
–
+
24V=
RT BUS
Burner
off
X106
X41
1 2 3
4
5
1 Ограничительный тер-
мостат для напольного
отопления
2 Регулятор
24 V
(ON/OFF)
3 Регулятор или радио-
приемный блок
eBUS
4 Датчик температуры
наружного воздуха,
соединен кабелем
5 Регулятор или радио-
приемный блок
eBUS
1. Выполните электромонтаж. (→ страница 12)
2. Альтернатива 1 ‒ Подключение погодозави-
симого регулятора или комнатного термо-
стата через
eBUS
:
▶ Подключите регулятор к разъему
BUS
(3). или
(5)..
▶ Перемкните разъем
24 V
=
RT
, если такая пере-
мычка еще отсутствует.
2.
Альтернатива 2 ‒ Подключение низковольт-
ного регулятора (24 В):
▶ Удалите перемычку и подсоедините регулятор к
разъему
24 V
=
RT
(2)..
2.
Альтернатива 3 ‒ Подключение ограничи-
тельного термостата для напольного отопле-
ния:
▶ Удалите перемычку и подсоедините ограничи-
тельный термостат к разъему
Burner off
(1)..
3. Закройте распределительную коробку.
