5 Установка
10 Руководство по установке и техническому обслуживанию ecoTEC intro 0020289247_00
– Если объем встроенного расширительного бака
недостаточен, установите дополнительный рас-
ширительный бак как можно ближе к изделию
4. Выполните монтаж сливной воронки с сифоном для
отвода конденсата и сливной трубы предохрани-
тельного клапана. Проложите сливную линию макси-
мально коротким путем и под уклоном к сливной во-
ронке.
5. Используя подходящий изоляционный материал,
обеспечьте изоляцию свободнолежащих, подвер-
женных воздействиям окружающей среды труб с це-
лью их защиты от замерзания.
6. Перед установкой тщательно промойте все подаю-
щие линии.
7. Установите устройство для наполнения между во-
допроводом холодной воды и подающей линией си-
стемы отопления.
8. Постоянно подключите изделие к водопроводной
сети. Используйте для этого комплект соединитель-
ных шлангов.

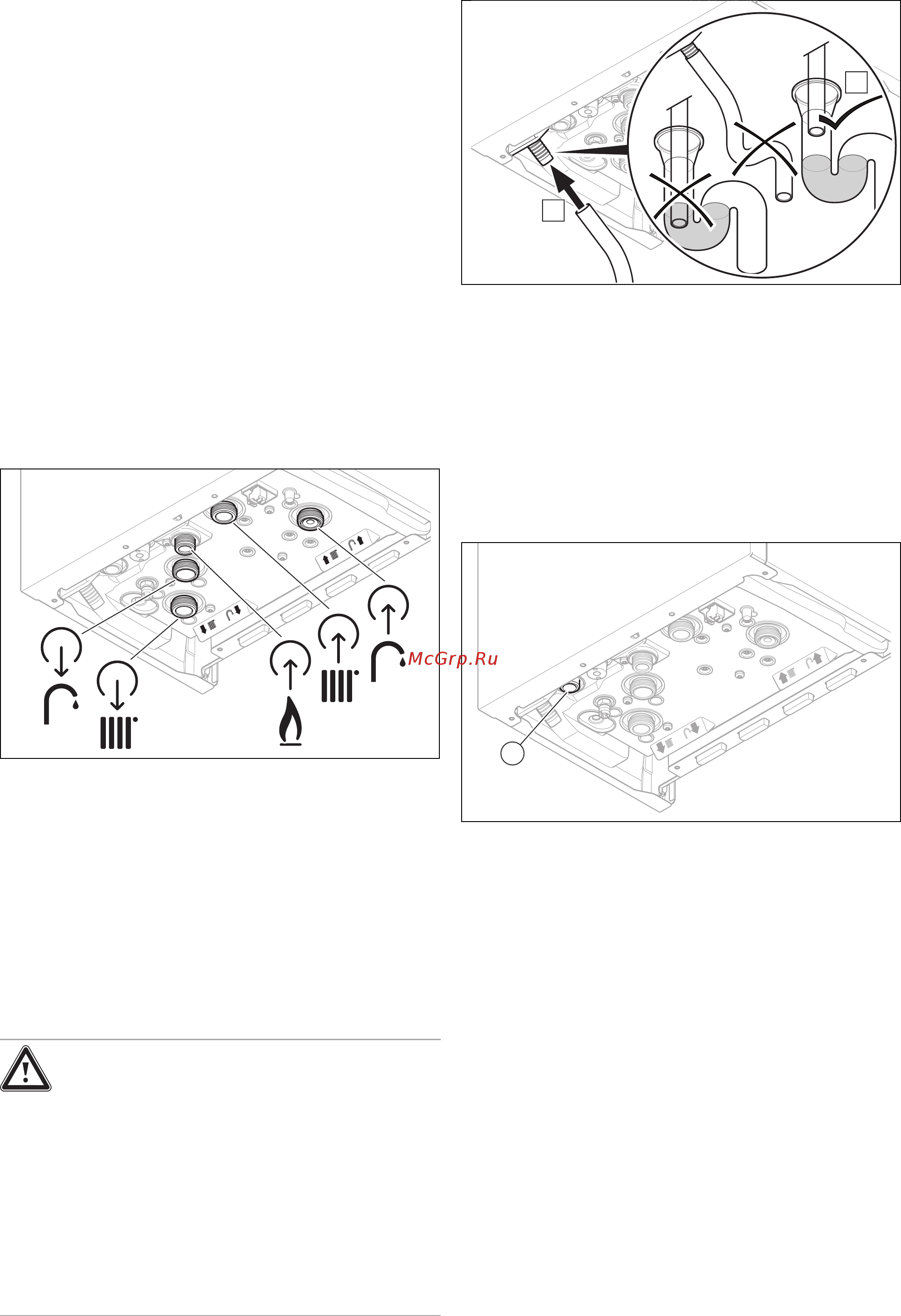

5.2 Подключение газа и воды
1. Выполните монтаж газопровода к подключению газа
без механических напряжений.
2. Перед вводом в эксплуатацию удалите воздух из
газопровода.
3. Надлежащим образом проверьте весь газопровод
на герметичность.
4. Выполните монтаж подающей/обратной линии си-
стемы приготовления воды в соответствии с суще-
ствующими нормами.
5.3 Подсоединение шланга для слива
конденсата
Опасность!
Опасность для жизни в случае утечки
отходящих газов!
Не соединяйте шланг для слива конден-
сата из сифона со сливным трубопрово-
дом слишком плотно, в противном случае
у внутреннего сифона конденсата может
начаться всасывание вхолостую, что вы-
зовет утечку отработанных газов.
▶ Шланг для слива конденсата должен
заканчиваться над сливной линией.
A
B
1. Соблюдайте приведённые здесь указания, а также
национальные и местные правила отвода конден-
сата.
2. Используйте для отвода конденсата только трубы из
кислотостойких материалов (например, пластика).
3. Если вы не можете обеспечить материалы, пригод-
ные для линий отвода конденсата, тогда установите
систему для нейтрализации конденсата.
5.4 Подключение сливной линии
предохранительного клапана
1
1. Убедитесь, что трубопровод видно.
2. Подключите предохранительный клапан (1). к подхо-
дящему сливному сифону.
– Устройство должно иметь такое исполнение,
чтобы было видно, как стекает вода.
3. Убедитесь, что конец трубы виден и что в слу-
чае выхода воды или пара люди не могут полу-
чить травмы, а электрические компоненты —
повреждения.
