2 Указания по документации
6 Руководство по установке и техническому обслуживанию ecoTEC intro 0020289247_00
2 Указания по документации
2.1 Хранение и соблюдение сопутствующей
документации
▶ Обязательно соблюдайте инструкции, содержащиеся
во всех руководствах по эксплуатации и монтажу,
прилагаемых к компонентам системы.
▶ Передайте настоящее руководство и всю совместно
действующую документацию стороне, эксплуатирую-
щей систему.
2.2 Действительность руководства
Изделие - артикульный номер
VUW 18/24 AS/1-1 (H-RU) ecoTEC intro 0010026102
VUW 24/28 AS/1-1 (H-RU) ecoTEC intro 0010026103
3 Описание изделия
Данное изделие – газовый настенный конденсационный
котёл.

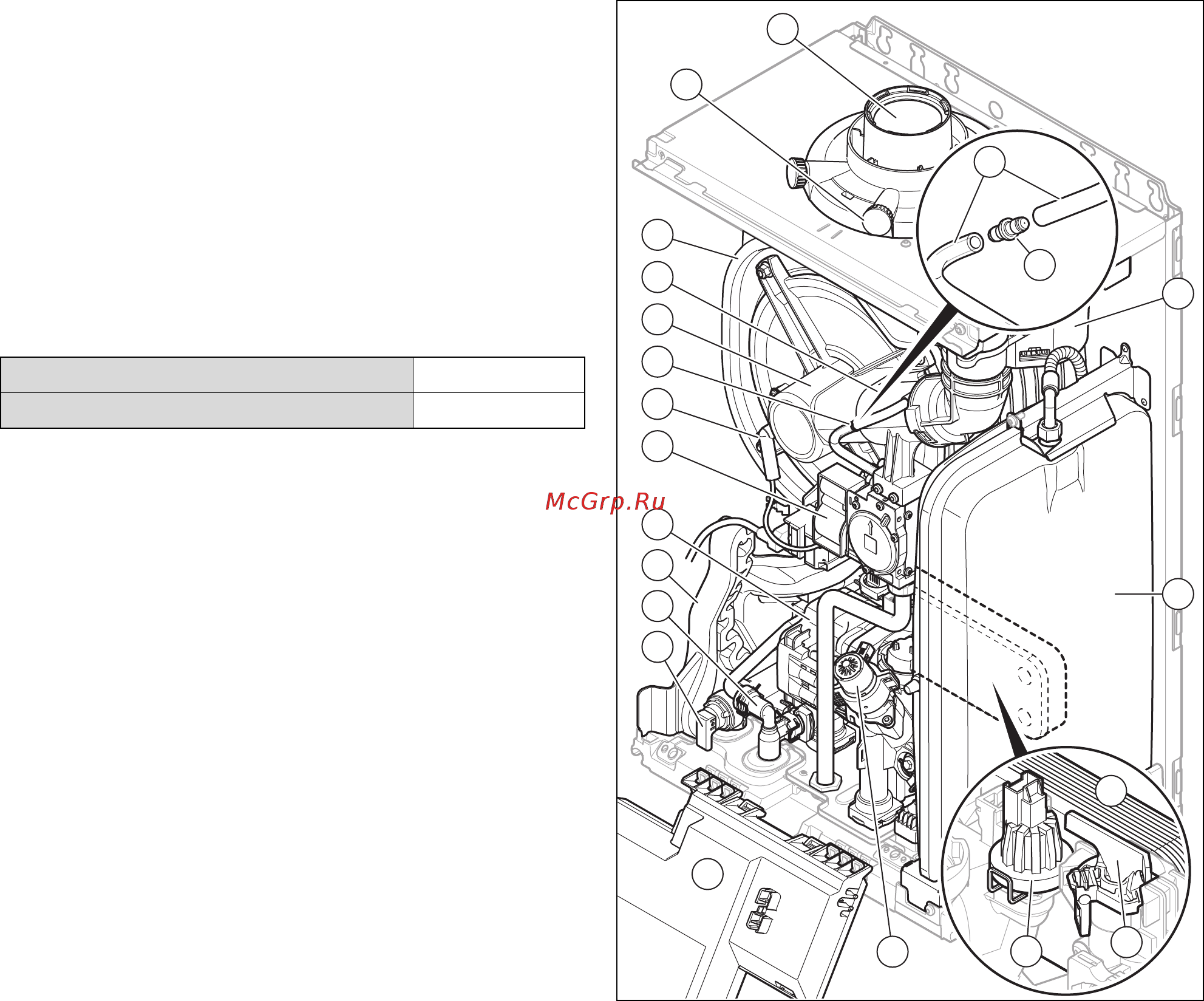

3.1 Конструкция изделия
3
2
1
4
5
6
7
8
9
10
11
15
16
19
17
18
20
13
12
14
8
1 Блок электроники
2 Предохранительный
клапан системы отоп-
ления
3 Обратный вентиль
4 Сифон конденсата
5 Насос
6 Газовая арматура
7 Электрод розжига и
контроля пламени
8 Дроссельная вставка
трубки эталонного
давления
9 Горелка
10 Устройство Вентури
11 Теплообменник
12 Штуцер для измерения
отходящих газов
13 Подключение
системы дымохо-
дов/воздуховодов
14 Трубка эталонного
давления газовой
арматуры
15 Вентилятор
16 Расширительный бак
17 Теплообменник горя-
чей воды
18 Датчик объемного
расхода горячей воды
19 Датчик давления
20 Приоритетный пере-
ключающий клапан
