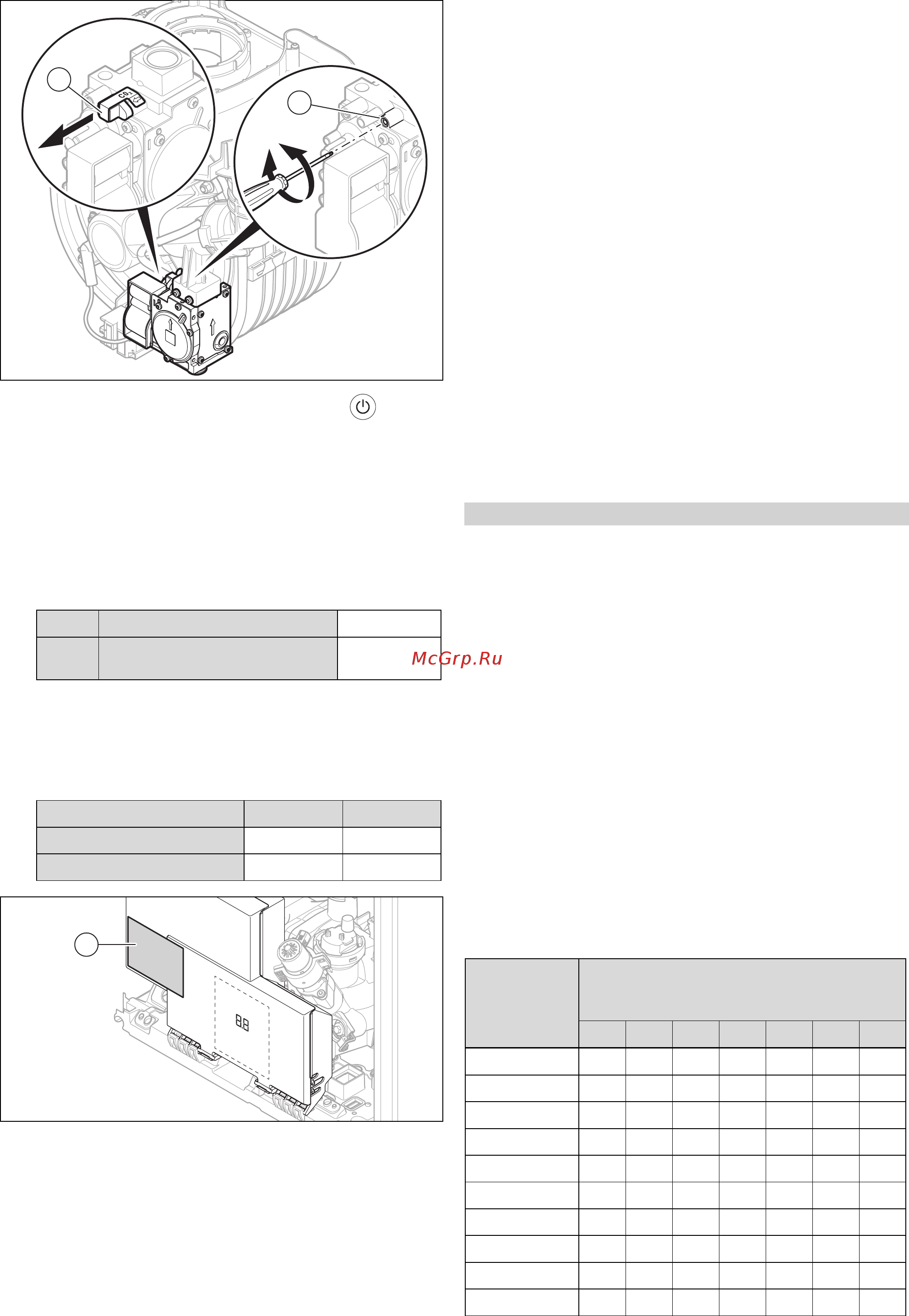

8 Адаптация к системе
18 Руководство по установке и техническому обслуживанию ecoTEC intro 0020289247_00
7.5.5 Переналадка на другой вид газа
2
1
1. Нажмите кнопку включения/выключения для
выключения изделия.
◁ На дисплее отображается oF, а затем гаснет.
2. Отсоедините изделие от электрической сети.
3. Выньте заглушку (1)..
4. Для переоснащения на другой вид газа поверните
винт (2). на указанное количество оборотов по часо-
вой стрелке (↻) или против часовой стрелки (↺).
Настройка газовой арматуры
H → P Поворот по часовой стрелке 3 оборота
P → H Поворот против часовой
стрелки
3 оборота
5. Проверьте содержание CO₂ и при необходимости
отрегулируйте. (→ страница 20)
6. Задайте код диагностики d.85 для настройки изде-
лия на минимальную мощность. (→ страница 14)
Настройка кода диагностики d.85
H → P P → H
VUW 18/24 AS/1-1 9 кВт 6 кВт
VUW 24/28 AS/1-1 8 кВт 7 кВт
1
7. Отметьте используемый вид газа на наклейке с дан-
ными для переналадки на другой вид газа.
8. Наклейте наклейку с данными для переналадки на
другой вид газа (1). на распределительную коробку.
7.6 Проверка режима отопления
1. Убедитесь в наличии запроса теплоты.
2. Активируйте отображение кода состояния.
(→ страница 14)
◁ Если изделие работает нормально, на дисплее
отображается S.04.
▽ Если функция наполнения сифона конденсата
активирована, на дисплее отображается в пер-
вую очередь S.58.
7.7 Проверка системы приготовления горячей
воды
1. Полностью откройте кран горячей воды.
2. Активируйте отображение кода состояния.
(→ страница 14)
◁ Если изделие работает нормально, на дисплее
отображается S.14.
7.8 Проверка герметичности
▶ Проверьте газопровод, отопительный контур и контур
горячей воды на герметичность.
▶ Проверьте безупречность установки системы дымо-
ходов/воздуховодов.
Условие: Эксплуатация с забором воздуха не из помещения
▶ Проверьте, плотно ли закрыта турбокамера.
8 Адаптация к системе
8.1 Адаптация настроек для отопления
8.1.1 Время блокировки горелки
После каждого отключения горелки происходит актива-
ция электронной блокировки повторного включения на
определенное время, чтобы предотвратить частое вклю-
чение и выключение горелки и связанные с этим потери
энергии. Время блокировки горелки активно только для
режима отопления. Включение режима приготовления
горячей воды в течение времени блокировки горелки ни-
какого влияния не оказывает.
Через код диагностики d.02 можно настроить максималь-
ное время блокировки горелки (заводская настройка: 20
минут).
T
подающ.
(расч.)
℃
Настроенное максимальное время блоки-
ровки горелки
мин
1 5 10 15 20 25 30
30 2,0 4,0 8,5 12,5 16,5 20,5 25,0
35 2,0 4,0 7,5 11,0 15,0 18,5 22,0
40 2,0 3,5 6,5 10,0 13,0 16,5 19,5
45 2,0 3,0 6,0 8,5 11,5 14,0 17,0
50 2,0 3,0 5,0 7,5 9,5 12,0 14,0
55 2,0 2,5 4,5 6,0 8,0 10,0 11,5
60 2,0 2,0 3,5 5,0 6,0 7,5 9,0
65 2,0 1,5 2,5 3,5 4,5 5,5 6,5
70 2,0 1,5 2,0 2,5 2,5 3,0 3,5
75 2,0 1,0 1,0 1,0 1,0 1,0 1,0
