Приложение
40 Руководство по установке и техническому обслуживанию ecoTEC intro 0020289247_00

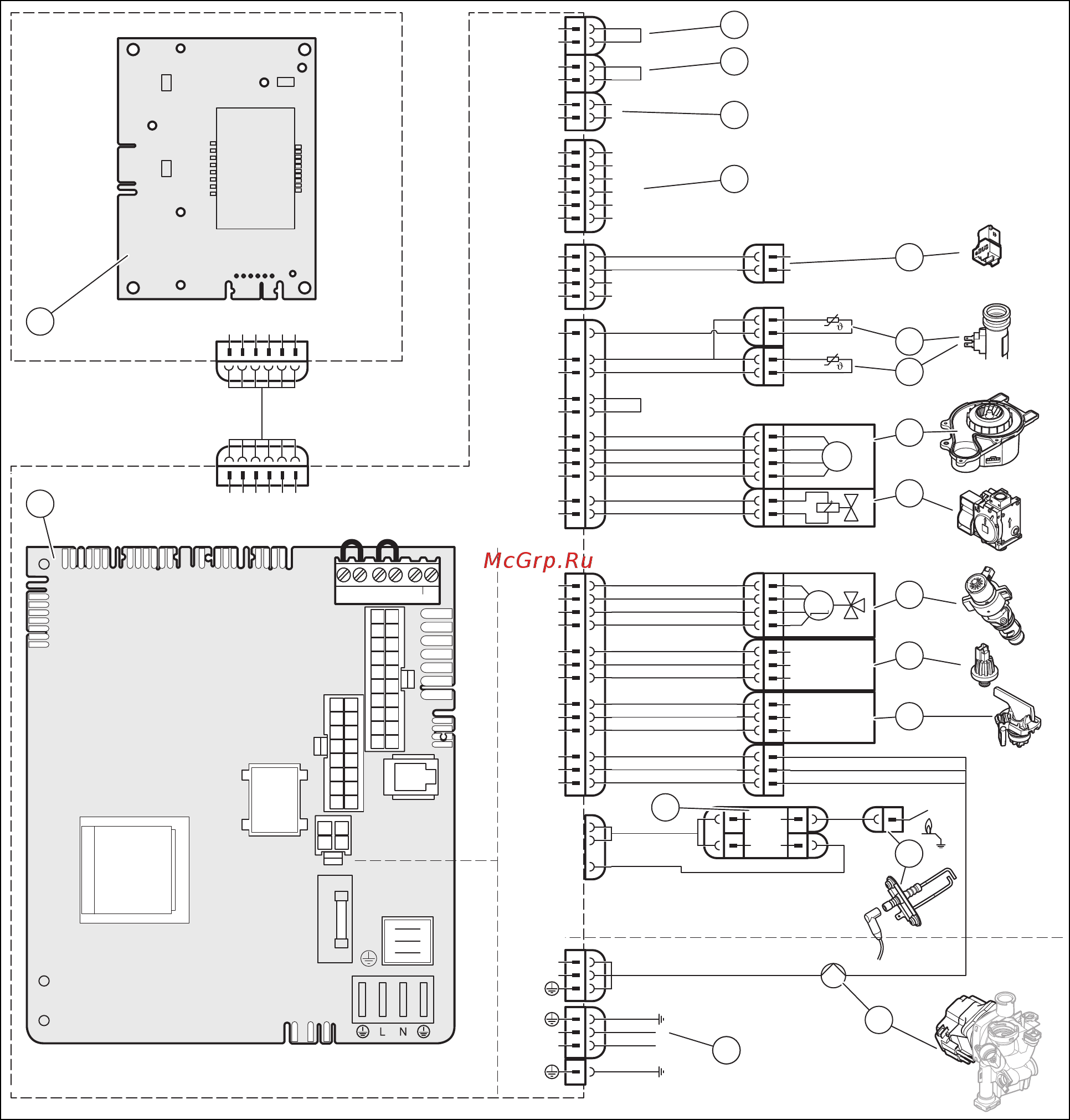

E Схема электрических соединений
X2
X14
L
N
19
10
20
2
6
3
11
13
14
18
7
17
8
X51
X51
X20
16
1
9
3
15
4
5
10
11
6
13
X51
X20
X40 X51
X30
X2
X21
X41
X22
X14
L
N
–
+
24V=
RT BUS
Burner
off
X1
FUS
X106
X32
X90
X12
X35
X1
L
N
eBUS
RT 24V
Burner off
FB
AF
RF
DCF
0
0
X106
18
17
8
7
10
4
X41
1
3
4
1
3
3
1
2
M
1
3
4
6
1
2
3
M
5
4
2
1
2
1
2
1
N
L
24V
230V~
24V
230V~
2
12
13
14
16
1
8
9
10
11
15
1718
17
3
4
5
6
X32
eBUS
1
3
2
4
7
1 Главная электронная плата
2 Электронная плата элемента управления
3 Ограничительный термостат с контактом для
напольного отопления
Burner off
(опция)
4 Комнатный термостат
RT 24 V
(опция)
5 Подключение шины для регулятора/комнатного
термостата
(опция)
6 Датчик температуры наружного воздуха, датчик
температуры в подающей линии (внешний), DCF-
приемник
(опция)
7 Внешний штекер
eBUS
8 Датчик температуры в подающей линии системы
отопления
9 Датчик температуры в обратной линии системы
отопления
10 Вентилятор
11 Газовая арматура
12 Приоритетный переключающий клапан
13 Датчик давления воды
14 Водяной узел
15 Трансформатор розжига
16 Электрод розжига
17 Насос
18 Магистральная линия питания
