7.3 Удаление воздуха из системы отопления
1. Запустите тестовую программу P.00.
(→ страница 14)
Программы проверок (→ страница 39)
На дисплее отображается on.
2. Следите за тем, чтобы давление наполнения си-
стемы отопления не упало ниже минимального дав-
ления наполнения.
0,05 МПа (≥ 0,50 бар).
3. Проверьте давление наполнения системы отоп-
ления, оно должно быть как минимум на 0,02 МПа
(0,2 бар) выше противодавления мембранного рас-
ширительного бака (MAG) (P
системы
P
MAG
+ 0,02 МПа
(0,2 бар)).
Результат:
Давление наполнения системы отопления слишком
низкое
Еще раз наполните систему отопления.
4. Если после завершения тестовой программы P.00 в
системе отопления находится еще слишком много
воздуха, запустите тестовую программу снова.
7.4 Наполнение системы горячего
водоснабжения и удаление из нее воздуха
1. Откройте запорный вентиль холодной воды на изде-
лии.
2. Для наполнения контура горячей воды откройте
всю водоразборную арматуру горячей воды и по-
дождите, пока вода начнет поступать в контур.
7.5 Контроль и настройка газового тракта
7.5.1 Проверка заводской настройки газового
тракта
Проверьте данные о виде газа на маркировочной таб-
личке и сравните их с имеющимся на месте монтажа
видом газа.
Результат 1:
Исполнение прибора не соответствует местному типу
газа.
Не вводите изделие в эксплуатацию.
Обратитесь в сервисную службу.
Результат 2:
Исполнение прибора соответствует местному типу
газа.
Проверьте давление газа на входе/динамическое
давление газа. (→ страница 16)
Проверьте содержание CO₂. (→ страница 17)
7.5.2 Проверка давления газа на
входе/динамического давления газа
1. Временно выведите изделие из эксплуатации.
(→ страница 28)
2. Откиньте блок электроники вниз.
2
1

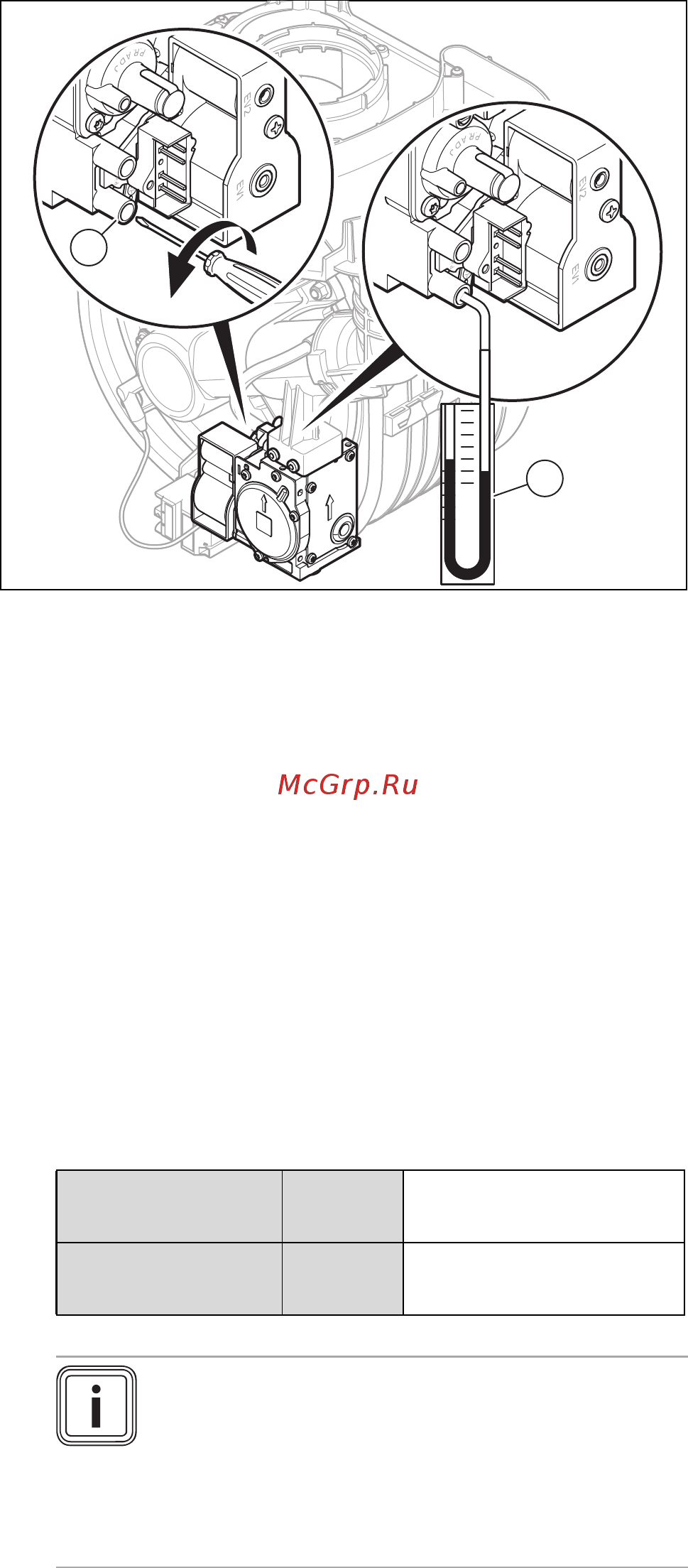

3. Поверните винт в точке измерения давления газа
(1). против часовой стрелки.
Против часовой стрелки (↺): 2 оборота
4. Подключите манометр (2). к измерительному шту-
церу (1)..
Материалы для работы: U-образный манометр
Материалы для работы: Цифровой манометр
5. Отведите распределительные коробки вверх.
6. Откройте газовый запорный кран.
7. Введите изделие в эксплуатацию с помощью тесто-
вой программы P.01. (→ страница 14)
8. Измерьте давление газа на входе/динамическое
давление газа относительно атмосферного давле-
ния.
Допустимое динамическое давление на входе
в аппарат
Рос-
сия
Природный газ H 1,3 2,5 кПа
(13,0 25,0 мбар).
Сжиженный газ P 2,5 3,5 кПа
(25,0 35,0 мбар).
Указание
Динамическое давление на входе в аппа-
рат измеряется на газовой арматуре, по-
этому минимально допустимое значение
0,1 кПa (1 мбар) может находиться ниже
минимального, указанного в таблице.
Результат 1:
Давление газа на входе/динамическое давление
газа в допустимом диапазоне
Временно выведите изделие из эксплуатации.
(→ страница 28)
Откиньте блок электроники вниз.
Снимите манометр.
Затяните винт ниппеля для проведения измере-
ний.
Откройте газовый запорный кран.
Проверьте измерительный штуцер на газовую
герметичность.
Отведите распределительные коробки вверх.
