Осмотр и техобслуживание 10
0020289247_00 ecoTEC intro Руководство по установке и техническому обслуживанию 23
x4
3
5
4
2
1
6

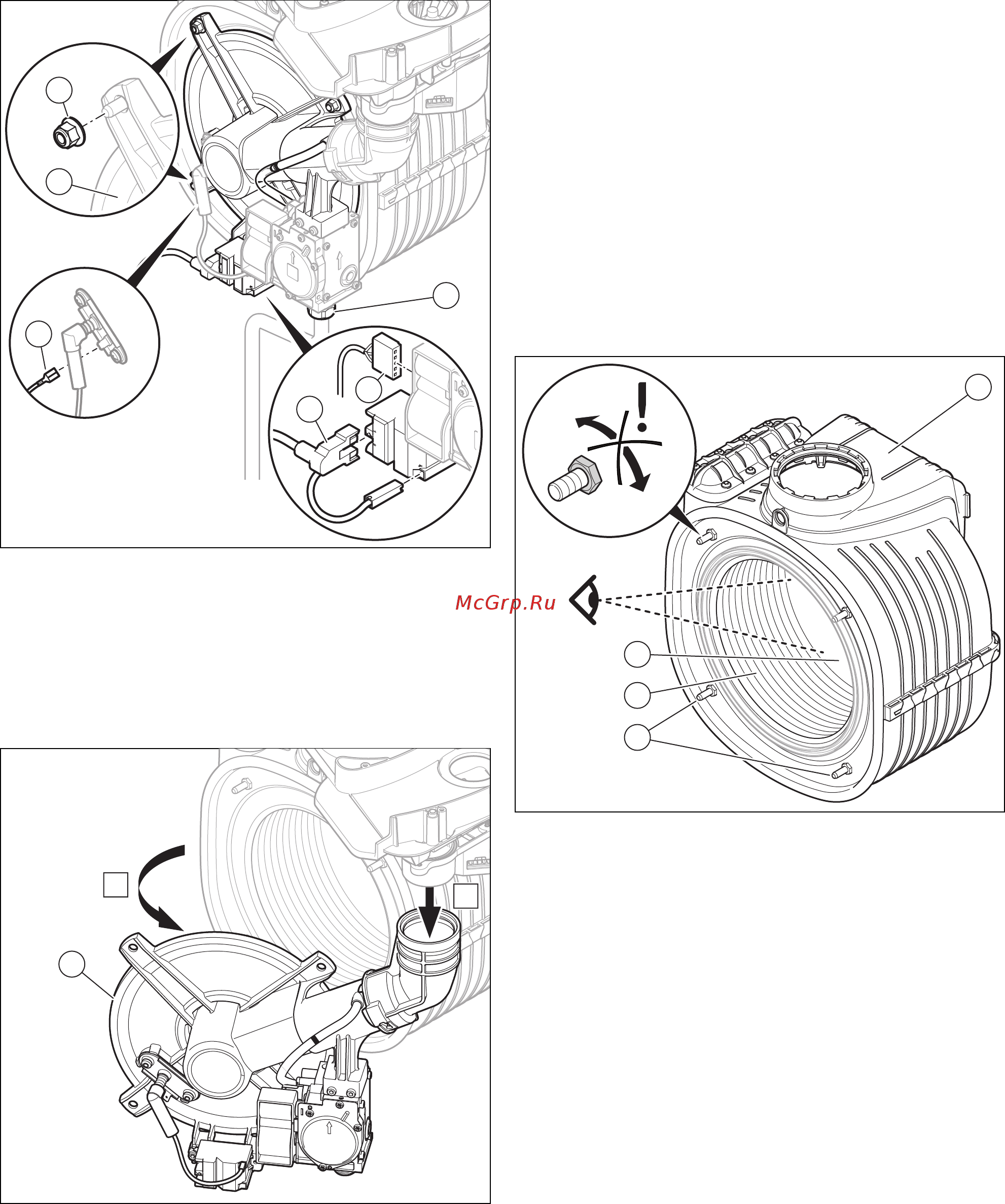

2. Отсоедините штекер (5). на газовой арматуре.
3. Отсоедините штекер (4). от воспламеняющего
устройства.
4. Отсоедините заземляющий кабель (3). от электрода
розжига.
5. Отверните накидную гайку (6). на газовой арматуре.
6. Отверните четыре гайки (1). на фланце горелки (2)..
A
1
B
7. Отсоедините компактный термомодуль (1). в сборе
от теплообменника.
8. Проверьте горелку и изолирующий коврик горелки
на отсутствие повреждений. (→ страница 24)
9. Проверьте теплообменник на отсутствие поврежде-
ний.
Результат:
Теплообменник имеет повреждения
▶ Замените теплообменник (→ Руководство по за-
пасным частям, теплообменник).
10. Проверьте теплообменник на отсутствие загрязне-
ний.
Результат:
Теплообменник загрязнен
▶ Очистите теплообменник. (→ страница 23)
11. Проверьте изолирующий коврик теплообменника на
отсутствие повреждений.
Результат:
Изолирующий коврик имеет повреждения
▶ Замените изолирующий коврик (→ Руководство
по запасным частям, изолирующий коврик теп-
лообменника).
10.4.3 Очистка теплообменника
1
2
3
4
1. Очистите змеевик (2). теплообменника (4). водой
или при необходимости раствором уксусной кислоты
(не более 5%).
– Время воздействия чистящего средства: 20 мин
2. Удалите отставшие загрязнения с помощью пласт-
массовой щетки или достаточно сильной струи воды
(например, с помощью бутылки с распылителем
и восходящей трубкой). Не допускайте попадания
брызг воды на другие компоненты. Не направляйте
водяную струю непосредственно на изолирующий
коврик (3). на обратной стороне теплообменника.
◁ Вода вытекает из теплообменника через конден-
сатный сифон.
3. Проверьте изолирующий коврик (3). на фланце го-
релки на отсутствие повреждений.
Результат:
Изолирующий коврик имеет повреждения
▶ Замените изолирующий коврик (→ Руководство
по запасным частям, изолирующий коврик тепло-
обменника).
