Осмотр и техобслуживание 10
0020289247_00 ecoTEC intro Руководство по установке и техническому обслуживанию 25

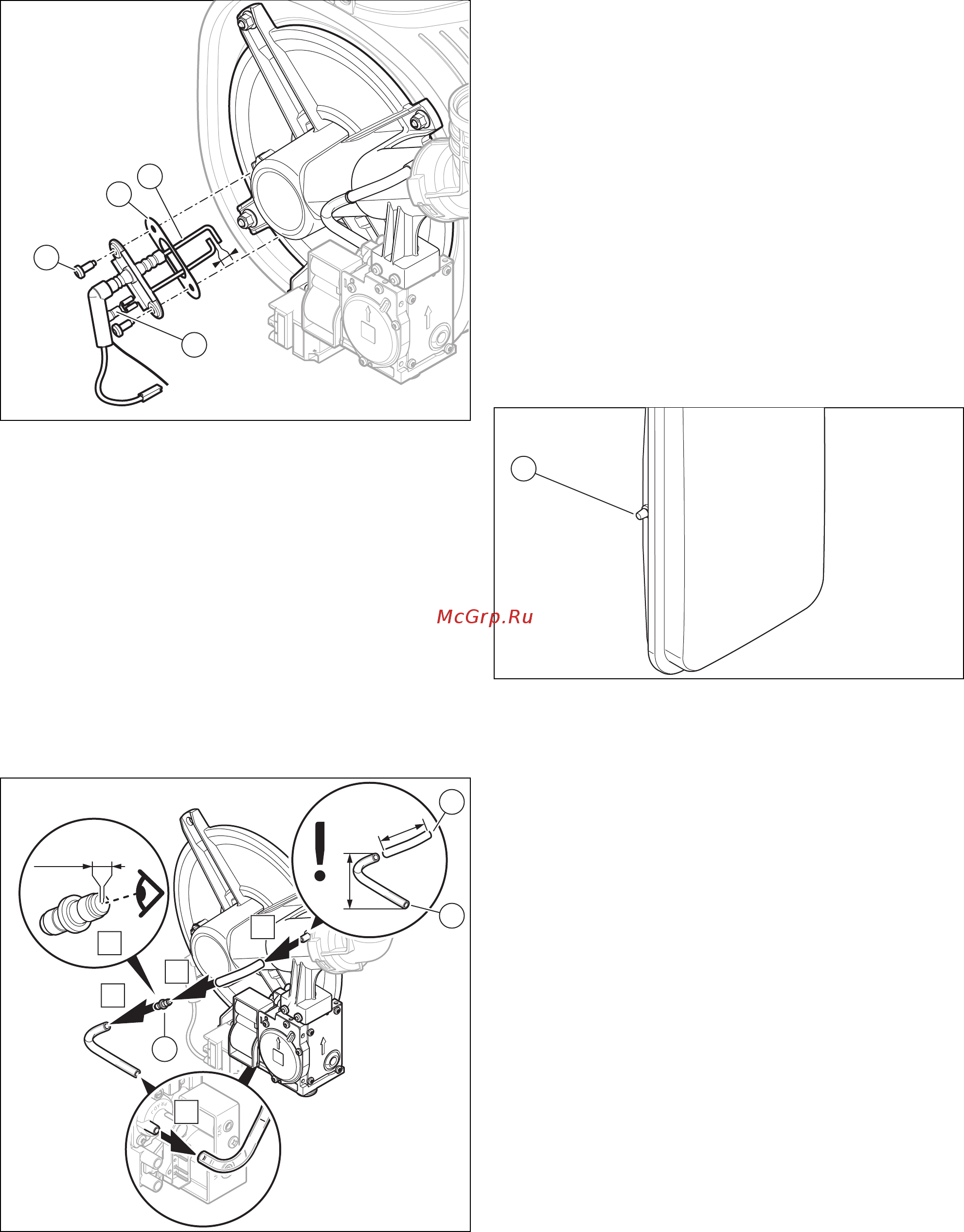

10.4.6 Проверка электрода розжига
1
2
3
4
1. Отсоедините заземляющий кабель (1)..
2. Выверните крепёжные винты (2)..
3. Осторожно извлеките электрод (4). из камеры сгора-
ния.
4. Убедитесь, что концы электродов не повреждены.
5. Очистите и проверьте зазор между электродами.
– Расстояние между электродами розжига:
4,5 ± 0,5 мм
6. Замените уплотнение (3)..
7. Установите электрод. При этом действия выпол-
няйте в обратной последовательности.
10.4.7 Проверка и очистка дроссельной вставки
трубки эталонного давления
Ø 0.23
D
65
150
A
B
C
E
1
2
3
1. Снимите дроссельную вставку трубки эталонного
давления (1)., как показано на рисунке → (A). – (D)..
2. Убедитесь, что отверстие дроссельной вставки
трубки эталонного давления (1). не засорено (E)..
Результат:
Отверстие дроссельной вставки трубки эталонного
давления засорено
▶ Очистите отверстие путем продувки сжатым воз-
духом.
3. Убедитесь, что трубки эталонного давления (2). и
(3). не засорены.
Результат:
Трубки эталонного давления засорены
▶ Очистите трубки эталонного давления путем
продувки сжатым воздухом.
4. Соберите узел в обратной последовательности.
При этом следите за тем, чтобы трубки эталонного
давления не были перепутаны местами.
– Соблюдайте указания на рисунках.
10.4.8 Проверка давления в расширительном баке
1. Опорожните изделие. (→ страница 26)
1
2. Проверьте давление на входе расширительного
бака в зоне его вентиля (1)..
– Материалы для работы: U-образный манометр
– Материалы для работы: Цифровой манометр
Результат 1:
≥ 0,075 МПа (≥ 0,750 бар).
Давление на входе — в допустимом диапазоне.
Результат 2:
< 0,075 МПа (< 0,750 бар).
▶ Наполните расширительный бак в соответствии
со статической высотой системы отопления в
идеале азотом либо воздухом. Следите за тем,
чтобы во время наполнения вентиль опорожне-
ния был открыт.
3. Если из вентиля расширительного бака вытекает
вода, то расширительный бак необходимо заменить.
4. Наполните систему отопления. (→ страница 15)
5. Удалите воздух из системы отопления.
(→ страница 16)
10.4.9 Очистка фильтра системы отопления
1. Опорожните изделие со стороны системы отопле-
ния.
2. Отведите распределительную коробку вперед.
