Руководство пользователя DS-42-WG/42-IWG
6 www.symanitron.ru

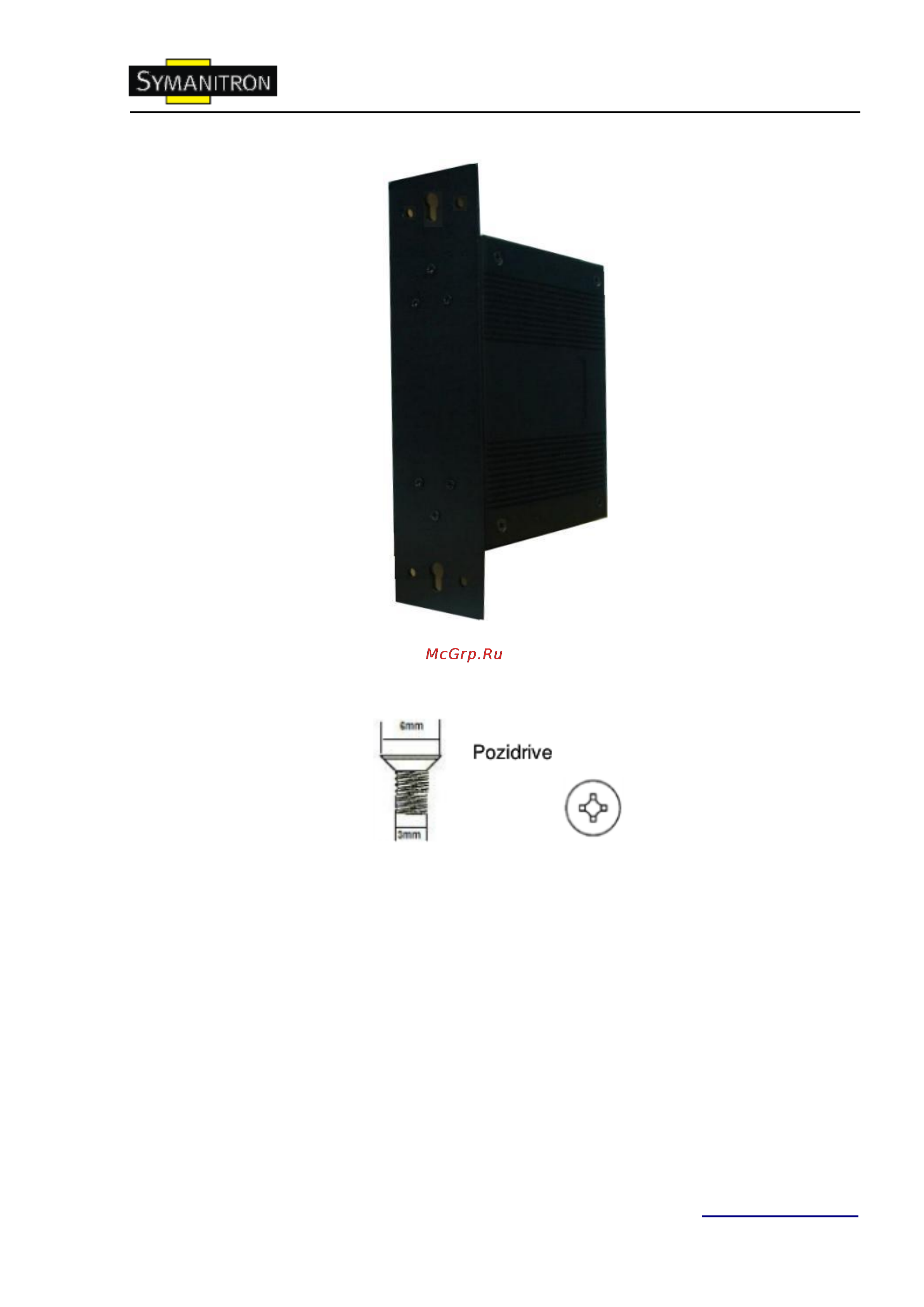

Спецификация шурупов показана на рисунках ниже. Чтобы защитить DS-42-WG/42-
IWG от любых повреждений, размер шурупов должен быть не больше размеров,
использующихся на серверах устройств.
Шаг 3: Прикрепите собранный DS-42-WG/42-IWG к стене.
