Korg TRITON STUDIO 88 — основы аудиокоммутации: подключение и настройка оборудования [10/100]

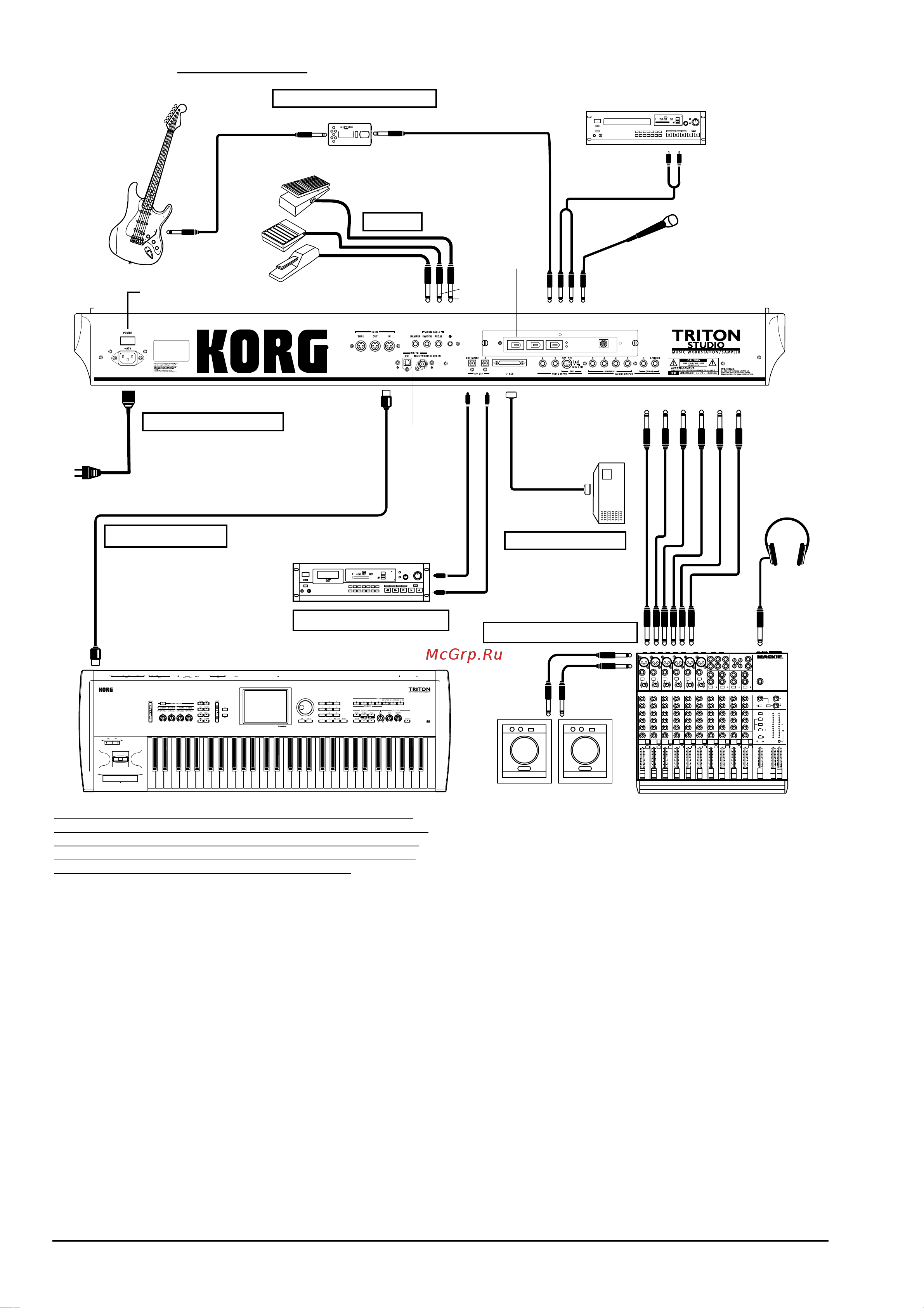

Коммутация CD плейер аналоговый магнитофон и т д I Аналоговая коммутация лппо п ГЩГ ЕИЕ Эффект процессор и т д AUDIO OUTPUT AUX OUT и т д I Педали Опция EXB mLAN Выключатель питания DAMPER KORG ASSIGNABLE SWITCH PEDAL о r ir ir ig S gribáis 0 ШЛ60 0 Ë MIDI OUT g Сетевая коммутация AUDIO INPUT 1 2 scsi S P DIF OUT MAIN AUDIO OUTPUT INDIVIDUAL MAIN Я L MONO Опция EXB DI Сетевой шнур MIDI кабель ион MIDI коммутация I SCSI ком мутация DIGITAL IN DAT и т д gal о о DIGITAL OUT Цифровая коммутация Микшер Выходная коммутация Входа Наушники Д MIDI IN Выход TRITON nass маояссмнга Активные мониторы и т д оо Всю коммутацию необходимо проводить при выключен ном питании Будьте предельно осторожны Невниматель ное отношение к процессу коммутации может привести к выходул13_строя_динамиковзвукоусиливающей системы или к поломке дорогостоящего оборудования Коммутация кабеля питания Вставьте кабель питания в соответствующее гнездо инстру мента а затем другой его конец в розетку сети питания Коммутация с аудиооборудованием При использовании звукоусиливающей системы отдельное внимание необходимо уделить регулировке уровня выходного сигнала Слишком большая громкость может привести к выхо ду из строя динамиков g Наушники Для использования наушников скоммутируйте их с соответст вующим гнездом расположенным на лицевой панели TRITON STUDIO Сигнал в них аналогичен сигналу на выходах MAIN L MONO и R Коммутация входов аудиооборудования При необходимости сэмплирования или использовании эффек тов TRITON STUDIO для обработки сигнала внешних аудиоис точников с последующим снятием сигнала с выходных разъе мов инструмента скоммутируйте внешний источник аудиосиг нала со входами AUDIO INPUT 1 и 2 рабочей станции сэмплера Коммутация цифрового оборудования Для стереофонического звучания необходимо коммутировать оба аудиовыхода инструмента MAIN L MONO и R для моно фонического только гнездо MAIN L MONO Выход Скоммутируйте гнездо S P DIF OUT MAIN с DAT магнитофоном или устройством записи на минидиск которые имеют входное гнездо S P DIF IN На выход S P DIF OUT MAIN пода ется стерео сигнал выходов AUDIO OUTPUT MAIN L MONO и R с частотой дискретизации 48 кГц Если необходимо использовать дополнительные аудиовыходы AUDIO OUTPUT INDIVIDUAL 1 2 3 4 скоммутируйте их со вхо дами микшера а его выход со входом системы звукоусиления Скоммутируйте гнездо S P DIF IN с DAT магнитофоном или другим устройством которое имеет выход S P DIF OUT При сэмплировании и одновременной работе секвенсера для прослушивания сэмплируемого сигнала направьте его на выхо ды INDIVIDUAL 1 и 2 подключите их к микшеру и прослуши вайте общий сигнал на выходе микшера При установке опции EXB mLAN возможны прием передача ци фровых сигналов через разъем mLAN При установке опции EXB DI цифровые сигналы могут передаваться через разъем DIGITAL OUT Скоммутируйте аудиовыходы AUDIO OUTPUT MAIN L MONO и R с входами системы звукоусиления 10 Вход Korg Triton Studio Основное руководство пользователя
