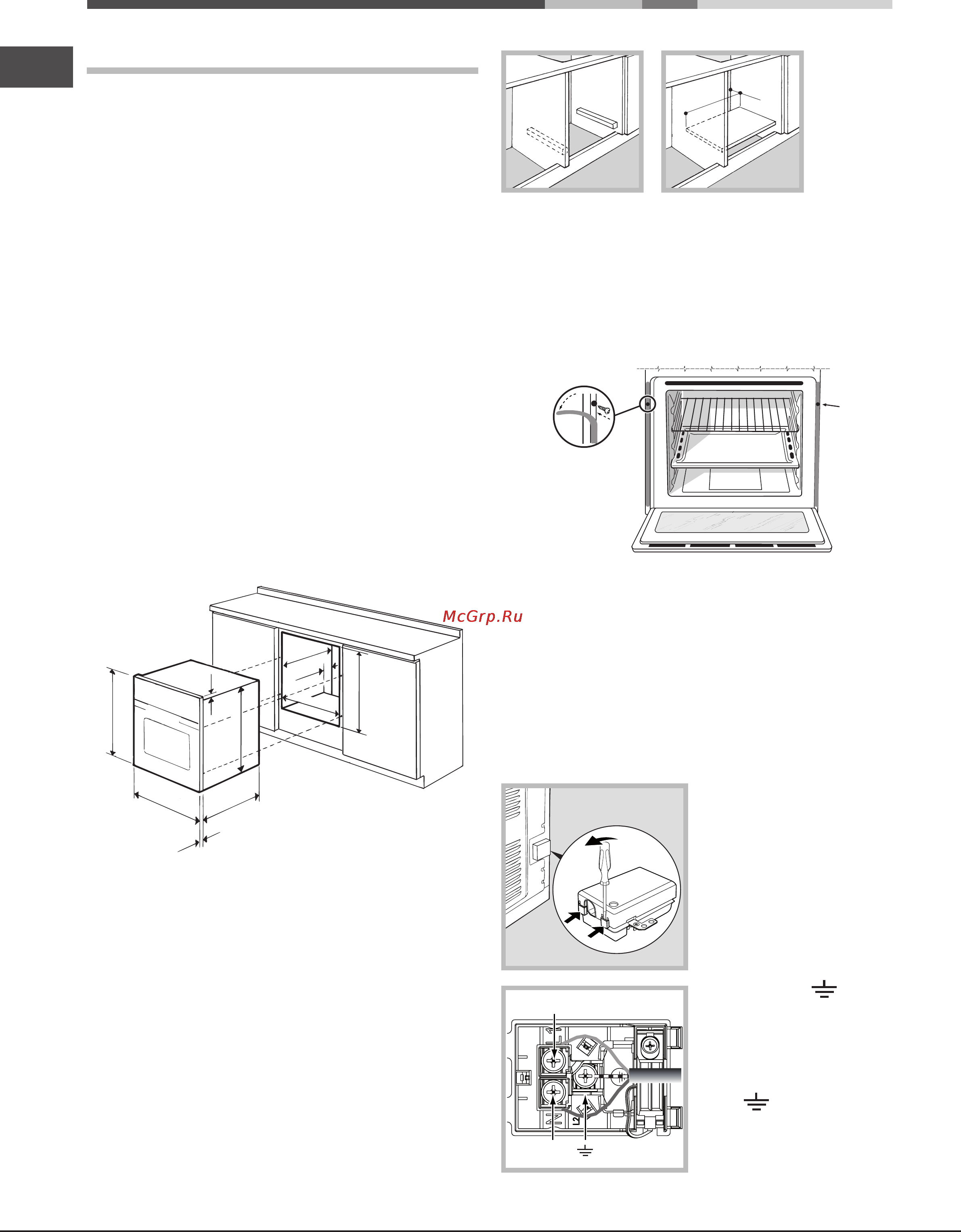

Installation
! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig
auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen
Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs
oder einer Übergabe an einen anderen Benutzer das Gerät
stets begleitet, damit auch der Nachbesitzer die Möglichkeit
hat, darin nachschlagen zu können.
! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie
liefern wichtige Informationen hinsichtlich der Installation,
dem Gebrauch und der Sicherheit.
Einbau
Um eine einwandfreie Betriebsweise des Gerätes zu
gewährleisten, muss der Umbauschrank folgende
Eigenschaften aufweisen:
• Die an den Backofen angrenzenden Schrankwände
müssen aus hitzebeständigem Material gefertigt sein.
• Bei Möbeln aus Furnierholz muss der verwendete Leim
eine Hitzebeständigkeit von 100 °C aufweisen.
• Für den Einbau des Backofens in einen Unterschrank
(siehe Abbildung) oder in einen Hochschrank, muss
das entsprechende Möbel über folgende Abmessungen
verfügen:
590 mm.
595 mm.
22,5 mm.*
20,5 mm.
550 mm.
570 mm.
20 mm.
575-585 mm.
45 mm.
560 mm.
550 mm.
min.
* Nur für Edelstahl-Modelle
! Nach erfolgtem Einbau des Gerätes muss die Möglichkeit
einer Berührung mit Strom führenden Teilen ausgeschlossen
sein.
Die auf dem Typenschild enthaltenen Verbrauchsangaben
wurden bei dieser Art der Installation ermittelt.
Belüftung
Zur Gewährleistung einer einwandfreien Belüftung die
Rückwand des Schrankumbaus entfernen. Der Backofen
sollte möglichst so installiert werden, dass er auf zwei
Holzleisten oder aber auf einer durchgehenden Fläche
auiegt, die über einen Ausschnitt von mindestens 45 x
560 mm verfügt (siehe Abbildungen).
560 mm.
45 mm.
Zentrieren und Befestigen
Zur Befestigung des Geräts an den Umbauschrank:
• Die Backofentür öffnen;
• die seitlichen Dichtungen im oberen Bereich abziehen,
bis die beiden Befestigungslöcher zu sehen sind;
• den Ofen am Umbauschrank mit den 2 Holzschrauben
befestigen;
• die 2 Dichtungen wieder anbringen.
! Alle zum Schutz dienenden Teile müssen so befestigt
werden, dass ein Entfernen derselben ohne Zuhilfenahme
eines Werkzeugs nicht möglich ist.
Elektroanschluss
Die mit einem Dreileiterkabel ausgerüsteten Backöfen
sind für den Betrieb mit Wechselstrom bei der auf dem
Typenschild (befindlich auf dem Gerät) angegebenen
Spannung und Frequenz ausgelegt (siehe unten).
Anschluss des Netzkabels
1. Das Klemmengehäuse
öffnen, indem die seitlichen
Zungen des Deckels mithilfe
eines Schraubenziehers
angehoben werden. Deckel
abziehen (siehe Abbildung).
2. Installation des Netzkabels:
Schrauben Sie die Schraube
der Kabelklemme sowie
die drei Schrauben der
Kontakte L-N- heraus.
Befestigen Sie die Drähte
dann unter Beachtung der
entsprechenden Farben
unter den Schraubenköpfen:
Blau (N), Braun (L), Gelb/
Grün (siehe Abbildung).
3. Befestigen Sie das Kabel
in der entsprechenden
Kabelklemme.
4. Schließen Sie den Deckel
des Klemmengehäuses.
N
L
