20
|
Настройка

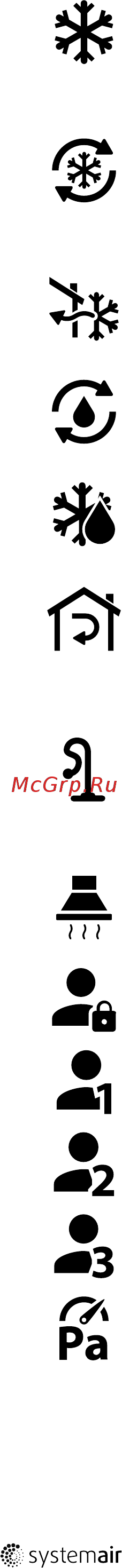

Значок Текст Описание
Охлаждение
Подключенный охладитель включен, и охлаждение воздуха выполняется.
Рекуперация
охлаждения
Автоматическая рекуперация охлаждения активируется, если температура
вытяжного воздуха из квартиры ниже, чем температура наружного воздуха,
при этом агрегат настроен на охлаждение (т. е., заданная температура
ниже, чем температура наружного воздуха).
Рекуперация охлаждения не включается при нагреве воздуха. Вместо
этого, если температура наружного воздуха выше, чем температура
воздуха в помещении, и есть потребность в нагревании, включается
функция Естественного нагрева.
Естественное
охлаждение
Функция снижает температуру воздуха в помещении, используя только
холодный наружный воздух в ночное время, чтобы сэкономить
потребление энергии.
Перенос влаги
Функция контролирует скорость вращения теплообменника, чтобы
предотвратить перенос влаги на приточный воздух из-за высокой
относительной влажности в вытяжном воздухе.
Функция доступна только для устройств с теплообменником роторного
типа.
Разморозка
Функция предотвращает образование льда на теплообменнике во время
низких наружных температур.
Вторичный
воздух
Для размораживания теплообменника используется теплый воздух из
жилого помещения; для этой цели внутри наружного воздуховода имеется
клапан. Агрегат переключается от наружного воздуха на вторичный воздух,
вентилятор вытяжного воздуха останавливается, и теплый вторичный
воздух повышает температуру внутри теплообменника.
Центральный
пылесос
Функция переводит скорость вращения вентилятора приточного воздуха в
режим Высоких оборотов, а вентилятора вытяжного воздуха в режим
Низких оборотов для повышения давления воздуха в квартире и лучшего
улавливания пыли центральным пылесосом.
Функция может быть активирована через цифровой вход — Функция
центрального пылесоса.
Включается всегда при включении цифрового входа.
Кухонная
вытяжка
Устанавливает скорость вентилятора приточного и вытяжного воздуха на
уровень Максимум, чтобы увеличить расход воздуха в кухонной вытяжке.
Функция может быть активирована через цифровой вход — Функция
кухонной вытяжки.
Пользователь-
ская
блокировка
Функция указывает, что система заблокирована с помощью пароля, делая
невозможным изменение функции или настроек. Для внесения изменений
система вначале должна быть разблокирована.
Конфигурируе-
мый Цифр. Вход
1
Настраиваемый цифр. вход для функций пользователя. Уровни расхода
воздуха для обоих вентиляторов могут свободно настраиваться.
Функция с высоким приоритетом.
Конфигурируе-
мый Цифр. Вход
2
Настраиваемый цифр. вход для функций пользователя. Уровни расхода
воздуха для обоих вентиляторов могут свободно настраиваться.
Функция со средним приоритетом.
Конфигурируе-
мый Цифр. Вход
3
Настраиваемый цифр. вход для функций пользователя. Уровни расхода
воздуха для обоих вентиляторов могут свободно настраиваться.
Функция с низким приоритетом.
Защита по
давлению
Настраиваемый цифровой вход для подключения защиты по давлению
Уровни расхода воздуха для обоих вентиляторов могут свободно
настраиваться.
2114803 | A004
