58
|
Принадлежности
Компонент / продукт - номер артикула:
• Датчик присутствия/IR24 — 6995
Настройка
1. Перейти в меню Сервис
2. Ввести пароль (1111 по умолчанию)
3. Перейдите в меню Вход. Выберите вкладку
УНИВЕРСАЛЬНЫЙ.

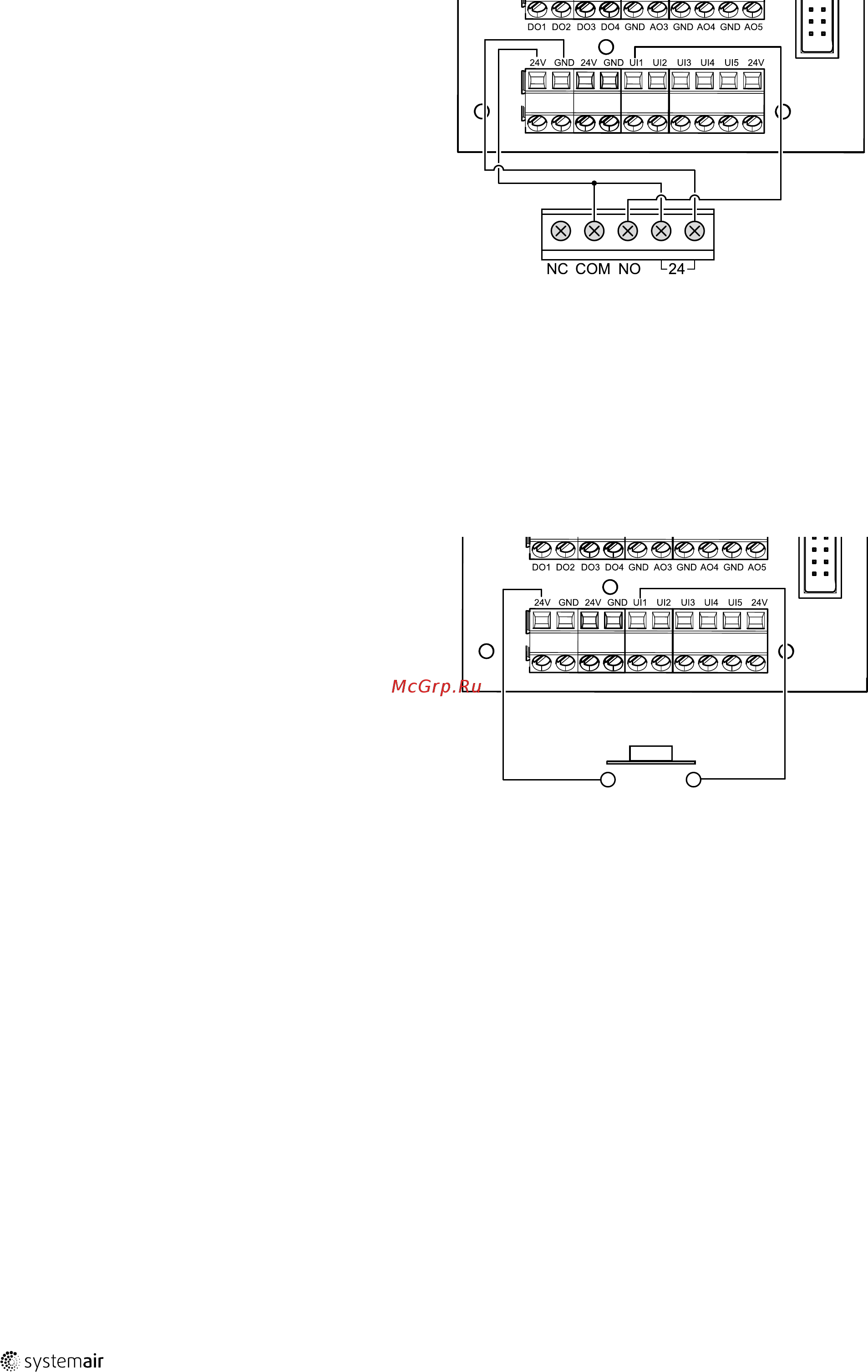

4. Выберите универсальный вход, к которому подклю-
чен провод от датчика присутствия.
Если, например, оно подключено к UI3 на плате
подключения, выберите УНИВЕРСАЛЬНЫЙ ВХОД 3.
Установите тип сигнала как Цифровой вход и выбе-
рите нужную функцию.
Любое движение в рабочей области датчика активирует выбранную вами функцию.
11.5.5 Клавиша включения
Клавиша включения представляет собой простую механическую кнопку, которая может использоваться для ак-
тивации одной из многих доступных функций.
Универсальный вход может быть легко перенастроен для активации другой функции.
Компонент / продукт - номер артикула:
• Клавиша включения — 9693
Настройка
1. Перейти в меню Сервис
2. Ввести пароль (1111 по умолчанию)
3. Перейдите в меню Вход. Выберите вкладку
УНИВЕРСАЛЬНЫЙ.
4. Выберите универсальный вход, к которому подклю-
чен провод от клавиши включения.
Если, например, оно подключено к UI3 на плате
подключения, выберите УНИВЕРСАЛЬНЫЙ ВХОД 3.
Установите тип сигнала как Цифровой вход и выбе-
рите нужную функцию.
Нажатие кнопки активирует выбранную вами функцию.
11.6 Фильтры
Грязные фильтры следует заменять. По возможности, новые наборы фильтров должны быть приобретены не-
посредственно у Systemair для соответствия стандартам качества фильтра. Если это невозможно, обратитесь к
своему установщику или оптовому представителю.
Тип фильтра указан на этикетке, на его верхней части
Компонент / продукт - номер артикула:
• PF VTC/VTR 700 M5/ePM10 50% Приточный/вытяжной воздух — 207471
• PF VTC/VTR 700 F7/ePM1 60% Приточный воздух — 207472
2114803 | A004
