Принадлежности
|
57
Примечание.
• Если на плате подключения (CB) источник питания на 24 В используется для другого
оборудования, количество панелей управления, питаемых от агрегата уменьшится.
• Одна работающая панель управления потребляет 50 мА. Плата подключения снабжает до 250 мА.
Если ни одно другое дополнительное устройство не использует источник питания агрегата на 24
В, можно подключить до пяти панелей управления без необходимости подключения внешнего
источника питания. Чтобы подключить более 5 панелей управления, необходимо использовать
внешний источник питания.
Панели управления доступны в черном и белом цвете.

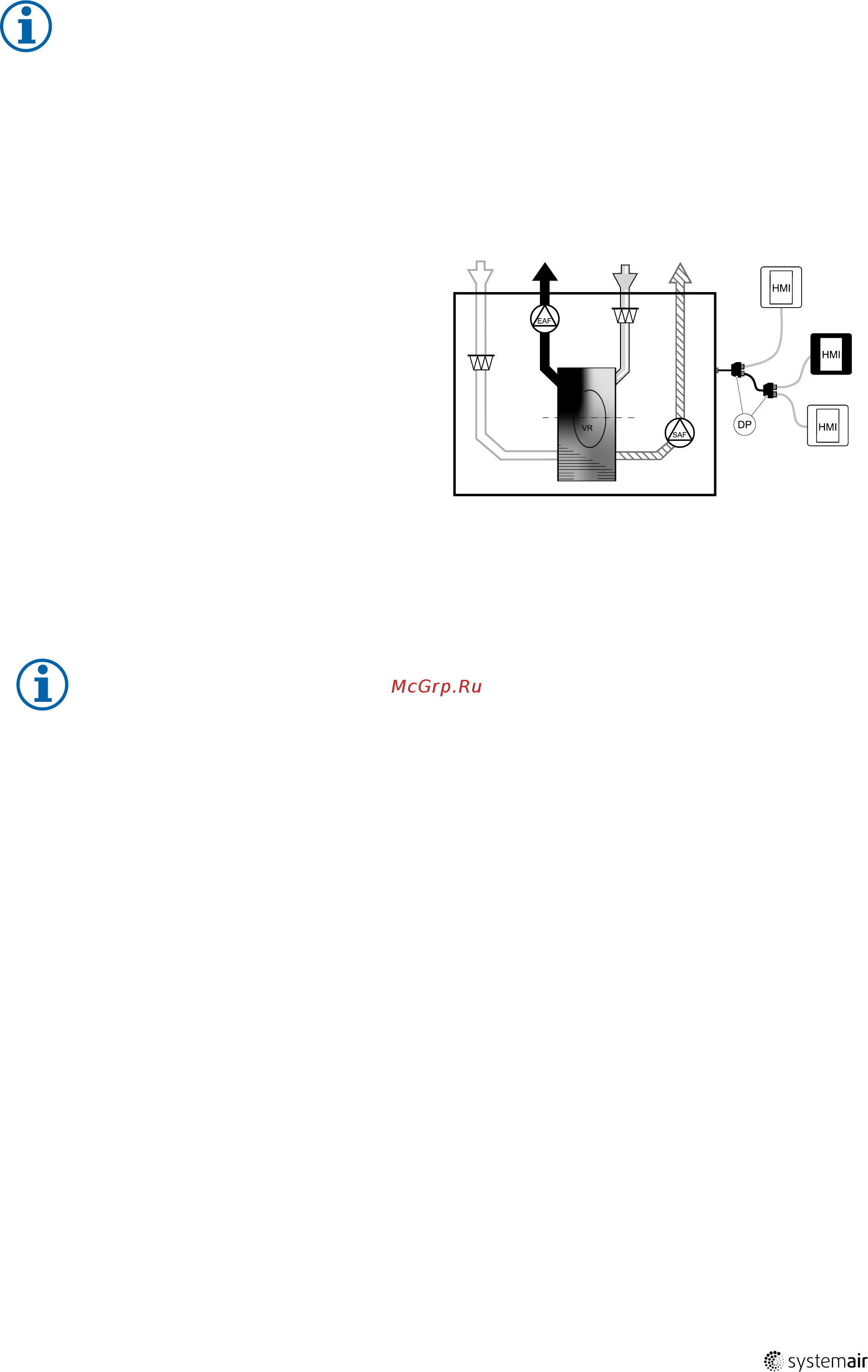

• DP — отводящий штекер
• HMI — панель управления
Компонент / продукт - номер артикула:
• CE/CD- двойной разъем 4pin — 37367
• Кабель со штекером CEC 12 м — 24782
• Кабель со штекером CEC 6 м — 24783
• HMI белый — 138077
• HMI черный — 138078
Установка и подключение
1. Подключите отводящий штекер к разъему соединительного короба, предназначенному для внешней панели
управления или модуля доступа к Интернету (IAM).
2. Подключите панели управления к отводящему(им) штекеру(ам), с использованием рекомендуемых кабелей
либо с помощью любого кабеля с разъемом RJ22.
Примечание.
Максимальная поддерживаемая длина кабеля – 50 метров.
Настройка
1. Перейти в меню Сервис
2. Ввести пароль (1111 по умолчанию)
3. Перейдите в меню Связь ⇒ Адрес HMI и измените адресный номер. Повторите эти шаги для каждой под-
ключенной панели управления.
У каждой панели управления должен быть свой уникальный адресный номер. Чтобы панели управления ра-
ботали корректно, они не должны иметь одинаковое адресное значение.
11.5.4 Датчик присутствия
Датчик присутствия используется для активации одной из требуемых функций, когда кто-то присутствует в
комнате.
Универсальный вход может быть легко перенастроен для активации другой функции.
