46
|
Принадлежности

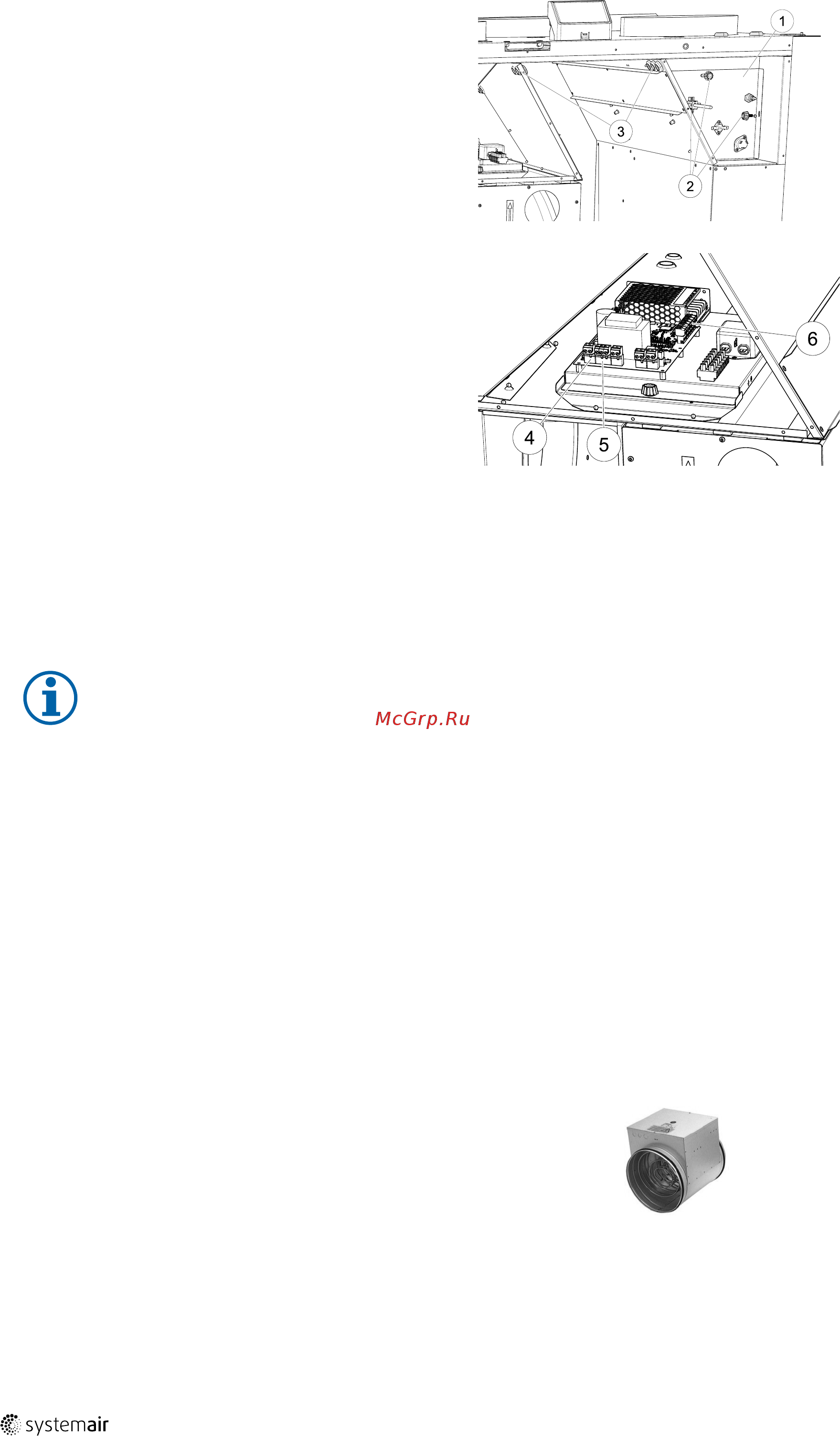

2 Снять ручки (поз. 2), которые будут удерживать
подогреватель на месте. Вставить электрический
подогреватель (поз. 1) в специальный отсек, за-
крепить подогреватель ранее снятыми ручками
(поз. 2).
Провести провода управления подогрева, TRIAC и
датчика защиты от перегрева через отдельные от-
верстия в панели (поз. 3) в отсек электрических
соединений.
3
• Подключить провода управления подогрева к
клеммной коробке, обозначенной как
НАГРЕВАТЕЛЬ (поз. 4) на основной плате. Под-
ключить синий провод к разъему N, коричневый
провод к разъему L.
• Подключить провода TRIAC к клеммной короб-
ке, обозначенной как TRIAC (поз. 5) на основной
плате. Подключить черный провод к разъему G,
коричневый провод к разъему A1, серый про-
вод к разъему A2.
• Подключить датчик защиты от перегрева к лю-
бому свободному аналоговому входу на основ-
ной плате (поз. 6). Подключить черный провод
к земле (GND), красный провод к аналоговому
входу.
4 Поместить назад крышки подогревателя и основ-
ную плату и закрепить их винтами.
Примечание.
Дополнительные сведения см. в схеме электрических соединений, поставляемой вместе с
агрегатом.
Настройка
1. Перейти в меню Сервис
2. Ввести пароль (1111 по умолчанию)
3. Перейти в меню Компоненты, выбрать меню Нагреватель и выбрать тип как Электрический. При необхо-
димости выполнить дополнительные настройки.
4. Настроить датчик защиты от перегрева. Вернуться в меню Вход. Выбрать вкладку АНАЛОГОВЫЙ. Выбрать ана-
логовый вход, к которому подключен датчик защиты от перегрева. Убедиться, что он подключен к AI4 на пла-
те подключения, затем выбрать АНАЛОГОВЫЙ ВХОД 4 и Датчик температуры перегрева (OHT) из списка
типов входа.
5. Настроить TRIAC. Перейти в меню Выход. Выбрать вкладку АНАЛОГОВЫЙ, затем выбрать СИМИСТОРНЫЙ ВЫХОД
и установить тип выхода как Y1 Нагрев.
11.3.2 Электрический канальный предварительный нагреватель
Электрический предварительный нагреватель может быть установлен в
наружном воздуховоде для предварительного нагрева наружного воз-
духа до его достижения агрегата и предотвращения обледенения в
теплообменнике.
2114803 | A004
