52
|

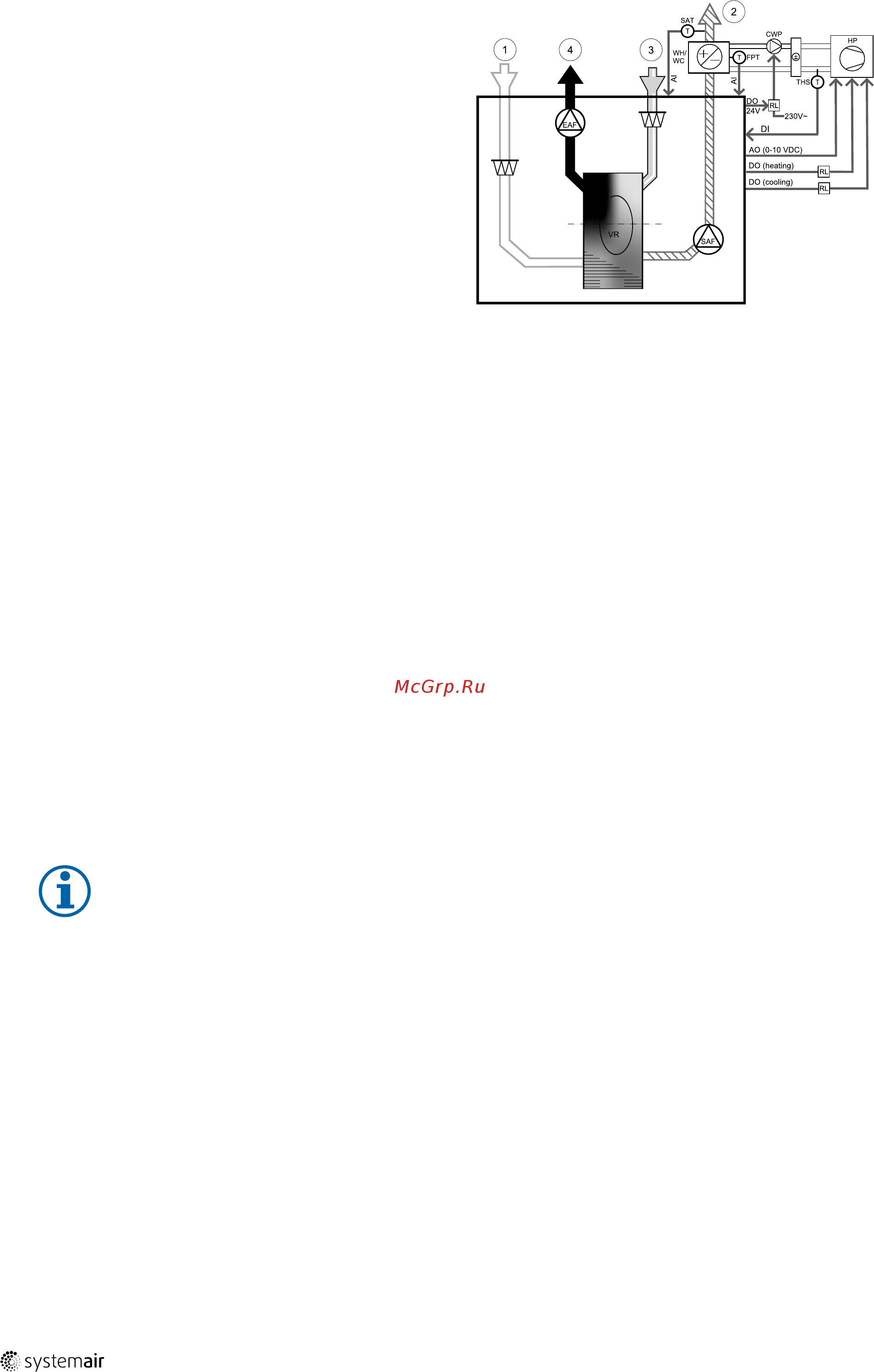

Принадлежности
• WH/WC — переменный теплообменник
• FPT — датчик защиты от замерзания (опция)
• SAT — датчик температуры приточного воздуха
• THS — термостат для определения, находится ли
температура нагревательной/охладительной жид-
кости в системе в пределах нормы.
• HP — тепловой насос (или другое устройство для
нагрева и охлаждения)
• CWP — водяной насос
• RL — реле
• 1 — наружный воздух
• 2 — приточный воздух
• 3 — вытяжной воздух
• 4 — удаляемый воздух
Компонент / продукт - номер артикула:
• Канальный датчик -30-70C (SAT) — 211524
• Поверхностный датчик -30-150C (FPT) — 211523
• Реле 24 В с разъемом — 159484
Установка и подключение
1. Установите переменный теплообменник в воздуховоде. Установите водяной насос по необходимости. Вклю-
чение и выключение водяного насоса должно управляться с помощью реле (RL). Подключите реле к любому
свободному цифровому выходу и 24 В на плате подключения. Затем подключите источник питания и водя-
ной насос (CWP) к реле.
2. Подключите провод контрольного сигнала (если доступно) теплового насоса к любому свободному цифрово-
му выходу и 24 В на плате подключения.
3. Подключите провода стартового сигнала охладителя и нагревателя к любому свободному цифровому выхо-
ду на соединительной коробке. Необходимо использовать реле (RL).
4. Датчик защиты от замерзания (FPT) должен быть закреплен на поверхности трубопровода обратной воды.
Подключите датчик защиты от замерзания (FPT) к любому свободному аналоговому входу.
5. Встроенный датчик температуры приточного воздуха (SAT, подключение по умолчанию AI2 на основной пла-
те) должен быть заменен датчиком температуры в воздуховоде, который можно приобрести в качестве при-
надлежности. Датчик температуры в воздуховоде должен быть установлен в воздуховоде после
нагревателя/охладителя. Подсоедините датчик температуры воздуховода к аналоговому входу 2 (AI2), за-
менив внутренний датчик температуры приточного воздуха.
Примечание.
Датчик температуры в воздуховоде может быть подключен к аналоговым входам 6-7 на плате
подключения для лучшего доступа, и затем настроен в качестве датчика температуры приточного
воздуха. Однако сначала необходимо отключить внутренний датчик температуры приточного
воздуха на панели управления.
6. В зависимости от текущей среды в трубе (горячая или холодная), для отправки сигналов (сигнал от перемен-
ного теплообменника) можно использовать термостат. Этот сигнал также может отправляться непосред-
ственно от теплового насоса, если такая функция доступна. Если требуется нагревание, но доступна только
холодная вода или охладитель – нагревание отключается.
Подключите провод сигнала от переменного теплообменника (THS) к любому свободному цифровому входу
на 24 В на плате подключения.
2114803 | A004
