54
|
Принадлежности
Примечание.
Пакет принадлежностей содержит все необходимые части для преобразования VAV, однако для
использования с CAV, необходимо приобрести ирисовый клапан или аналогичное устройство с
известным K-фактором.
Компонент / продукт - номер артикула:
• VAV/CAV комплект-преобразователь — 140777
• SPI-250 C ирисовый клапан — 6755
Установка и подключение
• Следуйте инструкциям в руководстве, поставляемом с принадлежностями.
11.5 Установка / обслуживание

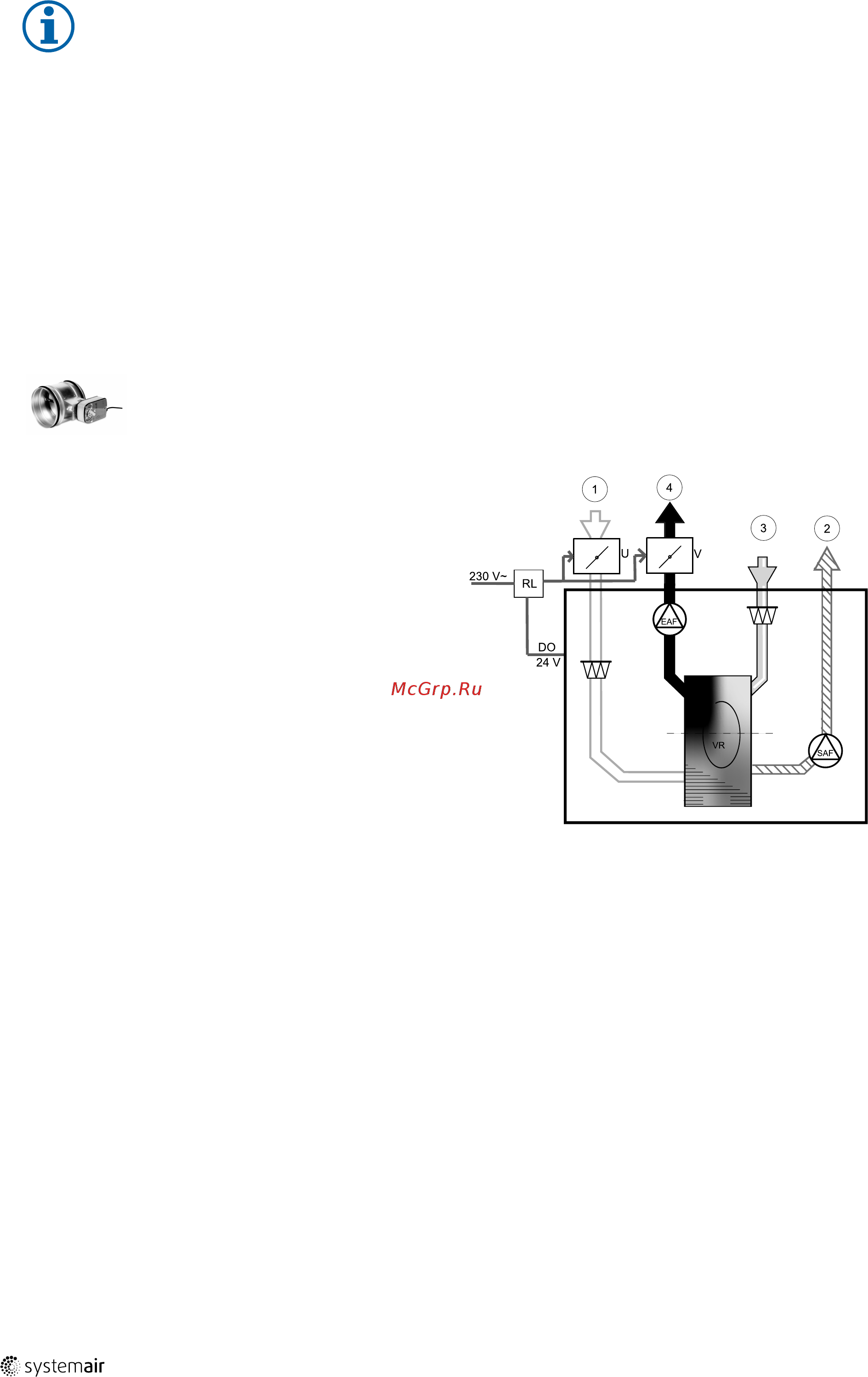

11.5.1 Клапаны наружного/вытяжного воздуха
При ручной остановке вентилятора агрегат должен иметь клапаны в вытяжных и наружных
воздуховодах, чтобы избежать притока холодного воздуха и конденсации влаги при
остановленном агрегате.
• RL — коробка реле
• U — Клапан наружного воздуха
• V — Клапан вытяжного воздуха
• 1 — Наружный воздух
• 2 — Приточный воздух
• 3 — Вытяжной воздух
• 4 — Удаляемый воздух
Компонент / продукт - номер артикула:
• EFD 250 + LF230 (U/V) — 6748
• TUNE-R-250-3-M4 (U/V) — 311971
• Комплект реле:
RMK — 153549
• Комплект реле с трансформатором для клапанов
на 24 В перем. тока:
RMK–T — 153548
Чтобы увидеть все возможные варианты подключения, смотрите схему электрических соединений, которая по-
ставляется вместе с набором для установки реле.
2114803 | A004
