Настройка
|
21

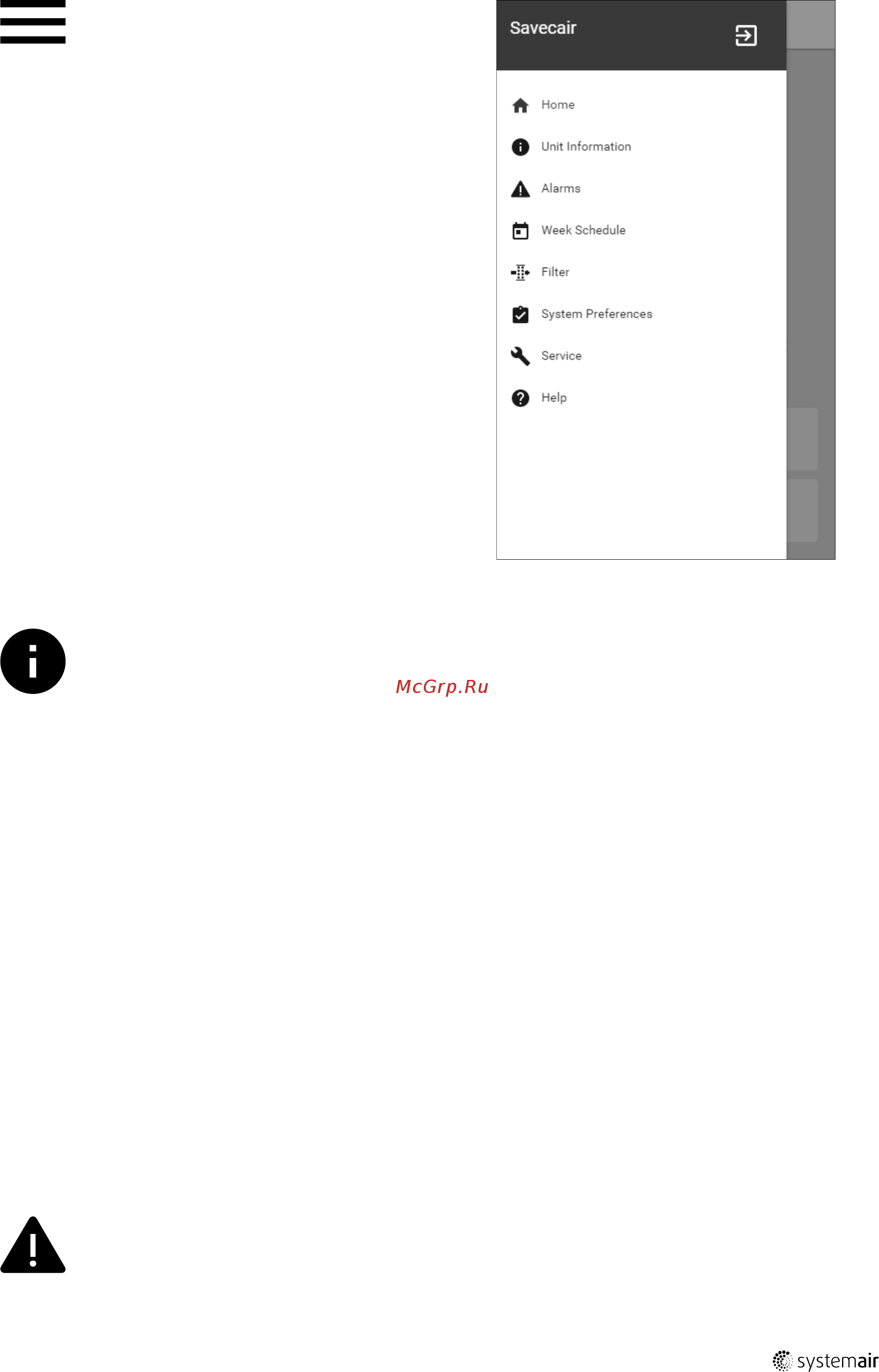

9.7 Основное меню
Настройки пользователя и расширенные
настройки
9.7.1 Информация об агрегате
Основная нередактируемая информация о состоянии устройства, настроенных компонентов и
входов/выходов.
9.7.1.1 Компоненты
Тип и настройки теплообменника, нагревателя, охладителя, дополнительного контроллера.
9.7.1.2 Датчики
Информация от датчиков и нагрузка вентиляторов (об/мин).
9.7.1.3 Состояние входа
Статус настроенного аналогового, цифрового и универсального входов. Отображается тип подключенного ком-
понента и исходное значение (вольт).
9.7.1.4 Состояние выхода
Статус настроенного аналогового, цифрового и универсального выходов. Отображается тип подключенного
компонента и значение (вольт).
9.7.1.5 Версия устройства
Название модели агрегата, номер изготовителя, серийный номер и версия программного обеспечения для ма-
теринской платы, HMI и IAM ( модуля доступа к Интернету).
9.7.2 Аварийные сигналы
Подробная информация об активных аварийных сигналах в системе и список последних 20
аварийных событий.
2114803 | A004
