56
|
Принадлежности
1 Установите дифференциальное реле давления.
Настройте реле давления на минимально возмож-
ное давление.

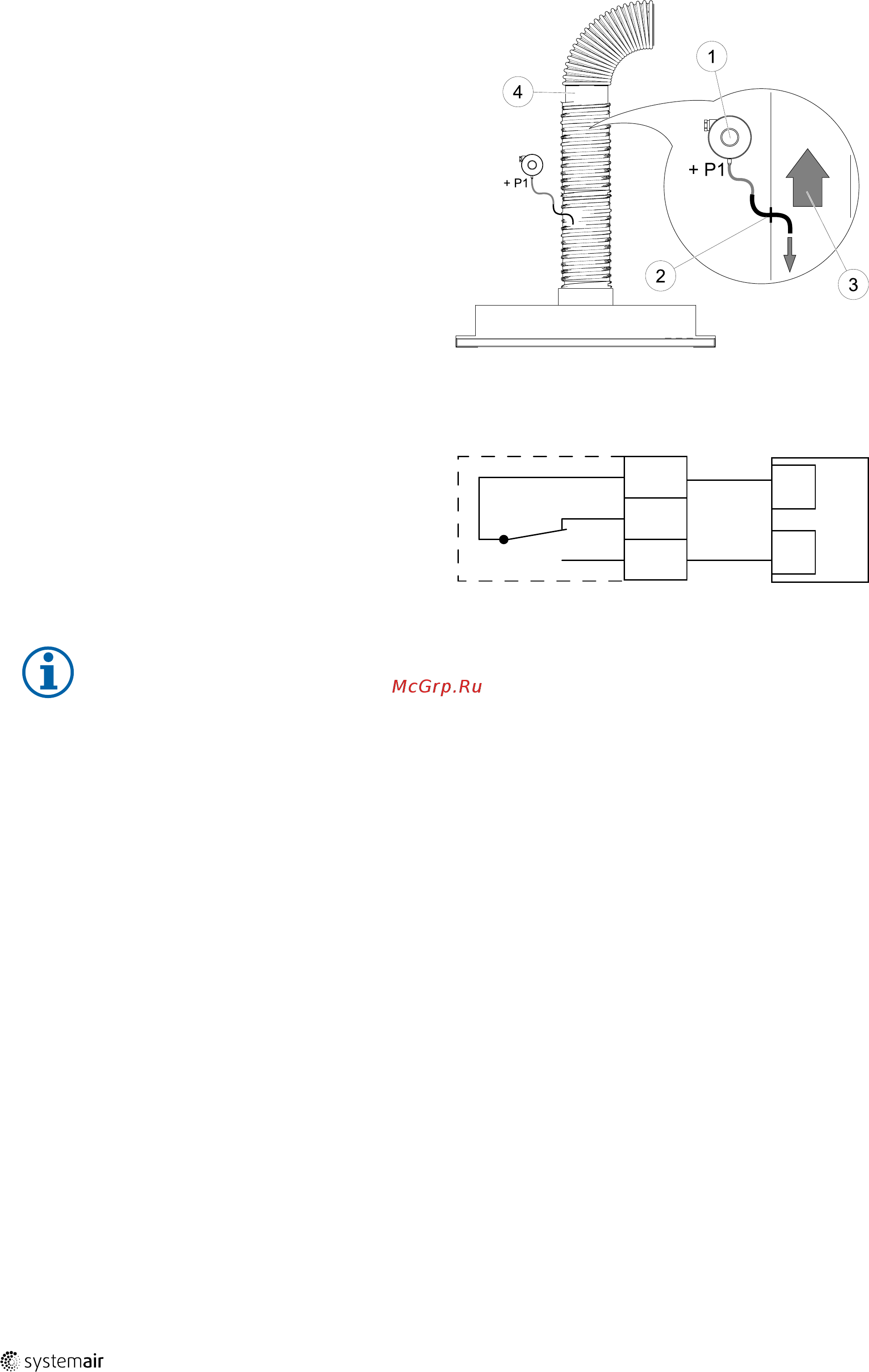

1. Дифференциальное реле давления
2. Металлическая трубка
3. Направление удаляемого воздуха
4. Канал удаляемого воздуха
2 Установите резиновую втулку в воздуховод.
Вставьте S-образную медную трубку в резиновую
втулку так, чтобы она была направлена к воздуш-
ному потоку (то есть к выходному отверстию
вентилятора).
3 Подключите пластиковую трубку к соединению
положительного давления P1 (соединение отри-
цательного давления P2 должно оставаться ра-
зомкнутым), другой конец пластиковой трубы
должен быть подсоединен к медной трубке, уста-
новленной в воздуховоде.
4 Подключите провода от соединительной коробки
(UI, 24 В) к реле давления (общее, нормально
разомкнутое).
Чтобы узнать давление воздуха для вашей систе-
мы, свяжитесь с вашей монтажной организацией.
Для того, чтобы узнать давление, увеличиваемое
кухонной вытяжкой, при котором активируется
дифференциальное реле давления, может потре-
боваться выполнить несколько тестов и
калибровок.
Примечание.
Соединение со знаком минус (P2) на реле давления должно быть разомкнутым, снимите
пластиковую крышку, если она имеется.
Давление удаляемого воздуха и увеличение давления, вызванное кухонной вытяжкой, различны
для каждой системы вентиляции.
Установите значение давления активации переключателя, используя регулятор под крышкой.
Заданное значение будет видно сквозь крышку.
Настройка
1. Перейти в меню Сервис
2. Ввести пароль (1111 по умолчанию)
3. Перейдите в меню Вход. Выберите вкладку УНИВЕРСАЛЬНЫЙ.
4. Выберите универсальный вход, к которому подключен провод от дифференциального реле давления.
Убедитесь, что оно подключено к UI1 на плате подключения, далее выберите опцию УНИВЕРСАЛЬНЫЙ ВХОД 1.
Установите тип сигнала как Цифровой вход и выберите опцию Защита по давлению из списка типов входа.
11.5.3 Несколько панелей управления
С помощью отводящих штекеров к одному агрегату можно подключить несколько панелей управления (до 10).
Один отводящий штекер позволяет подключить две панели управления. Отводящий штекер можно подклю-
чить к другому отводящему штекеру, чтобы увеличить количество одновременно подключенных панелей
управления.
