Systemair SAVE VTR 700 R [52/64] Важно

Принадлежности

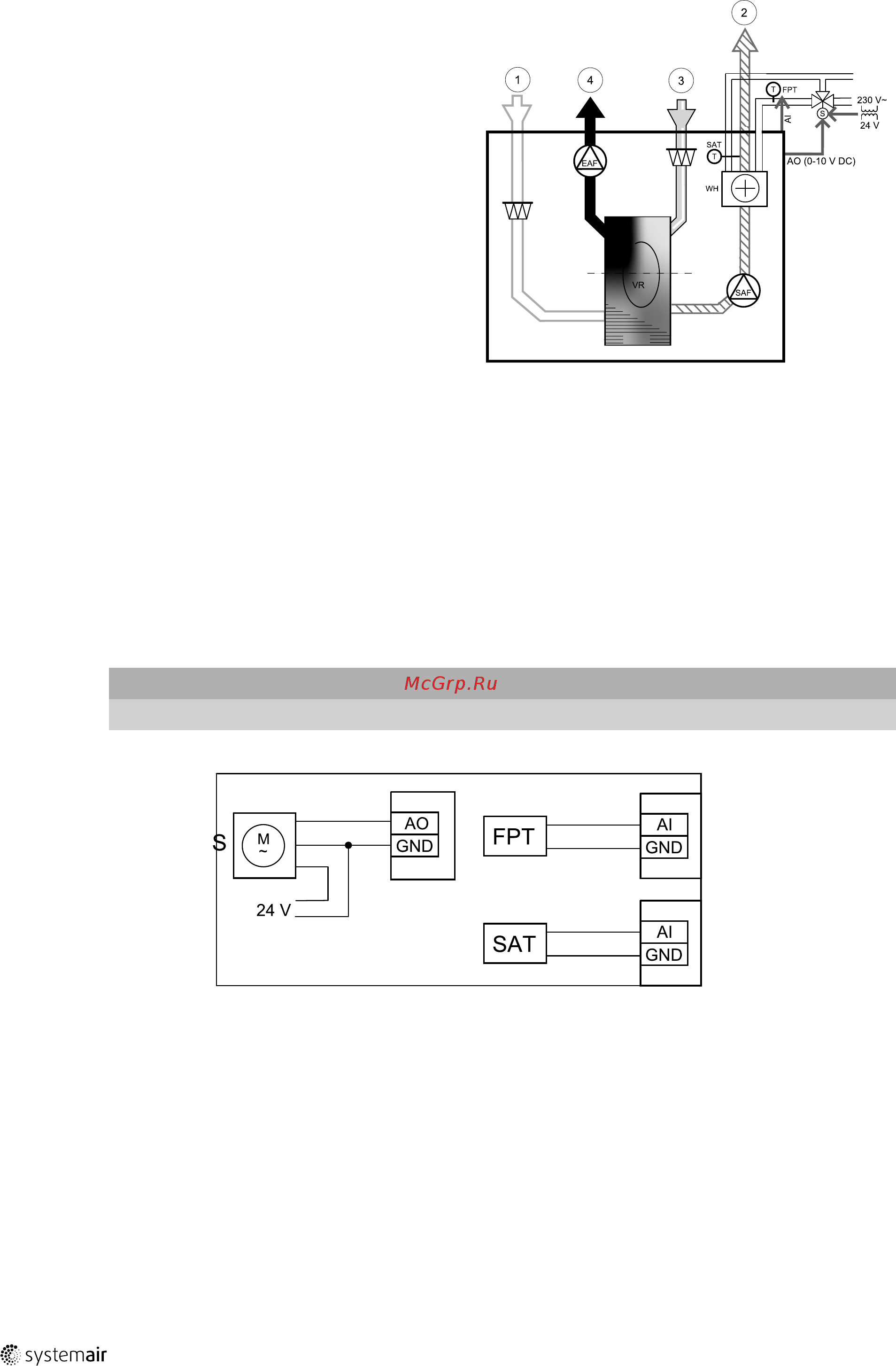

Водяной нагреватель может быть установлена внутри агрегата и подключена к системе водоснабжения.

• WH — Водяной нагреватель

• FPT — Датчик защиты от обмерзания

• SAT — Датчик температуры приточного воздуха

• S — Привод клапана

• 1 — Наружный воздух

• 2 — Приточный воздух

• 3 — Вытяжной воздух

• 4 — Удаляемый воздух

Компонент / продукт - номер артикула:

• Водяной нагреватель VTR 700 L (для левосторонних моделей) — 138101

• Водяной нагреватель VTR 700 R (для правосторонних моделей) — 141101

• RVAZ4 24A электропривод 0-10 В (S) — 9862

• ZTV 15-1,6 2-ходовой клапан — 9824

• ZTR 15-1,6 3-ходовой клапан — 9673

Установка и подключение

1. Снять заглушку и добавить датчик защиты от замерзания. Закрепить уплотнение датчика.

2. Установить водяной нагреватаель в агрегат. Подключить трубы, 2/3-ходовой клапан и привод.

Важно

НЕ использовать выходную мощность 24 В пост. тока от платы подключения для привода клапана.

3. Подключить привод (S) к любому свободному аналоговому выходу.

Рис. 16 Соединения водонагревателя

Настройка

1. Перейти в меню Сервис

2. Ввести пароль (1111 по умолчанию)

3. Включить привод. Перейти в меню Компоненты, выбрать меню Нагреватель и выбрать тип как Водяной.

Выбрать тип напряжения привода. При необходимости выполнить дополнительные настройки.

4. Настроить подключение водяного нагревателя. Перейти в меню Сервис. Выбрать в меню Выход. В следую-

щем меню выбрать вкладку АНАЛОГОВЫЙ. Выбрать аналоговый выход, к которому подключен водонагрева-

тель. Убедиться, что он подключен к AO3 на плате подключения, затем выбрать АНАЛОГОВЫЙ ВЫХОД 3 и Y1

Нагрев из списка типов выхода.

5. Настроить датчик защиты от замерзания (FPT). Вернуться в меню Вход. Выбрать вкладку АНАЛОГОВЫЙ. Вы-

брать аналоговый вход, к которому подключен датчик защиты от замерзания. Убедиться, что он подключен к
