38
|
Сервис
Предупреждение
• При отключении агрегата от сети питания сохраняется риск получения травмы от деталей,
продолжающих вращаться, до полной остановки.
Важно
• Монтаж установки и всей вентиляционной системы производится квалифицированным
специалистом по монтажу в соответствии с действующими правилами и местными нормативами.
• Установка предназначена для непрерывной работы с остановками только на время проведения
мероприятий техобслуживания/сервиса.
• Запрещается подсоединять к вентиляционной системе сушильные барабаны.
• Места стыков/торцы воздуховодов на время транспортировки и во время установки закрываются
крышками.
• Перед включением установки убедитесь, что фильтры установлены.
10.2 Внутренние компоненты

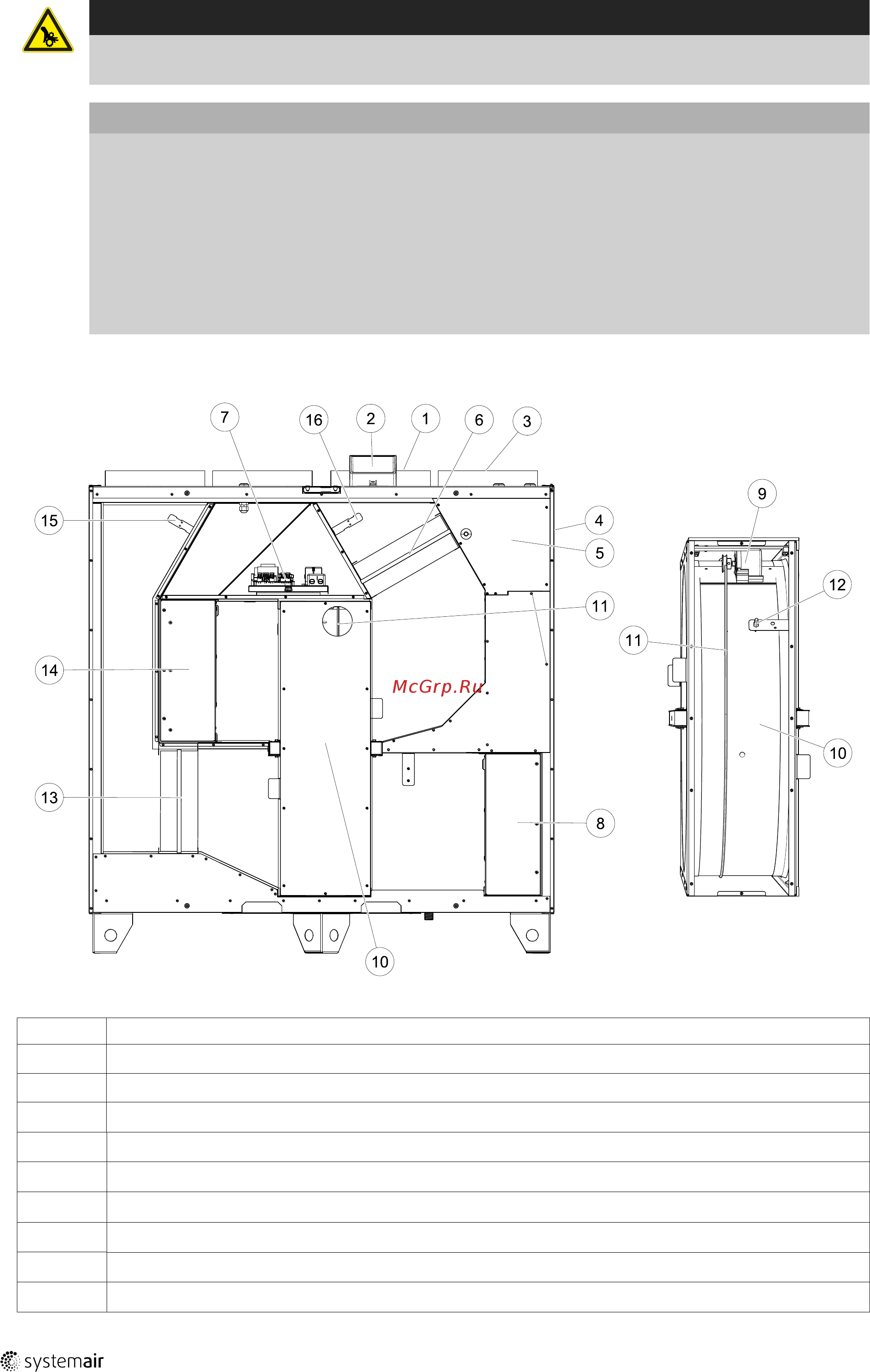

Рис. 13 Компоненты
Поз. Описание
1 Датчик относительной влажности
2 Внешние соединения
3 Датчик приточного воздуха
4 Датчик защиты от перегрева
5 Встроенный электрический подогреватель
6 Фильтр вытяжного воздуха
7 Основная плата управления
8 Приточный вентилятор
9 Роторный двигатель и шкив ремня
2114803 | A004
