Принадлежности
|
53

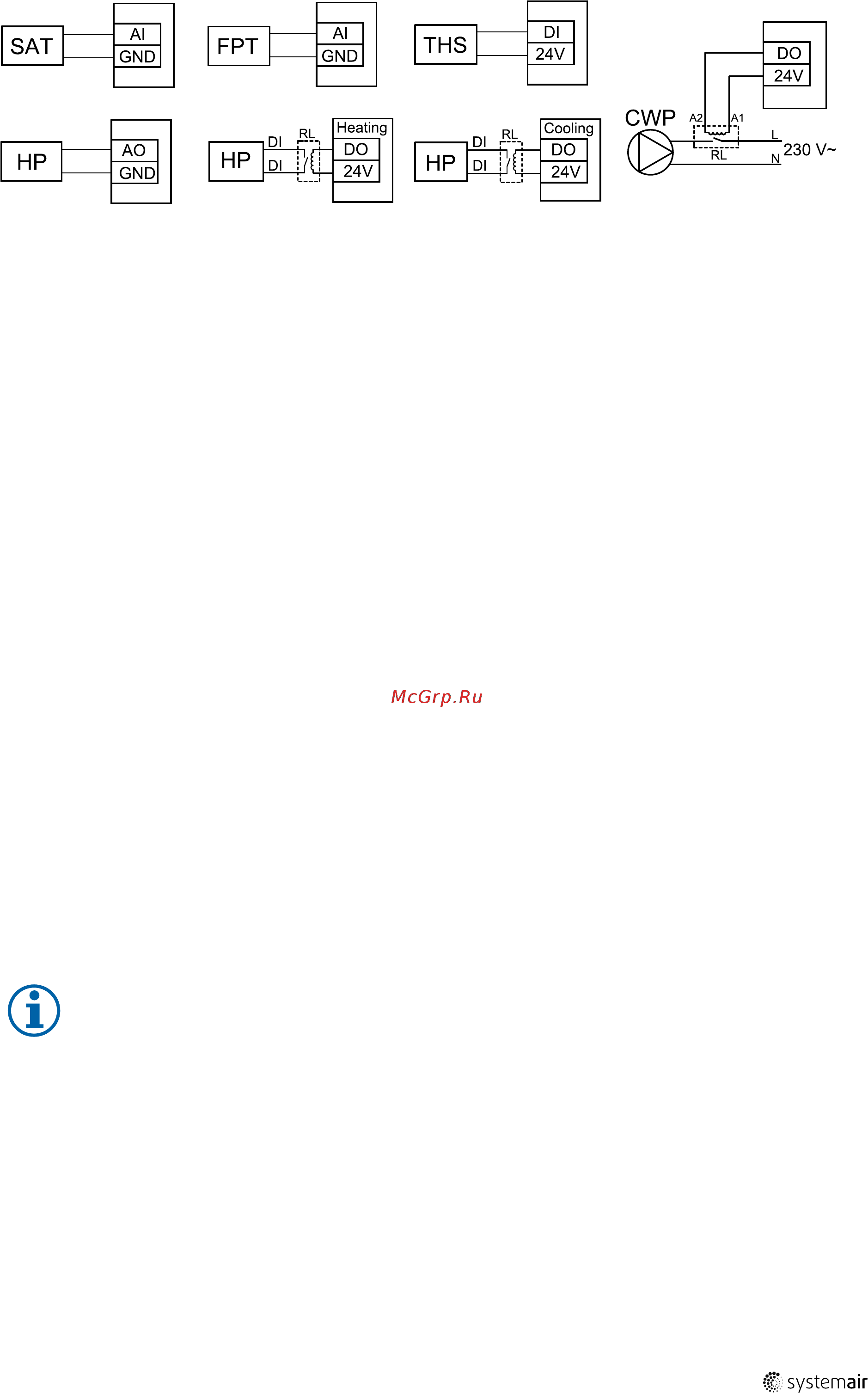

Рис. 19 Подключения переменного теплообменника холод/тепло
Настройка
Прежде чем активировать переменный теплообменник холод/тепло, следует настроить все компоненты на па-
нели управления.
1. Перейти в меню Сервис
2. Ввести пароль (1111 по умолчанию)
3. Перейдите в меню Компоненты, выберите меню Нагреватель и выберите тип как Переменный. При необхо-
димости выполните дополнительные настройки.
Перейдите в меню Компоненты, выберите меню Охладитель и выберите тип как Переменный. При необхо-
димости выполните дополнительные настройки.
4. Настройте контрольный сигнал теплового насоса или другого подобного аппарата. Перейдите в меню Сер-
вис. Выберите в меню Выход. В следующем меню выберите вкладку АНАЛОГОВЫЙ. Выберите аналоговый вы-
ход, к которому подключен провод контрольного сигнала. Убедитесь, что он подключен к AO3 на плате
подключения, затем выберите АНАЛОГОВЫЙ ВЫХОД 3 и Y1 / Y3 Переменный из списка типов выхода.
5. Настройте стартовый сигнал нагревания. Перейдите в меню Выход. Выберите вкладку ЦИФРОВОЙ. Выберите
цифровой выход, к которому подключен провод стартового сигнала нагревания от теплового насоса. Убеди-
тесь, что он подключен к DO1 на плате подключения, затем выберите ЦИФРОВОЙ ВЫХОД 1 и Шаговый регуля-
тор Y1 Нагрев из списка типов выхода.
6. Настройте стартовый сигнал охлаждения. Перейдите в меню Выход. Выберите вкладку ЦИФРОВОЙ. Выберите
цифровой выход, к которому подключен провод стартового сигнала охлаждения от теплового насоса. Убеди-
тесь, что он подключен к DO2 на плате подключения, затем выберите ЦИФРОВОЙ ВЫХОД 2 и Шаговый регуля-
тор Y3 Охлаждение из списка типов выхода.
7. Настроить датчик защиты от замерзания (FPT). Вернуться в меню Вход. Выбрать вкладку АНАЛОГОВЫЙ. Вы-
брать аналоговый вход, к которому подключен датчик защиты от замерзания. Убедиться, что он подключен к
AI6 на плате подключения, затем выбрать АНАЛОГОВЫЙ ВХОД 6 и Датчик температуры защиты от замерза-
ния (FPT) из списка типов входа.
8. Настройте температурный сигнал обратной связи от трубы или теплового насоса. Перейдите в меню Вход.
Выберите вкладку УНИВЕРСАЛЬНЫЙ. Выберите универсальный вход, к которому подключен провод обратной
связи. Убедитесь, что он подключен к UI1 на плате подключения, затем выберите УНИВЕРСАЛЬНЫЙ ВХОД 1.
Установите тип сигнала как Цифровой вход и выберите опциюсигнал от переменного теплообменника.
9. Поскольку датчик температуры в воздуховоде заменяет встроенный датчик температуры приточного возду-
ха, его не нужно повторно настраивать.
Примечание.
Датчик температуры в воздуховоде может быть подключен к аналоговым входам 6-7 на плате
подключения для лучшего доступа, и затем настроен в качестве датчика температуры приточного
воздуха. Однако сначала необходимо отключить внутренний датчик температуры приточного
воздуха на панели управления.
10.Настройте реле для управления водяным насосом. Перейдите в меню Выход. Выберите вкладку ЦИФРОВОЙ.
Выберите цифровой выход, к которому подключено реле. Убедитесь, что он подключен к DO3 на плате под-
ключения, затем выберите ЦИФРОВОЙ ВЫХОД 3 и Запуск/остановка циркуляц. насоса, Y1/
Y3Переменный из списка типов выхода.
11.4 Управление расходом воздуха
11.4.1 VAV/CAV комплект преобразователь
Комплект преобразования VAV/CAV используется для VAV/CAV управления агрегатами в жилых помещениях.
2114803 | A004
