44
|
Принадлежности
Таблица 5 Коды светодиодных индикаторов
WLAN
Ethernet Облако
КРАСНЫЙ
СВЕТОДИОД
ЗЕЛЕНЫЙ
СВЕТОДИОД
Подключено
—
Не подключено Быстро мерцает
—
Отсоединено
—
Отсоединено Медленно мерцает
—
Подключено
—
Подключено
—
Медленно мерцает
—
Подключено Не подключено
—
Быстро мерцает
—
Отсоединено Отсоединено
—
Быстро мерцает
—
Подключено Подключено
—
Медленно мерцает
Быстрое мерцание — каждые 500 миллисекунд. Медленное мерцание — каждые 2 секунды.
11.2 Датчики качества воздуха в помещении
Датчики качества воздуха в помещении (IAQ) – это датчики CO
2
, относи-
тельной влажности и температуры, которые должны устанавливаться
либо в вытяжном воздуховоде, либо в помещении в зависимости от ти-
па преобразователя.
• IAQ — датчик качества воздуха в помещении (CO
2
,
относительной влажности и температуры)
• CO2 — CO
2
канальный датчик
• 1 — Наружный воздух
• 2 — Приточный воздух
• 3 — Вытяжной воздух
• 4 — Удаляемый воздух
Компонент / продукт - номер артикула:
• Systemair-1 канальный датчик CO2 — 14906
• Systemair-Е датчик CO2 — 14904
• Комнатный датчик температуры 0-50°C — 211525
• Systemair-E датчик относительной влажности, CO2,
температуры — 211522

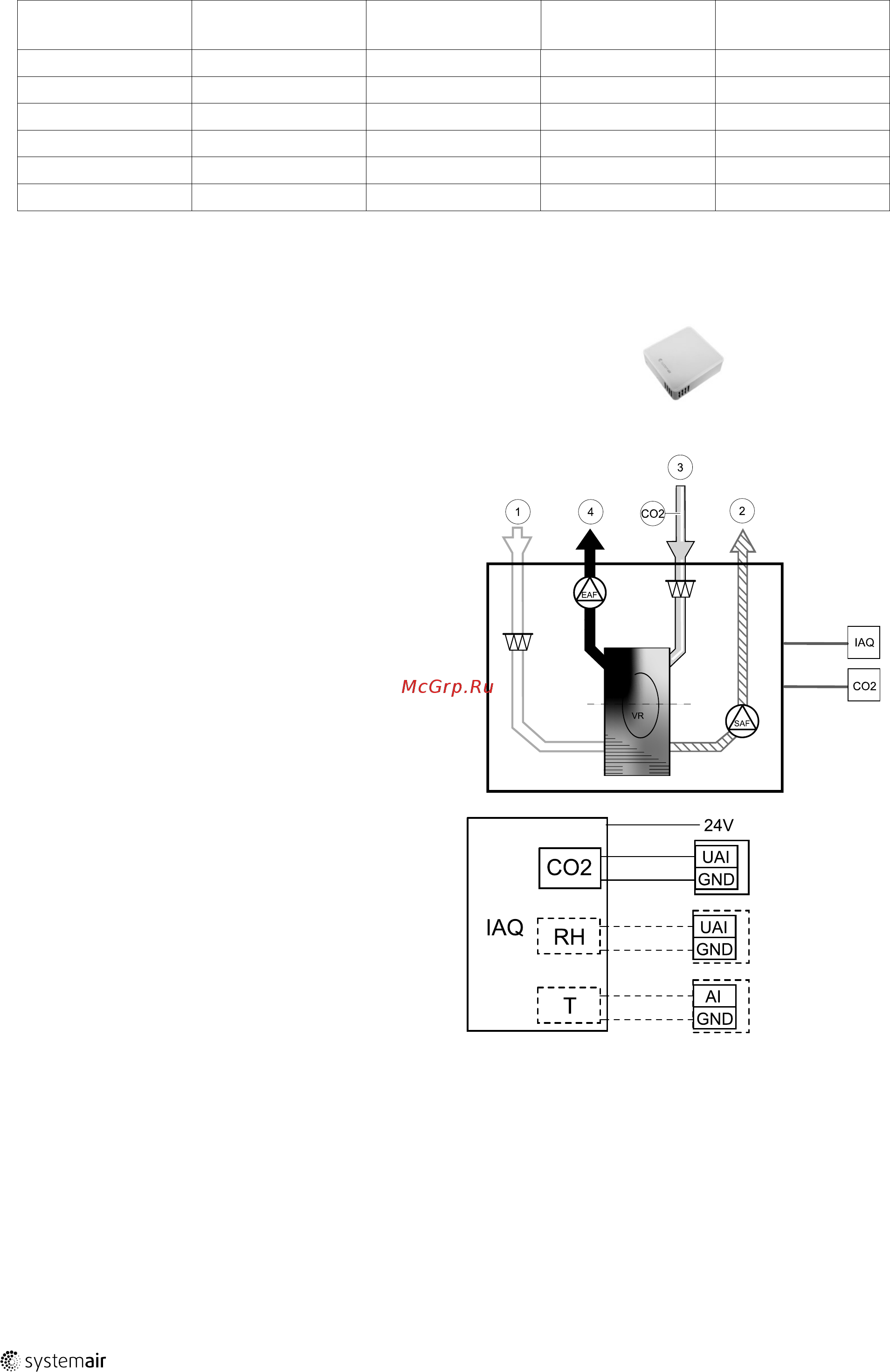

Рис. 14 IAQ соединения
Установка и подключение
1. Установите датчик IAQ в воздуховоде или в поме-
щении в зависимости от типа преобразователя.
2. Подключите датчик CO
2
к любому свободному уни-
версальному аналоговому входу (UI) на соедини-
тельной плате.
3. Если датчик IAQ содержит преобразователь относи-
тельной влажности:
Подключите его к любому свободному универсаль-
ному аналоговому входу (UI) на соединительной
плате.
4. Если датчик IAQ содержит преобразователь темпе-
ратуры помещения:
Подключите его к любому свободному аналогово-
му входу (AI) на соединительной плате (на плате
подключения доступны только AI6 и AI7).
Настройка
1. Перейти в меню Сервис.
2. Ввести пароль (1111 по умолчанию).
3. Настроить датчик CO
2
и / или относительной влажности: Перейти в меню Вход. Выбрать вкладку УНИВЕР-
САЛЬНЫЙ. Выбрать универсальный вход, к которому подключен датчик. Убедиться, что он подключен к UI4 на
2114803 | A004
