Systemair SAVE VTR 700 R [59/64] Защита по давлению

Принадлежности

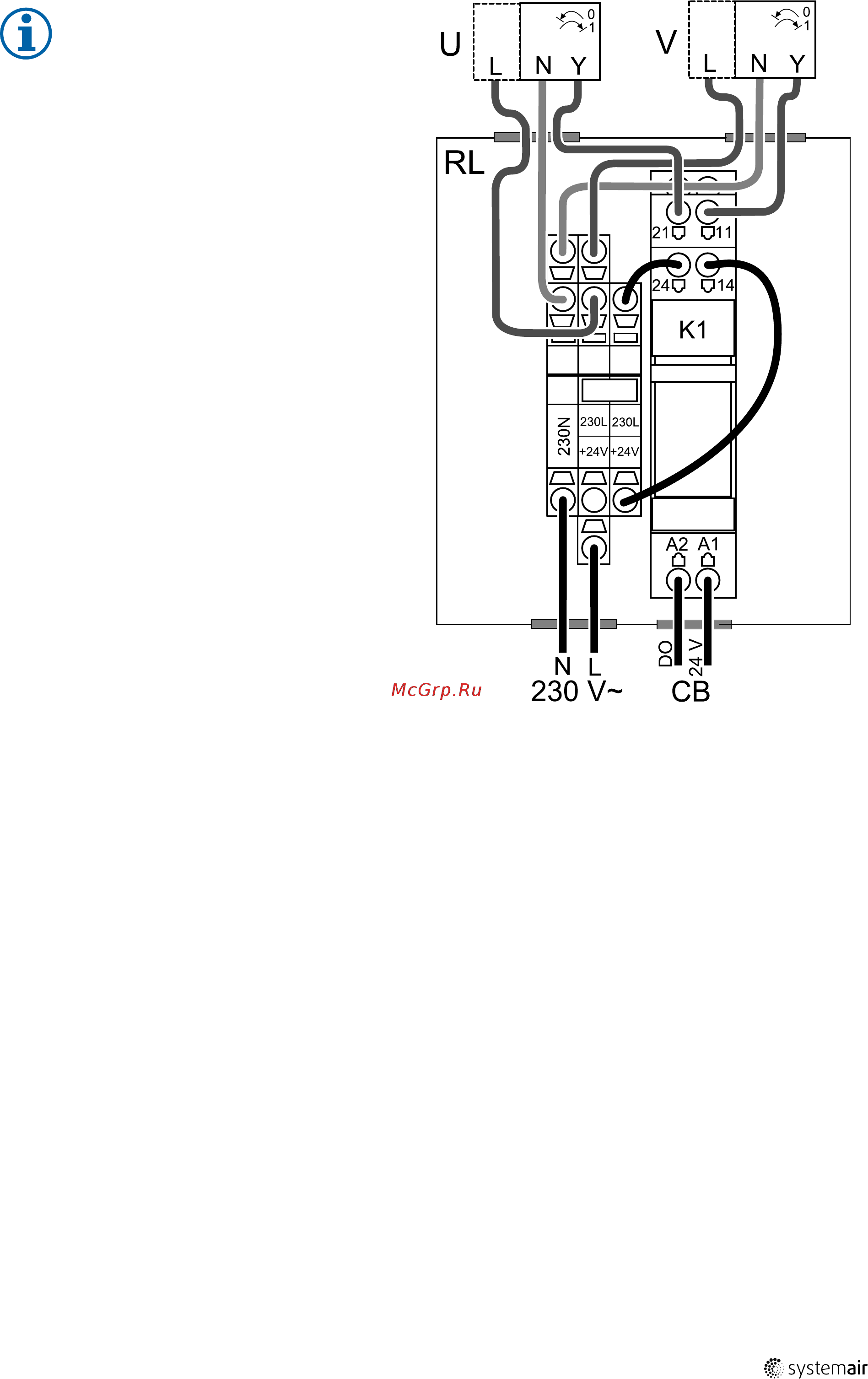

Рис. 20 Подключение клапана

Примечание.

Клапаны на 24 В перем. тока питаются и

управляются только с использованием

набора для установки реле с

трансформатором (номер артикула:

153548).

Этот порядок установки описывает подключение кла-

панов на 230 В~ с использованием набора для уста-

новки реле без трансформатора (номер артикула:

153549).

Установка и подключение

1. Установите клапаны (U/V).

2. Подключите провода контрольного сигнала (24 В,

DO), выходящие из коробки реле (RL), к любому

свободному цифровому выходу на плате подклю-

чения (CB).

3. Подключите провода питания (N) от клапанов к

клеммной колодке. Подключите провода контроль-

ного сигнала (Y, линия) от клапанов к релейным

разъемам (11, 21). См. иллюстрацию.

При использовании клапана с приводом непружин-

ного возврата, к клеммной колодке необходимо

подсоединить дополнительный кабель питания, по-

скольку такому клапану требуется постоянный ис-

точника питания.

4. Подключите кабели питания (L, N), выходящие из

коробки реле к источнику питания на 230 В~.

Настройка

1. Перейти в меню Сервис

2. Ввести пароль (1111 по умолчанию)

3. Настройте контрольный сигнал к реле. Перейдите в меню Выход. Выберите вкладку ЦИФРОВОЙ. Выберите

цифровой выход, к которому подключено реле. Убедитесь, что он подключен к DO3 на плате подключения,

затем выберите ЦИФРОВОЙ ВЫХОД 3 и тип сигнала как Клапан наружного/вытяжного воздуха из списка ти-

пов выхода.

11.5.2 Защита по давлению

Дифференциальное реле давления используется для определения разницы давления воздуха в канале. Когда

давление воздуха превышает заданное значение, контакт переключателя изменяется (вкл./выкл.).

Это устройство можно использовать с кухонной вытяжкой со встроенным вентилятором. Включение кухонной

вытяжки приводит к увеличению давления воздуха в вытяжном канале. После превышения заданного значе-

ния давления воздуха в реле давления, провода от вентиляционной установки соединяются контактом и на

вентиляционную установку подается сигнал для активации функции Защита по давлению.
